游標卡尺測量原理
（以十分度為例）

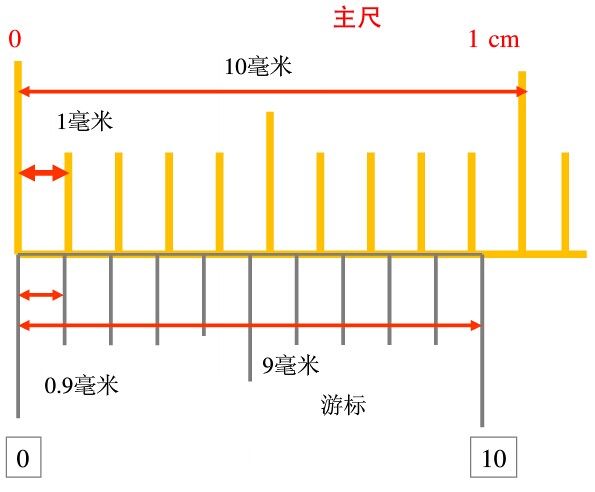

主尺上的最小分度是1毫米，游標上有10個等分度，總長為主尺上的9毫米，則游標上每一個分度為0.9毫米，主尺上一個刻度與游標上的一個刻度相差0.1mm.

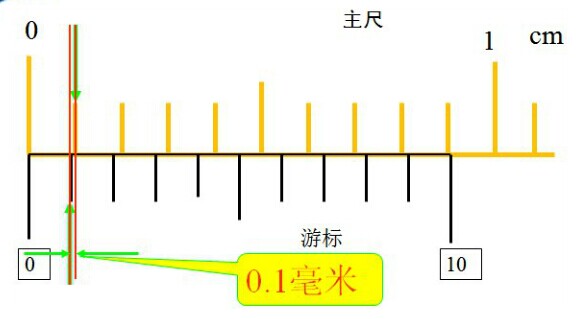

主尺上的 1個最小分度與游標上1個分度相差為多少呢？
當被測量的物體長度為零時，游標上的哪一根刻度線與主尺刻度線相重合呢？

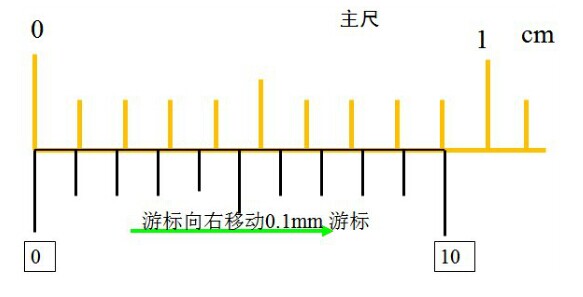

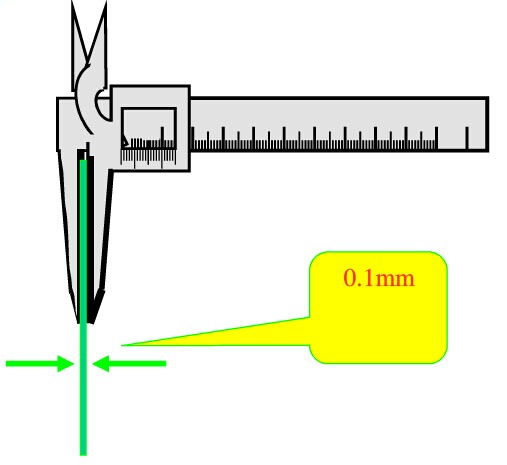

當被測量的物體厚度為0.1mm時，游標上哪一根刻度線與主尺上刻度線相重合呢？
當被測量的物體厚度為0.1mm時，主尺的哪一根刻度線與游標上刻度線相重合？
當被測量的物體厚度為0.1mm時，主尺上的哪一根刻度線與游標上刻度線相重合呢？

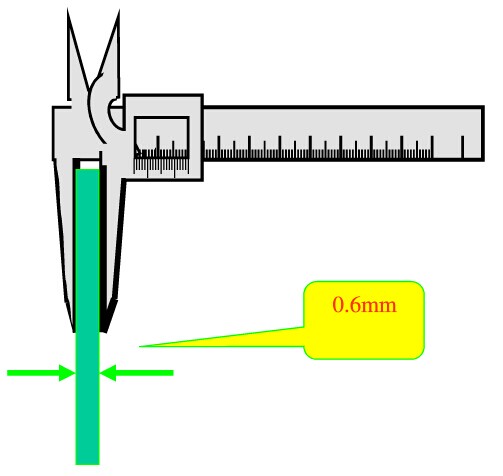

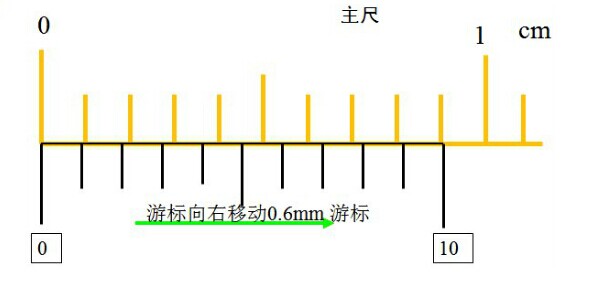

當被測量的物體厚度為0.6mm時，游標上的哪一根刻度線與主尺上刻度線相重合呢？

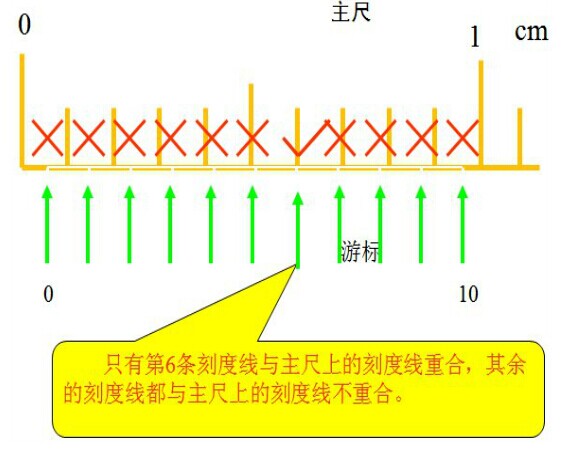

當被測量的物體厚度為0.6mm時，主尺上的哪一根刻度線與游標上刻度線相重合呢？

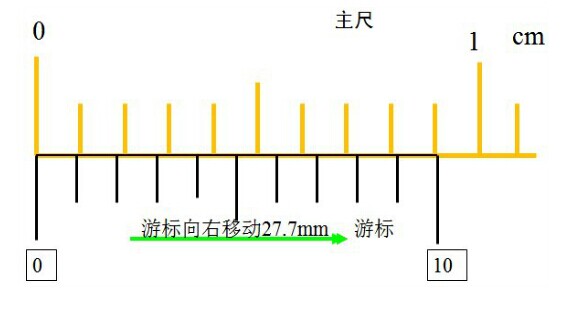

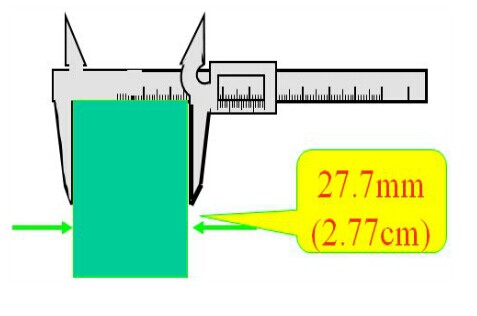

當被測量的物體厚度為27.7mm(2.77cm)時，主尺上的哪一根刻度線與游標上刻度線相重合呢？
當被測量的物體厚度為27.7mm(2.77cm)時，主尺上的哪一根刻度線與游標上刻度線相重合呢？
當被測量的物體厚度為27.7mm(2.77cm)時，主尺上的哪一根刻度線與游標上刻度線相重合呢？
游標卡尺測量原理總結：
游標尺上只有10個分格，是將主尺上的9個分格10等分而成，由此游標尺上的一個分格的間隔等于主尺一個分格的。 如果主尺每分格為1mm，則被測物體的長度為7.6mm。 使用游標卡尺進行測量時，讀數分為兩步： (1)從游標零線位置讀出主尺的整格數。 (2)根據游標上與主尺對齊的刻線讀出不足一分格的小數,二者相加即為測量值。
