MST扭力扳手使用說明書

一、使用時的注意事項

1 使用前一定要設定扭矩

  出廠時設定的是最低扭矩

2 設定的扭矩不能在最小扭矩以下

3 請在扭矩刻度所標示的范圍以內使用

4 請不要將扭矩的單位搞錯

  請將扭矩的單位確認以后再使用

5 鎖子不能用鉗子擰緊

  擰緊機構遭到破壞，不能保持正常的精度

6 扭矩扳手不能在水中或者海水中作業

  這樣會使內部構造改變，以至于發生事故或造成傷害。如果該扭矩扳手掉進了水里或海水里，請檢查修理

7 用合適的扳手頭部進行操作

  如果扳手頭部與要擰緊的等角六邊形的螺釘或螺帽不能完全咬合，容易發生事故或造成傷害

8 擰緊時請握住該擰緊扳手的有效位置

  如果不在有效位置處握緊，不能得到正確的扭矩

9 當聽到“咔嚓”的聲音時即表示操作已到位

  繼續擰緊會造成扭矩過大

10 該扭矩扳手在操作時，請注意保護手部和肘部等部位

  在使用該扳手時，請確保操作空間足夠大，手或肘不要碰到其他物體

11 不要將該扭矩扳手當成錘子或撬棍使用

 這樣會造成變形以至于操作起來不順手，還會影響精度

12 一定要定期檢查

  該扭矩扳手需要定期檢查

13 力的方向

  力的方向與該扭據扳手垂直（允許加減15度）上下左右均要在加減15度以內操作

14 使用過后，去處掉灰、塵、泥、油、水分等污漬之后，妥善保管

  這些污漬粘在上面不管的話，會造成操作不順或精度不良

15 如果是長期內不再使用的情況，請將扭矩刻度調至最低刻度，然后噴灑防銹油，放置在干燥的地方

  保管方法不當，極易影響該扳手的精度并縮短它的使用壽命

二、使用方法

1 設定扭矩值

CL型號的扭矩扳手

設定扭矩值

①松開鎖子（左旋轉）

②調整副刻度盤，設定扭矩值（主刻度盤+副刻度盤）

③擰緊鎖子（右旋轉）（擰緊時當鎖子干涉到插銷時，

調整插銷的位置）

CLE型號的扭矩扳手

①—a

不使用延展柄的情況下

請將附帶的調節棒的四角的頭部插入本體中

①—b

使用延展柄的情況下，旋轉調節棒設定扭矩（主刻度盤+副刻度盤）

②延長柄一定要擰緊到最根部，與本體成為一體

③CLE型號的扭矩扳手不需要鎖子擰緊（自動定位）

CL1.5N4～CL122N4，CL-MH型號的扭矩扳手

①松開鎖子（左旋轉）

②調整副刻度盤，設定扭矩值（主刻度盤+副刻度盤）

③擰緊鎖子（右旋轉）（擰緊時當鎖子干涉到插銷時，調整插銷的位置）

例）設定36N?m的扭矩

①看準主刻度盤，找到副刻度盤上30N?m的刻度點，刻度基準線接近該刻度點時調整副刻度盤。副刻度盤的0點與紅色的點重合時，得到的扭矩是30N?m

②看準副刻度盤，向右（加力的方向）旋轉，當副刻度盤的6點與紅色的點重合時，得到的扭矩是36 N?m

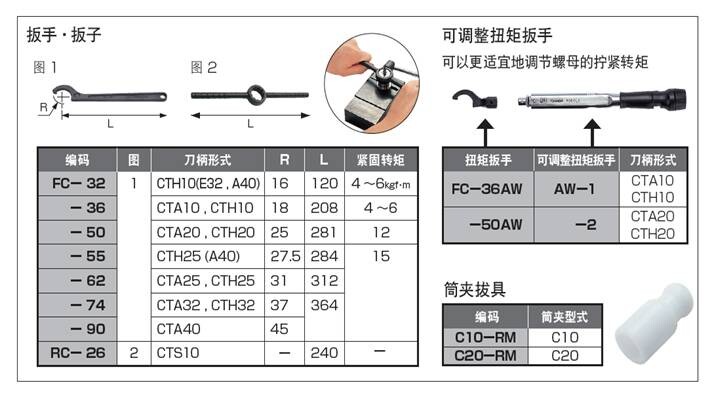

2 將合適的扳手頭部擰緊在該扭矩扳手上。擠壓B處的銷釘，安裝或拆卸（扳手頭部的選擇請參考表格）

3 將扳手頭部固定在螺栓或者螺帽上

4 向右旋轉扭矩扳手進行擰緊

5 聽到“咔嚓”一聲之后即停止擰緊
