高度游標卡尺怎么使用

[原創內容] 發布于:2014-07-26 14:58:38 閱讀:2904次 編輯:思誠市場部

高度游標卡尺怎么使用

高度游標卡尺是屬于游標卡尺的一種測量工具,主要是用來測量物件的高度以及劃線等。下面我們將對高度游標卡尺進行講解。

什么是高度游標卡尺?

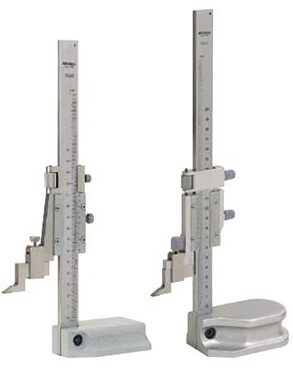

高度游標卡尺是用于測量物件高度的卡尺,簡稱高度尺。

游標卡尺

高度游標卡尺的分類

高度卡尺廣泛應用于機械加工中的高度測量、劃線等。高度尺的品種繁多,主要分為以下幾類:

?單柱帶手輪數顯高度游標卡尺

?帶表雙柱高度游標卡尺

?游標高度游標卡尺

?數顯高度游標卡尺

?雙柱數顯高度游標卡尺

?帶表高度游標卡尺

?數顯高度游標卡尺

高度游標卡尺的使用及應用

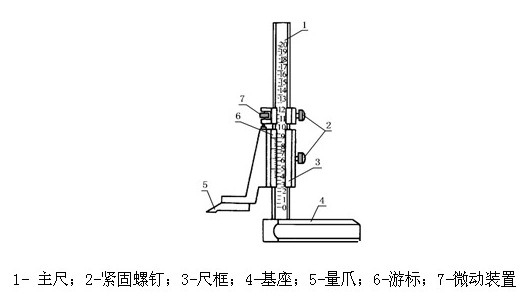

高度游標卡尺如下圖所示,用于測量零件的高度和精密劃線。它的結構特點是用質量較大的基座4代替固定量爪5,而動的尺框3則通過橫臂裝有測量高度和劃線用的量爪,量爪的測量面上鑲有硬質合金,提高量爪使用壽命。高度游標卡尺的測量工作,應在平臺上進行。當量爪的測量面與基座的底平面位于同一平面時,如在同一平臺平面上,主尺1與游標6的零線相互對準。所以在測量高度時,量爪測量面的高度,就是被測量零件的高度尺寸,它的具體數值,與游標卡尺一樣可在主尺(整數部分)和游標 (小數部分)上讀出。應用高度游標卡尺劃線時,調好劃線高度,用緊固螺釘2把尺框鎖緊后,也應在平臺上進行先調整再進行劃線。

游標卡尺

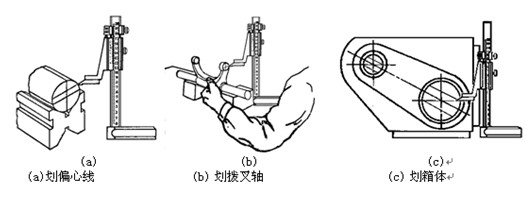

下圖為高度游標卡尺的應用:

游標卡尺

高度游標卡尺的使用注意事項:

1、測量前應擦凈工件測量表面和高度游標卡尺的主尺、游標、測量爪;檢查測量爪是否磨損。

2、使用前調整量爪的測量面與基座的底平面位于同一平面,檢查主尺、游標零線是否對齊。

3、測量工件高度時,應將量爪輕微擺動,在最大部位讀取數植。

4、讀數時,應使視線正對刻線;用力要均勻,測力約3-5N,以保證測量準確性;

5、使用中注意清潔高度游標卡尺測量爪的測量面。

6、不能用高度游標卡尺測量鍛件、鑄件表面與運動工件的表面。以免損壞卡尺。

7、久不使用的游標卡尺應擦凈上油放入盒中保存。

高度游標卡尺怎么使用由思誠資源網提供,游標卡尺首選思誠資源網。
