游標卡尺合理的使用方法

[原創內容] 發布于:2015-09-02 09:25:23 閱讀:3364次 編輯:思誠市場部

游標卡尺合理的使用方法

量具使用得是否合理,不但影響量具本身的精度,且直接影響零件尺寸的測量精度,甚至發生質量事故,對國家造成不必要的損失。所以,我們必須重視量具的正確使用,對測量技術精益求精,務使獲得正確的測量結果,確保產品質量。

使用游標卡尺測量零件尺寸時,必須注意下列幾點:

1  測量前應把卡尺揩干凈,檢查卡尺的兩個測量面和測量刃口是否平直無損,把兩個量爪緊密貼合時,應無明顯的間隙,同時游標和主尺的零位刻線要相互對準。這個過程稱為校對游標卡尺的零位。

2  移動尺框時,活動要自如,不應有過松或過緊,更不能有晃動現象。用固定螺釘固定尺框時,卡尺的讀數不應有所改變。在移動尺框時,不要忘記松開固定螺釘,亦不宜過松以免掉了。

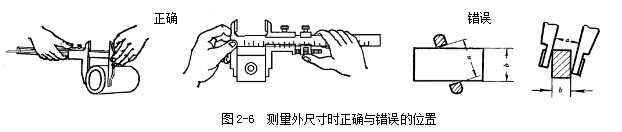

3  當測量零件的外尺寸時:卡尺兩測量面的聯線應垂直于被測量表面,不能歪斜。測量時,可以輕輕搖動卡尺,放正垂直位置,圖2-6所示。否則,量爪若在如圖2-6所示的錯誤位置上,將使測量結果a比實際尺寸b要大;先把卡尺的活動量爪張開,使量爪能自由地卡進工件,把零件貼靠在固定量爪上,然后移動尺框,用輕微的壓力使活動量爪接觸零件。如卡尺帶有微動裝置,此時可擰緊微動裝置上的固定螺釘,再轉動調節螺母,使量爪接觸零件并讀取尺寸。決不可把卡尺的兩個量爪調節到接近甚至小于所測尺寸,把卡尺強制的卡到零件上去。這樣做會使量爪變形,或使測量面過早磨損,使卡尺失去應有的精度。

游標卡尺

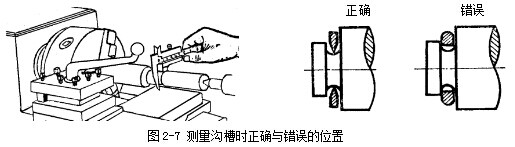

測量溝槽時,應當用量爪的平面測量刃進行測量,盡量避免用端部測量刃和刀口形量爪去測量外尺寸。而對于圓弧形溝槽尺寸,則應當用刃口形量爪進行測量,不應當用平面形測量刃進行測量,如2-7所示。

游標卡尺

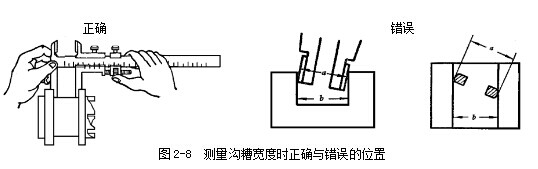

測量溝槽寬度時,也要放正游標卡尺的位置,應使卡尺兩測量刃的聯線垂直于溝槽,不能歪斜.否則,量爪若在如圖2-8所示的錯誤的位置上,也將使測量結果不準確(可能大也可能?。?。

游標卡尺

4 當測量零件的內尺寸時:圖2-9所示。要使量爪分開的距離小于所測內尺寸,進入零件內孔后,再慢慢張開并輕輕接觸零 件內表面,用固定螺釘固定尺框后,輕輕取 出卡尺來讀數。取出量爪時,用力要均勻, 并使卡尺沿著孔的中心線方向滑出,不可歪 斜,免使量爪扭傷;變形和受到不必要的磨 損,同時會使尺框走動,影響測量精度。

游標卡尺

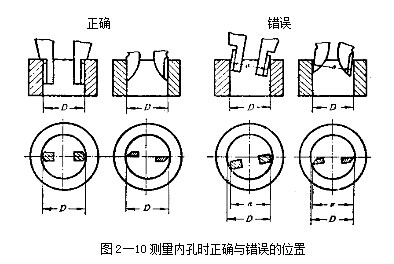

卡尺兩測量刃應在孔的直徑上,不能偏歪。圖2-10為帶有刀口形量爪和帶有圓柱面形量爪的游標卡尺,在測量?jī)?nèi)孔時正確的和錯誤的位置。當量爪在錯誤位置時,其測量結果,將比實際孔徑D要小。

游標卡尺

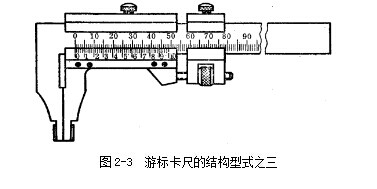

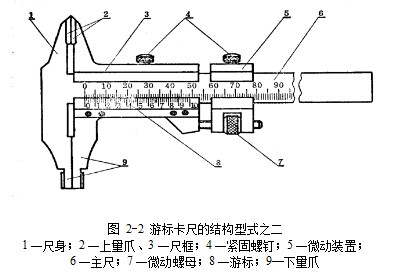

5  用下量爪的外測量面測量?jī)?nèi)尺寸時如用圖2-2和圖2-3所示的兩種游標卡尺測量?jī)?nèi)尺寸,在讀取測量結果時,一定要把量爪的厚度加上去。即游標卡尺上的讀數,加上量爪的厚度,才是被測零件的內尺寸,見圖2-11。測量范圍在500mm以下的游標卡尺,量爪厚度一般為10mm。但當量爪磨損和修理后,量爪厚度就要小于10mm,讀數時這個修正值也要考慮進去。

游標卡尺
游標卡尺
游標卡尺

6  用游標卡尺測量零件時,不允許過分地施加壓力,所用壓力應使兩個量爪剛好接觸零件表面。如果測量壓力過大,不但會使量爪彎曲或磨損,且量爪在壓力作用下產生彈性變形,使測量得的尺寸不準確(外尺寸小于實際尺寸,內尺寸大于實際尺寸)。

在游標卡尺上讀數時,應把卡尺水平的拿著,朝著亮光的方向,使人的視線盡可能和卡尺的刻線表面垂直,以免由于視線的歪斜造成讀數誤差。

7 為了獲得正確的測量結果,可以多測量幾次。即在零件的同一截面上的不同方向進行測量。對于較長零件,則應當在全長的各個部位進行測量,務使獲得一個比較正確的測量結果。

為了使讀者便于記憶,更好的掌握游標卡尺的使用方法,把上述提到的幾個主要問題,整理成順口溜,供讀者參考。

量爪貼合無間隙,主尺游標兩對零。

尺框活動能自如,不松不緊不搖晃。

測力松緊細調整,不當卡規用力卡。

量軸防歪斜,量孔防偏歪,

測量?jī)?nèi)尺寸,爪厚勿忘加。

面對光亮處,讀數垂直看。
