百分表怎么使用
鐘面式百分表的使用方法
1)應按被測工件的尺寸和精度要求選用合適的百分表。通常百分表在全部行程范圍內作絕對測量時,可測定IT12級~I(xiàn)T14級公差等級的工件。在任意0.1mm內用6等量塊作相對法測量時,可測量IT9級IT11級公差等級的工件。
2)在使用前須檢查百分表,以免在測量中發生不應有的誤差。首先,進行外觀檢查,表面應無破裂和脫落,后蓋應封得嚴密,如果封的不嚴密,灰塵和潮氣就會侵入表內,造成內部零件發生銹蝕。測桿、測頭、套筒等活動部分應無銹蝕或碰傷的地方。然后,進行靈敏度檢查:測量桿移動要靈活,指針與字盤應無磨擦,字盤無晃動;如果發現測桿運動時有卡住或表針有跳動現象,就不能使用。最后,進行穩定法檢查:可多次撥動測頭,察看指針是否每次均回到原位。如果沒有回到原位,說明百分表的穩定性不好,不能使用。
3)測量頭的選用,根據工件的形狀,表面粗糙度和材質,選用適當?shù)臏y量頭。球形工件應選用平測量頭;圓柱形或平面形的工件應選用球面測量頭;凹面或形狀復雜的表面應選用尖測量頭。使用尖測量頭時,應注意避免劃傷工件表面。

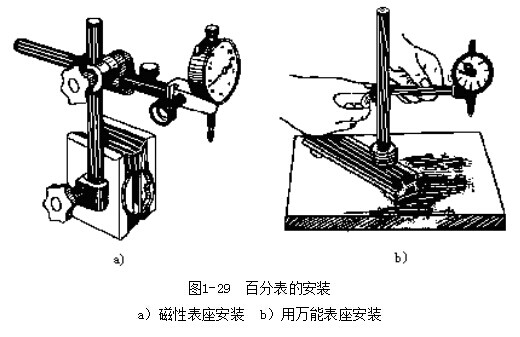

4)百分表的安裝,在測量時,應把百分表裝夾在表架或其他牢靠的支架上,夾緊力要適當不要過大。有時為了測量方便,也可將百分表安裝在萬能表架或磁性表座上使用(圖1-29)。

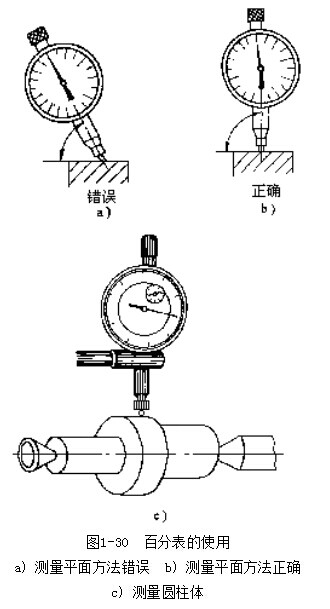

5)用百分表測量平面時,測量桿要與被測平面垂直,否則不僅測量誤差大,而且會使測量桿卡住不能動,造成百分表的損壞。測量圓柱形工件時,測桿的中心線要垂直地通過被測工件的中心線,見圖1-30。
杠桿百分表的使用方法
杠桿百分表的使用與維護在使用杠桿百分表時,除了必須遵守鐘面式百分表合理使用的要求外,還應注意以下幾點:
(1)夾持杠桿表的表架應可靠,且要求足夠的剛度。為防止變形引起的測量誤差,懸臂伸出長度應盡量短,如需調整表的位置,應先松開緊固螺釘,再轉動軸套,不能直接扭動表體。

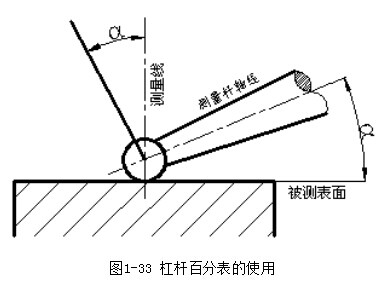

(2)測量時,應使杠桿測頭軸線與被測表面保持平行,即:使杠桿測頭軸線與測量方向垂直,以避免杠桿比發生變化后引起測量上的誤差,見圖1-33。當無法保持杠桿頭軸線與被測表面平行時,應對測量結果按下式進行修正 1cosLLα= 式中 ——實際值; 1L — —讀數值; L α— —杠桿測頭軸線與被測表面的夾角。
(3)測量中為讀數方便,一般都對準零位,對于預先不對零位的表要記住指針的起始位置。對零位的方法是:裝夾完畢后,使表測頭與被測表面的某一位置相接觸,待指針壓縮到該表測量范圍的中間位置時,緊固表架,然后轉動表盤使零線與指針重合。退出表架,使杠桿測頭脫開工件,然后再重新接觸,如此反復數次,百分表零位不變,即可進行測量。
內徑百分表的使用方法
1)內徑百分表是用比較法測量孔徑或幾何形狀的。測量時要根據被測孔徑的尺寸和精度要求來選擇內徑表的規格和級別。1級內徑百分表適用于測量孔徑公差等級IT8級~I(xiàn)T9級的孔,2級內徑百分表適用于測量IT9級的孔。公差等級高于8級的孔,應選用內徑千分表進行測量。
2)在使用內徑百分表之前,應先檢查內徑百分表的備部件,是否符合要求,然后把百分表的裝夾套筒擦凈,小心地裝進表架的彈簧卡頭中,并使表的指針轉過一圈后再緊固彈簧卡頭,夾緊力不宜太大。
3)根據被測尺寸,選取一個相應尺寸的可換測頭裝到表架上,并盡量使活動測頭在活動范圍的中間位置使用,此時杠桿誤差很小。
4)利用標準環或量規調整尺寸時,應首先檢查百分表的靈敏度和穩定性,然后用手按中心支架,將活動測頭先放入標準環內,再放入可換測頭,使測桿與孔壁垂直。找出指針的“拐點”,轉動百分表刻度盤,使零線與指針的“拐點”處相重合。再擺動幾次,檢查零位是否穩定。對好零位后,用手按中心支架把內徑百分表從標準環內取出。不帶定中心支架式百分表,利用外徑干分尺來核對零位比較方便。
5)測量孔徑時的操作方法與調整尺寸時相同,讀數時,如果指針正好指在零位,說明被測孔徑與標準環的外徑相等。若被測孔徑小于標準環的孔徑,指針順時針方向離開零位,反之,逆時針方向離開零位,其偏離值即為兩者之差值。
6)為了測出孔的圓度誤差,可在徑向平面內的不同位置上測量數次。為測出孔的圓柱度誤差,可在幾個徑向平面內測量數次。
1.?dāng)?shù)顯百分表準備
(1)用潔凈柔軟的不脫落棉織物清潔測厚表各部位。
(2)檢查各按鍵是否靈活、有效,示值是否清楚穩定,筆劃有無缺斷現象。
2.?dāng)?shù)顯百分表操作
(1) 打開電源(提升量桿或按“mm/in”鍵均可打開電源)。
(2) 按“mm/in”鍵選擇單位制(公制時有“mm”字符出現,英制時有“in”字符出現)
(3) 按“0”鍵使數值置零即可開始測量。
(4) 測量完畢5分鐘后測厚表會自動斷電。
