模具數控加工技術

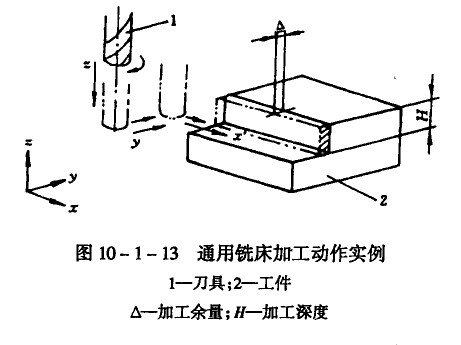

以往用通用機床加工模具零件時,由操作人員按照加工要求用手動方法控制刀具或工件的移動和定位。例如用通用銑床加工圖10—1—13所示的模塊時,由手輪控制銑刀或工件的z軸和y軸(或s軸)方向到達預定的加工位置,啟動X軸(或y軸)的進給電動機進行加工。
數控加工的特點是上述所有功作由精確的數值控制進行加工。即各軸的位置、移動距離、移動速度,主軸的正轉、停止、反轉、轉速,以及注入切削油、掉換刀具、位置補償?shù)雀鞣N附屬功能,都由用英文字母和數字組合成的數控編碼來控制。根據加工形狀由數控編碼組合成的一長串英文字母和數字,稱為數控程序(NC程序)。進行數控加工時,操作人員首先必須根據加工要求編制數控程序,然后由數控程序控制機床實現自動加工。
一、數控程序簡介
不同工廠生產的數控機床和數控裝置有多種類型的數控程序。這里只對其基本構成作一簡單介紹。

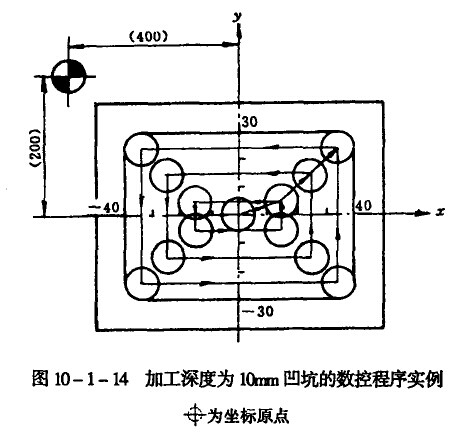

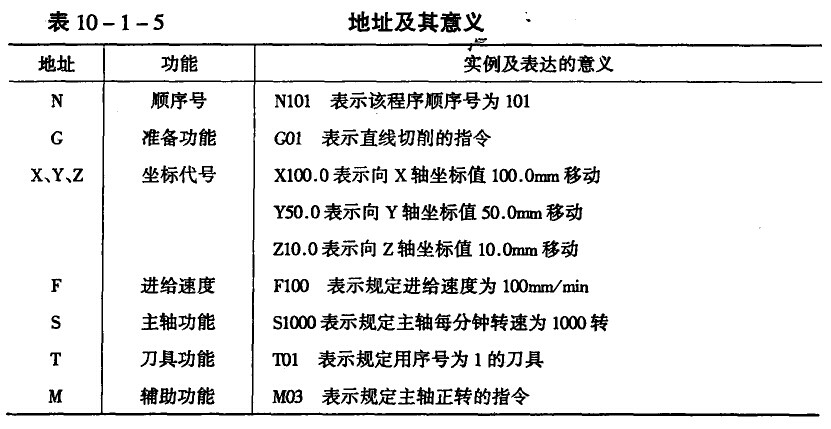

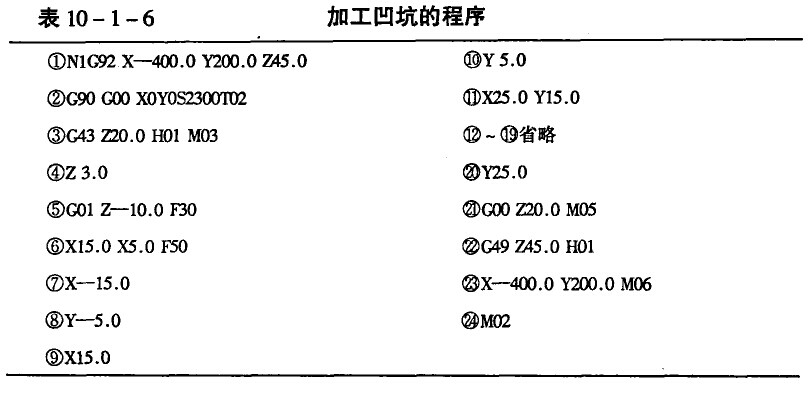

通常,數控程序由代表地址的字母和數字組成,各字母所代表的意義列于表10—1—5。在圖10—1—14所示的模板上加工凹坑的數控程序列于表10—1—6。
數控程序所表示的意義如下:
1、NI表示程序行的序號,通常用四位數以內的數表示。
G92具有手動設定坐標的功能,即用手動方法向機床原點移動,并以工件中心作為程序的原點,測定此時的刀具中心位置。X、Y、Z后面的數值表示工件中心的坐標值。即X為-400.0(表示在機床原點的右邊);Y為200.0(表示在機床原點的前面);z為45.0(刀具根部離開工件上平面距離為45.0)。這些數值記憶在數控機床中。
2、G90表示絕對坐標。即從程序原點到此位置的X、Y、Z軸各方向的距離。
G00表示定位或快速進給功能。此指令的意義是以12m/min的速度向起始點即坐標原點移動。S2300是主軸每分鐘旋轉2300轉的指令。T02是準備掉換2號刀具的指令。
3、Z20.0是命令刀具根部從原來距離工件平面45mm,縮小到20mm。
G43表示刀具長度。這樣Z軸正方向移動量應減少此刀具長度值。H01表示記憶刀具長度。M03表示主軸正轉。
4、Z3.0表示刀具頭部向距離工件上平面3mm處移動。
5、G01是作直線切削的命令。z一10.0表示由工件表面向下切人10mm。F30表示進給速度為30mm/min。
6、X15.0 Y5.0表示切削到X軸15mm、Y軸5mm為止。F50表示進給速度為50mm/min的直線切削。
7、X一15.0表示與X軸平行加工到X—15.0處為止。
8、Y-5.0表示與Y軸平行加工到Y(jié)-5.0處為止。
9-19的加工方法與前面相同。
20、Y25.0表示加工到凹坑右上方為止。
21、G00 Z20.0M05表示刀具返回到離工件上平面Z20.0處,M05的進給停止。
22、G49 Z45.0 H01表示刀具Z軸方向返回到機床原點。此時補償取消。
23、X—400.0 Y200.0表示刀具的X、Y軸方向返回到機床原點。 M06表示掉換6號刀具。
24、M02表示M02程序結束。
為了便于了解,程序中將刀具直徑補償省略了。編制加工程序是數控機床操作人員的一項基本技能,由于這方面的內容很多,所以必須作為一種專門課程來學習。
二、數控加工特點
采用數控加工方法可以提高加工精度和重復定位精度。其優缺點如下;
1.通??蛇_(dá)到的加工精度為0.01-0.02mm。加工形狀復雜的模具零件時,更能顯示其優越性;
2.用同一程序反復加工同一形狀模具零件時的再現性很好;
3.只要編制好數控程序,整個加工均可自動進行;
4.因數控程序的各加工要素均預先確定,所以無不必要的停機時間,可大幅度提高時間利用率,并有利于合理化管理;
5.由于整個加工過程由數控程序控制實施,所以不要求操作人員具有熟練的操作技能;
6.模具設計修改后,只需局部修改數控程序即可。
雖然數控加工具有上述各種優點,但設備投資的成本相對較高。對于復雜形狀模具零件,特別是三維形狀模具零件的編程工作也較復雜。近幾年來開發了三坐標自動編程裝置,這樣就簡化了編制程序的過程,進一步縮短了制模周期。
