常用游標卡尺專業的讀數方法

用游標卡尺測量工件，讀數步驟有二：

第一步看游標卡尺零線左邊主尺上的毫米數，取其整數記下來；

第二步看游標卡尺的那個分度與主尺刻度相重合的位置，將所重的分度數乘以游標卡尺讀數值，化成小數尺寸，記下來。

把兩步所記結果相加，便是所測工件的實際尺寸值。

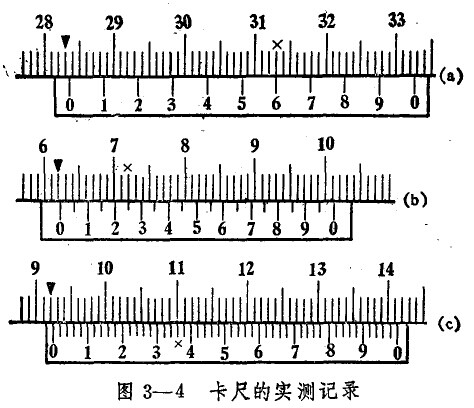

圖3-4a是用游標放大模數為5，讀數值為0.1毫米卡尺的實測記錄：游標尺零線左邊整毫米數為283；游標尺的第6分度線與主尺刻線重合，小數尺寸6*0.1=0.6，工件尺寸為283.6毫米。

圖3-4b是用游標放大模數為2，讀數值為0.05毫米卡尺的實測記錄：游標卡尺零線左邊整數是62；游標尺的第5分度線與主尺刻線重合，小數尺寸，5*0.05=0.25，工件尺寸為62.25毫米。

圖3-4c是用游標放大模數為1，讀數值為0.02毫米卡尺的實測記錄，工件尺寸為92.36毫米。

為了提高測取小數尺寸的效率，在游標卡尺的刻線下面，每隔0.1毫米的差值數，標以相應數碼，這給讀數帶來極大方便（圖3-4）。
