普通游標卡尺的使用

(一)使用前應做到：

1.按所測工件的部位及尺寸，正確合理地選擇卡尺的種類與規格。選好后，先檢查它的外觀，看是否有影響使用的表面缺陷，再輕輕拉動尺框，用于勁試驗卡尺的相互作用。

2.輕輕推合尺框，使尺框與主尺兩量面達到手感接觸，再用肉眼觀察量面間的間隙，觀察時不應有明顯的透光現象。

3.檢查零位：量面推合后，游標尺與主尺二者零位應重合，無論尺框是否緊固，均應重合零位。如有不對，應進行調整。調后要復檢。

(二)使用當中，應當做到：

1.測量外尺寸時，拉開卡尺的兩個量爪，卡入工件的所測部位；測量內尺寸時，使兩個量爪插入工件所測部位內，再推動或拉動尺框，使量面與工件輕輕接觸。切不可預先凋好量面尺寸，強制性地去卡工件。

2.測量力要適當，力大會造成尺框傾斜，引起測量誤差。力過小，卡爪與工件接觸不好，也測量不準。用帶微動主體的卡尺測量工件時，應通過微動主體的微調去接觸工件，再緊住尺框，然后把卡尺滑出進行讀數。如果尺框不緊固就抽出卡尺．則會出現量爪被刮動的現象。

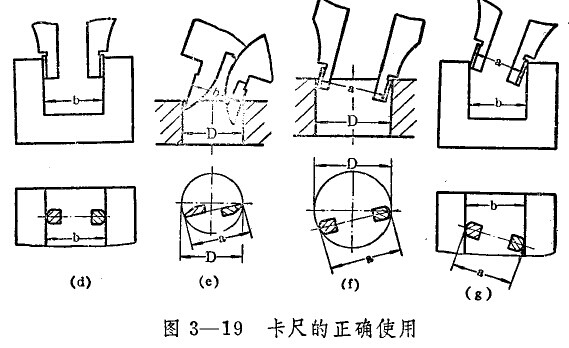

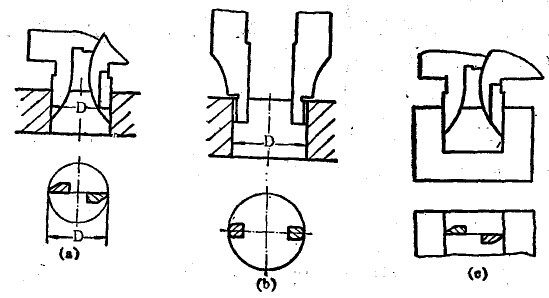

3.采用圓柱狀內量爪測量時，要注意內量爪的實際尺寸(最好先用千分尺實例)，再去測內尺寸。然后將所測結果加上內量爪尺寸。測內孔，應使量爪的測量線通過孔心，取其最大值(直徑)，見圖3—19  a、b。測內槽時，使測量線垂直于槽壁，取最小值(圖3—19  c、a)。圖3—19e、f、g各圖為不合理的測量方式。

4.用帶深度尺的卡尺測孔深或高度時；應使測量基面與工件接觸充分，測量線應與刻線平行，不可傾斜。測取的尺寸，應將尺框緊住后再讀數。

5.用大規格卡尺時，要注意溫度的影響。為消除或減少溫度誤差，應使卡尺與工件經過等溫處理后再行測量。測不同材質時，如鋁、鋼合金的工件，應進行修正計算。

6.規格不同的卡尺，其用法也互有差異。使用小卡尺(125或150毫米卡尺)時，是左手拿工件，右手拿尺卡測工件，在所測位置取尺寸讀數。中等規格卡尺(200或300毫米)，是左手捏住主尺量爪頭部，右于推拉和調整尺框去接觸工件，多半在工件上直接讀數。

大型卡尺(1000毫米以上)需兩人同時操作。測量中使兩量爪向下，最好能在主尺導向面上架設2—3個支承點。這樣，卡尺的變形量才能最小，讀數才準確。

7.旋轉中的工件，不許用卡尺進行測量。工件表面有毛刺、鐵屑或磕碰外傷，應清除后再測量。更不允許用卡尺鉤除鐵屑。用后的卡尺要擦凈放入盒內。如放置較久，可在尺面上涂一薄層無酸性的油脂，以免受潮生銹。
