高度游標卡尺使用方法

（一）使用前的檢查

相互作用：先檢外觀，看是否有影響使用的缺陷，再反復推拉尺框，試驗其相互作用。一把合格的尺應當平穩、靈活。

零位的檢調：擦凈底座、量爪與平板工作面后，將高度卡尺放到平板上，在底座與平板的接觸處觀看時應無漏光縫隙。用手壓底座上部也不應有手感的擺動。慢慢落下尺框后，在微動裝置的協助下，使量爪與平板輕輕接觸，仔細檢查看游標零位與主尺零位，應當對齊。否則應當進行調整。

（二）使用方法

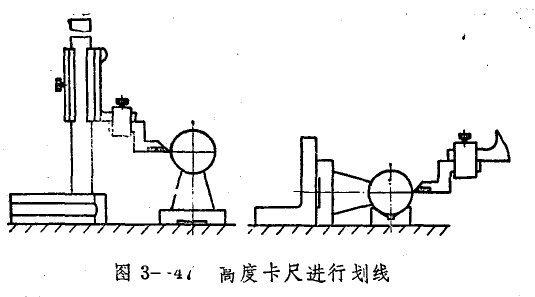

劃線：將工件去凈毛刺、擦好，放在平板上，用對好尺寸量爪，在工件的指定部位劃線。劃線時，要用雙手壓緊底座，讓劃線爪的尖部與工件靠近，再均勻地施力滑移，在工件上留下一條清楚的劃痕。劃完一條線后，重新調整工件及高度卡尺的尺寸（按需要，或許不用重新調整），再依上述步驟重復進行劃線，見圖3-47。

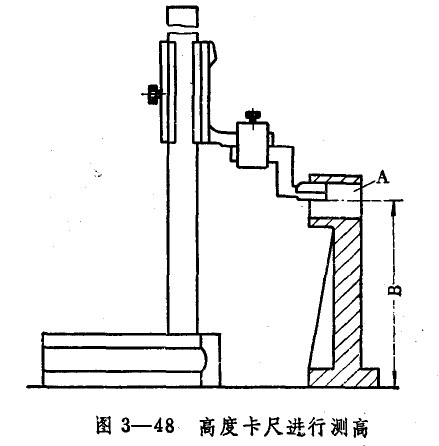

測高：安裝好測高量爪，用卡塊緊固在支持腳上，再放到平板上更新檢驗和調整零位。零位合格后，再行測量。測高時按圖3—48所示方法進行，將測高量爪伸入A孔中，借助于微動裝置，使測高量爪的上弧面與孔的上側母線輕輕接觸，所測數值，應加上測高量爪的尺寸(10毫米或其它尺寸)，即為A孔對基準面B的實際尺寸。

使用高度卡尺，應盡量在平板上讀數。如無法看清時，可將尺框緊住，拿起來用左手托住底座再讀數。調整尺寸也應如此。不可用一只手橫提主尺，以免造成尺身變形，帶來誤差。

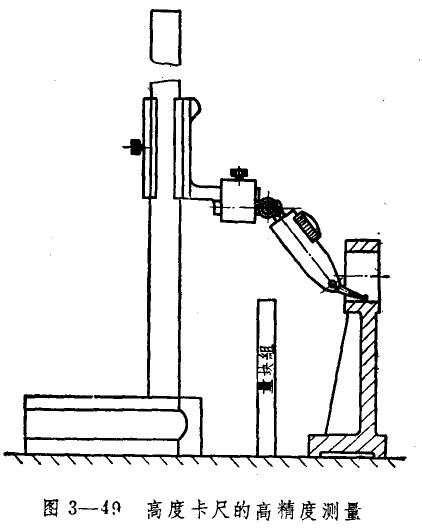

高精度測量：在裝夾測高量爪的位貿，換上裝夾杠桿百分表的附件，用卡塊緊固在支持腳上(圖3—49)，再結合量塊組，用比較法進行測高，可測得精確的結果。
