游標卡尺結構說明及圖解

[原創內容] 發布于:2014-09-11 14:34:09 閱讀:10993次 編輯:思誠市場部

游標卡尺結構說明及圖解

游標卡尺是一種中等精度的量具,可以直接量出工件的外徑、孔徑、長度、寬度、深度和孔距等尺寸。

游標卡尺的結構

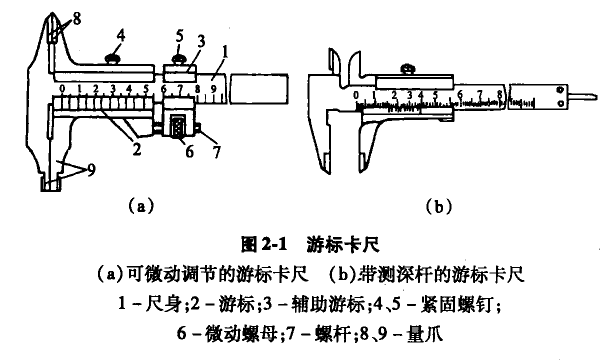

如圖2-1所示是兩種常用游標卡尺的結構形式。

游標卡尺結構

如圖2-1(a)示,游標卡尺由尺身1和游標2組成,3是輔助游標。松開螺釘4和5即可推動游標在尺身上移動,通過兩個量爪9可測量尺寸。需要微動調節時,可將螺釘5緊固,松開螺釘4,轉動微動螺母6P,通過小螺釘7使游標微動。量得尺寸后,可擰緊螺釘4使游標緊固。

游標卡尺上端有兩個量爪8,可用來測量齒輪公法線長度和孔距尺寸。下端兩量爪與9的內側面可測量外徑和長度;外側面是圓弧面,可測量內孔或溝槽。

圖2-1(b)所示的游標卡尺比較簡單輕巧,上端兩爪可測量孔徑、孔距及槽寬,下端兩量爪可測量外圓和長度等,還可用尺后的測深桿測量內孔和溝槽深度。

游標卡尺結構說明及圖解由思誠資源網整理編輯,你還可以了解三豐量具價格
