內徑百分表規格、使用方法和讀數

內徑百分表規格

內徑百分表的分度值為0.0lmm其測量范圍有6—10mm、10—18mm、18—35mm、35—50mm，50—100mm、100—160mm、160一250mm、250一450mm等，各種規格的內徑百分表均附有成套的可換測頭，可按測量尺寸自行選擇。

內徑百分表使用方法和讀數

(1)用外徑千分尺定尺寸：由于內徑百分表是一件用于比較測量的量具，因此它測量時的基本尺寸是由其他量具提供的，按測量時的精度要求，為其提供尺寸的量具為：外徑干分尺、環規和量塊及量塊附件的組合體。在機械加工車間里最好找的是外徑千分尺，所以通常用千分尺定基本尺寸。

(2)選擇固定測桿：將固定測桿安裝在表體上，這時測量端的長度應比外徑干分尺上的基本尺寸長0.5一lmm，可將內徑百分表的測量端放到外徑干分尺兩測量面間比一下，然后將螺母鎖緊，把固定測桿固定(還有一種固定測桿是利用臺階面來定位的就不帶螺母)。

(3)裝上百分表并使百分表壓縮lmm：將檢查合格的百分表裝進彈簧夾頭內，用緊固螺釘壓緊彈簧夾頭，夾緊力不能過大，以免將百分表測桿夾死。壓縮百分表1mm的目的：其一，是為了使百分表有一定的起始力；其二，起到提示作用，此時的百分表與推桿已經接觸。

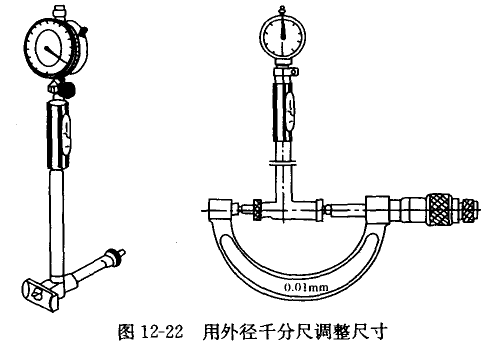

(4)用內徑百分表與外徑千分尺對零位：手握手柄將內徑百分表測量端放人外徑干分尺兩測量面間，左右擺動直管，找到最小值，找到最小值后停止擺動，另一只手去轉動表圈使表盤上的零刻線與指針重合，重合后記住毫米指針?biāo)幍奈恢?。這時指針與毫米指針?biāo)幍奈恢镁褪峭鈴礁煞殖叩某叽绶从车桨俜直砩系木唧w位置，如圖12—22所示。

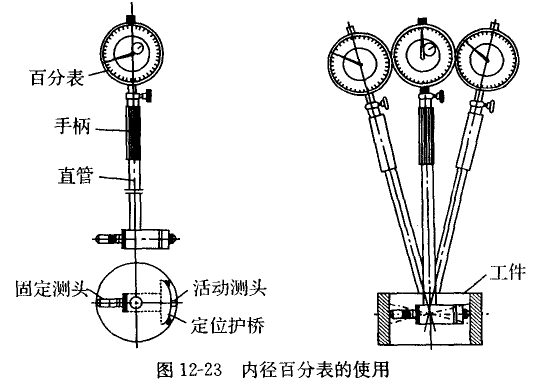

(5)測量：將測量端傾斜放入被測孔內，定位護橋這邊先進，再按壓定位護橋?qū)⒐潭▊?cè)桿這邊放入，測量端放入孔內后將內徑百分表豎直，然后左右擺動直管，使內徑百分表在軸向上找到最小值，即為孔的直徑。對于兩平行平面間的距離，應在上下、左右方向上都找到最小值，如圖12—23所示。在加工工件時，開始的測量都是由游標卡尺來完成，只有接近最終的加工尺寸時，才用內徑百分表去測量。

(6)讀數：被測尺寸的讀數值，應等于調整尺寸與百分表示值的代數和。測量時指針與毫米指針都回到對零位時的位置，讀數值正好是干分尺上的那個尺寸，如果沒有回到對零位的位置上，那就以零位這點為分界線，處在順時針方向時為“負”，處在逆時針方向?yàn)椤罢薄?/font>
