內徑百分表傳動杠桿端磨損的修理

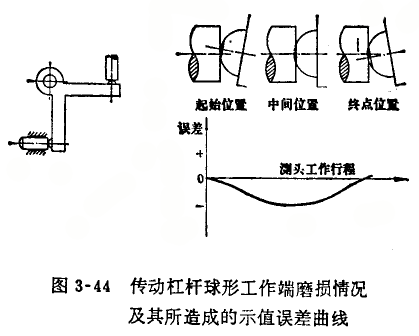

圖3-44是傳動杠桿球形工作端的磨損情況及其所造成的示值誤差曲線。

磨損部位通常在與活動測頭經常接觸的地方。磨損特點是使球形端面上出現一個小平面。這時，在活動測頭工作行程的起始段上示值誤差較?。恍谐痰闹虚g位置上，由于球形端面磨損較多，就會出現較大的負誤差；行程接近于終點位置時．示值誤差又逐漸減小，并趨近于零。由此可知傳動杠桿接觸端磨損所造成的示值誤差特征，與活動測頭和中間傳動桿端面磨損相似．其誤差曲線也呈過渡圓滑的下陷。

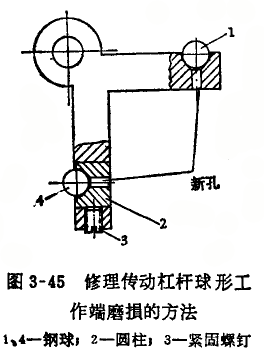

由于活動測頭、中間傳動桿的端面和傳動杠桿的工作端同時受到磨損，磨損部位位于活動測頭行程的同一尺寸段上，故這兩種誤差總是迭加在一起的。修理時，如果用研磨活動測頭和中間傳動桿端面的方法仍不能消除此誤差，則應修理傳動杠桿的工作端。方法是:將傳動杠桿取下，用直徑為1—1.2毫米的鉆頭在杠桿上鋼球背面鉆孔(圖3—45)，然后用小沖頭通過小孔將鋼球沖松，將鋼球翻轉，再用弧形刃口沖頭或環形刃口沖頭縮孔，將鋼球擠緊。鋼球經多次翻轉后應配換新鋼球。

對于刀口形工作端的傳動江桿，磨損后的工作端將變成一個窄平面，誤差曲線也是過渡圓滑的下陷曲線。這時可在研磨平板上修研工作端刃口。研磨工作應結合下述不等臂性誤差的修理進行。
