杠桿百分表測力的調修

杠桿百分表的測力主要是由測力彈簧鋼絲29(圖5—8)或螺旋彈簧13(圖5—13)產生的，測力的大小與彈簧的材料和尺寸有關。常見的故障有：(1)測力值超差；(2)測桿在兩個不同的測量方向上的測力不一致；(3)測力變化大等。具體修理方法如下：

1．測力的調修

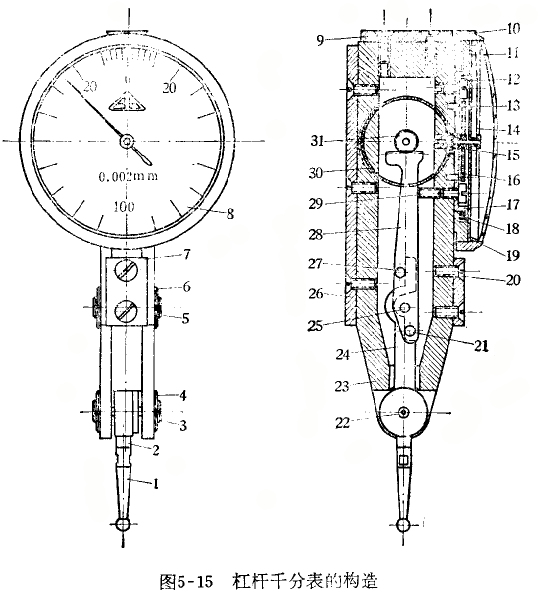

對于圖5—15所示的杠桿千分表，測桿在兩個不同方向上測量時，測力彈簧的作用力方向不變，因此測力值的大小可用修整測力彈簧形狀的方法調整。

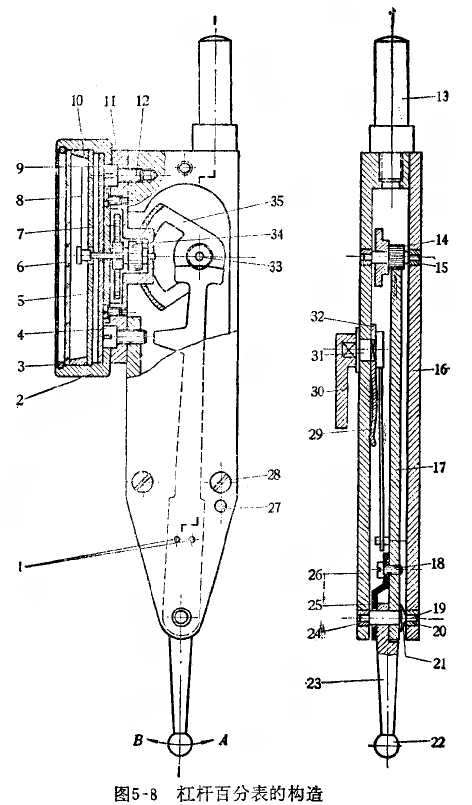

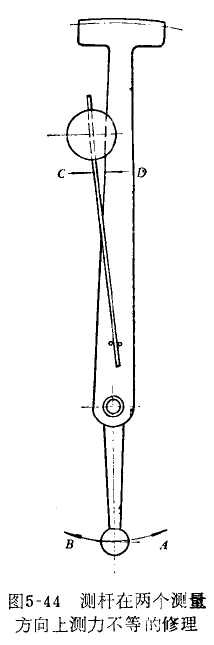

對于具有換向機構的杠桿百分表，在換向器處于兩個不同位置時，傳動系統中各零部件的受力方向和大小都不相同，因而測力在兩個方向上常常不一致，修理則要復雜一些。以圖5—8所示杠桿百分表為例，測桿A向擺動時，測力P。等于測力彈簧的作用力、傳動系統中的摩擦力和游絲的力矩之和；B向擺動時，測力Pb等于測力彈簧作用力與傳動系統中的摩擦力之和減去游絲的力矩。由此可知，當換向器處于不同方位時，如果測力彈簧的作用力相等，則兩個方向上的測力差約等于游絲力矩的兩倍。因此，為了盡可能減小兩個方向的測力差，測力彈簧在兩個方向上的作用力不應相等。具體調修方法和調整量應根據兩個方向上的測力檢定結果決定。主要是用改變測力彈簧根部彎曲量的方法來調修(圖5—44)，如測桿A向測力大時，則C向彎曲測力彈簧；B向測力大時，則D向彎曲測力彈簧。測力小的按上述相反方向調修。調修工作需經多次試調后才能調好。兩個方向上測力相等后，如測力值小于規定數值，則應配換彈力較強或直徑較大的彈簧鋼絲；反之。應配換直徑較小的彈簧鋼絲。

綜上所述，對于有換向機構的杠桿百分表，兩個方向上測力的一致性用修整測力彈簧形狀的方法修復，測力值的大小則由測力彈簧的材料和尺寸決定。

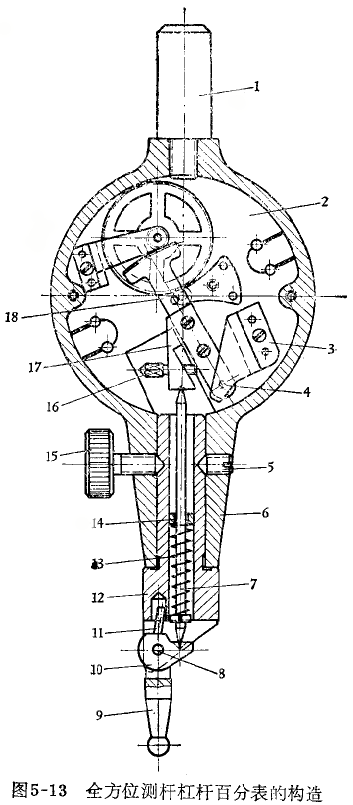

圖5—13所示是一種全方位測桿杠桿百分表，測力主要由螺旋彈簧13產生。調整環14靜配于襯套12的孔中，改變調整環的位置即可改變螺旋彈簧的壓縮程度，從而達到調整測力的目的。彈簧嚴重銹蝕或失去彈性，應參照原彈簧尺寸配制新簧。
