杠桿百分表換向器不穩定的修理

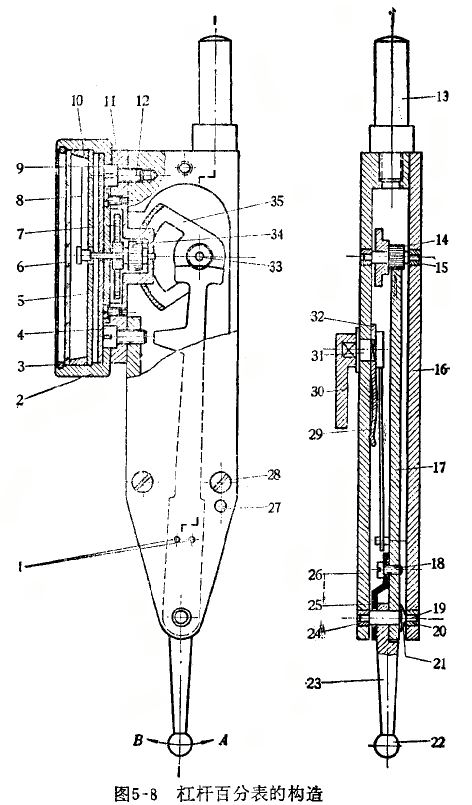

圖5—8中，在表體的內平面上有兩個圓形凹窩，當換向手柄處于兩個不同位置時，兩凹窩分別與彈簧片32上的球形凸出端相嵌配，作為換問器的定位機構。造成定位不穩定的主要原因是彈簧片變形、彈力不足、損壞和球形端磨損。彈簧片的形狀不正確，則不會有合適的定位壓力，壓力過大會使換向工作困難，壓力過小則定位不穩定。這時可修整彈簧片的形狀。彈簧片彈力不足或損壞，應參照原彈簧的材料和尺寸配制新簧片。彈簧片的球形端磨損，可用沖頭在帶孔砧鐵上沖擊修復。

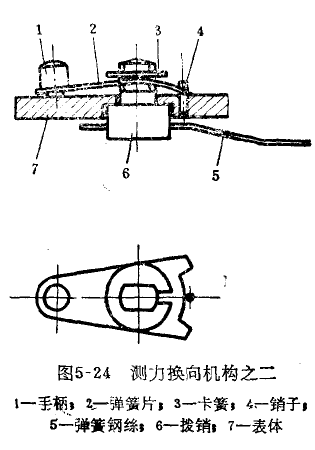

圖5—24所示換向機構中，定位壓力不足時，可拆下卡簧3，取下彈簧片2稍加彎曲即可修復。此機構中，手柄l的下端呈球面形，與表體上的圓形凹窩相嵌配、作為換向定位裝置。球形定位端磨損后，可將手柄沖下，裝夾在鉆床的夾頭上用油石修圓。

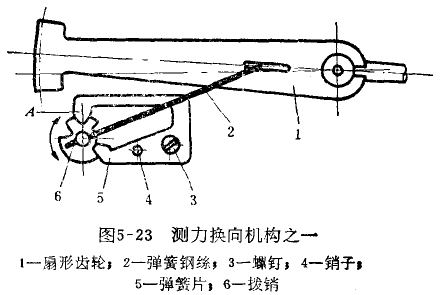

圖5—23所示換向器定位不穩定的主要原因是彈簧片5變形或損壞，可修整彈簧片或配制新簧片。

使用中成修理后的杠桿百分表，有時還會出現這樣的故障：換向器只在一個方問上起作用，在另一個方向上不起換向作用。這主要是由于測力彈簧的安裝位置不正確造成的。如圖5-8中，測力彈簧29未卡在兩銷釘1之間；圖5—23中，測力彈簧2的彎頭未插入扇形齒輪l的長槽中。
