杠桿百分表游絲力量太小、錯亂和松動的修理

游絲力量不足以克服各部分摩擦力時，將產生較大的空行程。示值變化的特征與預緊力過小相同。檢查游絲力量的方法如下：拆下杠桿百分表的測力彈簧，或者持測力彈簧撥至不起測力作用的位置上，將表體平置于工作臺面上，用手撥動測桿，除去外力后，在游絲的作用下應使測桿復位。否則說明游絲預緊力不足或游絲力量大小。

游絲錯亂和擦碰，就得不到穩定的預緊力，游絲的作用力將減?。谓z固定端松動，預緊力會大大誠小，甚至完全消失。

游絲錯亂多半是在游絲兩端發生扭曲，這時應將游絲外端(或內端)放松，使游絲處于松弛狀態，再進行調整。

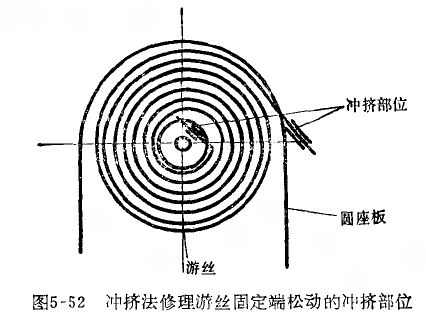

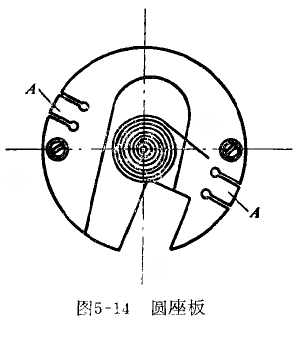

游絲內外端的固定很重要。采用銷釘固定的游絲，固定端松動后，只須將銷釘銷緊即可。對于圖5—14所示的固定方式?？捎玫犊跊_頭擠緊，沖擠部位如圖5-52所示．游絲內端的套環與齒輪軸配合松動，將使二者發生相對位移，使游絲預緊力減小或消失，示值變化顯著增大。修理時，將套環由齒輪軸上軸下，用卷有棉花的木簽蘸丙酮清洗套環內孔，丙酮揮發后，用細鋼絲在孔內薄薄地涂上一層502膠，然后套在齒輪軸上，膠液凝固后即粘接牢固。有的杠桿百分表采用開口彈性套環(圖5—53)，套環松動后可用尖咀鉗將內孔夾小。

游絲的內外端未固定時，應將其形狀修整正確，固定后方能使游絲平整。如不平整，是由于內外端固定不好。齒輪在轉動中，如果游絲隆起部位的位置不變，可調整游絲的外端根部；如果游絲隆起部位的位置隨齒輪轉動而變化，可調整游絲的內端根部。調整好的游絲，在松弛狀態、預緊狀態和工作狀態下，應無顯著偏心現象，圈間應等距，游絲平面與齒論軸心線垂直，圈與圈之間不粘連，兩端固定牢靠，不與其它零件擦碰。

配換新游絲時，盡量選用長而柔的游絲，使作用力均勻平穩。
