夾具體、對刀裝置與導向元件
1、夾具體

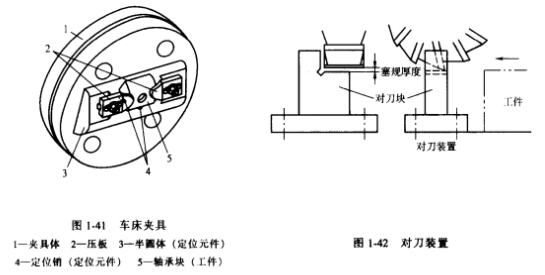

夾具體是將夾具的其他元件連接成一個整體,并通過它使整個夾具固定在機床上。因此,對夾具體的要求是,要有足夠的強度和剛度,使用中尺寸要穩定,為了裝卸方便重量應盡可能輕。夾具的形狀有各種各樣,它與機床的聯接方法也隨夾具的類型而已。圖1-41所示為加工軸承塊的夾具體。
2、對刀裝置
對刀裝置用來確定刀具與工件的相對位置,它主要用在銑床夾具上,如圖1-42所示。圖中塞規用來防止對刀時刀具損壞對刀塊的工件表面,它常作成板狀或圓柱形。在機床調整時,使刀具逐漸靠近對刀塊工作表面,若塞規剛好通過其間隙,則相對位置已確定,不再改變。
3、導向元件
導向元件用來確定刀具運動的方向,減少刀具在加工過程中的偏斜。其中最常用的是鉆套。鉆套的結構形式很多,圖1-43為幾種典型結構。圖1-43a、b為固定式鉆套,這種結構簡單,但鉆套磨損后需打出,使夾具體孔徑擴大,故新鉆套應特殊配制。圖1-43c為可換鉆套,它可以多次變換,但需要松開螺釘,才能取下鉆套。圖1-43d為速換鉆套,用于同一工序中需要多次更換刀具的場合(如鉆、擴、鉸)。更換時只需將鉆套轉至有缺口處,即可取下。
