擺動車偏心卡盤
1.主要用途
擺動車偏心夾具主要用于加工帶有較小偏心距的軸類零件偏心部位的加工。
2.結構特點

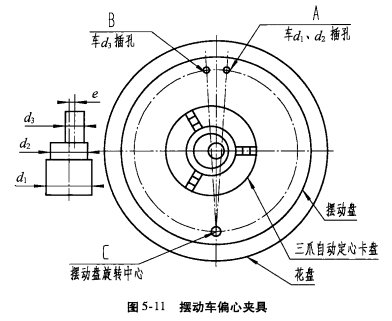

擺動車偏心夾具如圖5-11所示，主要由花盤與自定心卡盤組成，借助于A、B兩銷孔位置，以調整兩盤的軸心線偏移量，從而達到調整偏心距的目的。
3.動作原理
將工件用三爪自動定心卡盤夾緊，先使用定位孔A車削d1和d2。加工完畢后，松開擺動盤壓緊裝置(圖中未標出)，從孔A中撥出定位插銷(圖中未畫出)，旋轉擺動盤至孔B,將定位銷插入孔B，壓緊擺動盤，車削圓柱d3。加工完畢后，將擺動盤恢復至原位。
擺動盤的擺角度根據工件偏心距e和擺動盤旋轉半徑經計算獲得，此處從略。
因工件偏心距較小，夾具可不設計配重裝置，但是機床轉速不宜過高。設計時，三爪牙自動定心卡盤中心應與擺動盤幾何中心重合。
