順序閥的工作原理及作用

一、作用

利用油路本身的壓力變化來控制閥口開啟，達到油路通斷，實現執行元件的順序動作，它一般不控制系統壓力。

歸納起來有以下5個作用:

（1）節制多個元件的順序動作；

（2）用于保壓回路；

（3）避免因自重惹起油缸活塞自在下跌而做均衡閥用；

（4）用外控次序閥做卸荷閥，使泵卸荷；

（5）用內控次第閥作背壓閥。

二、類型

按控制方式分為直控順序閥及外控（液控）順序閥。

按結構分為直動式及先導式。

三、結構及工作原理

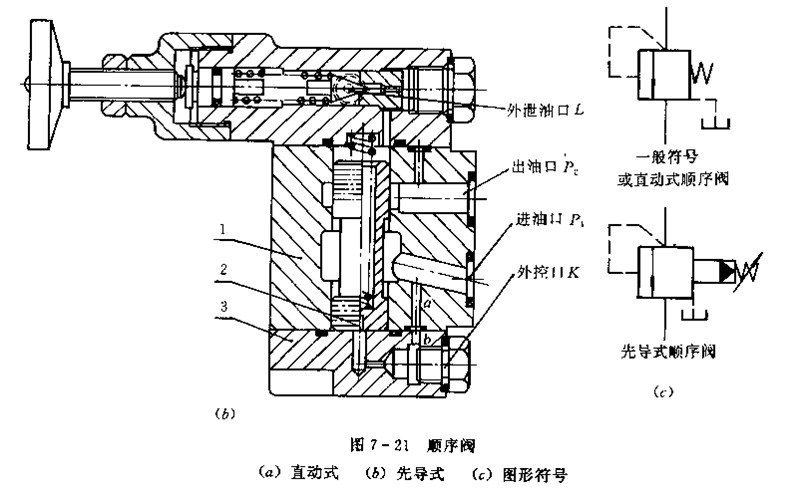

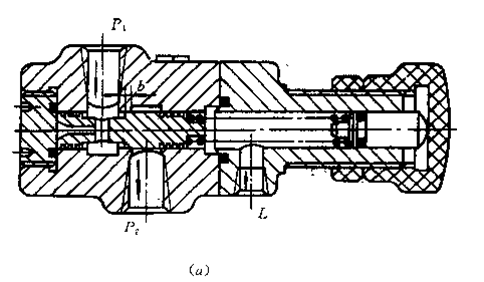

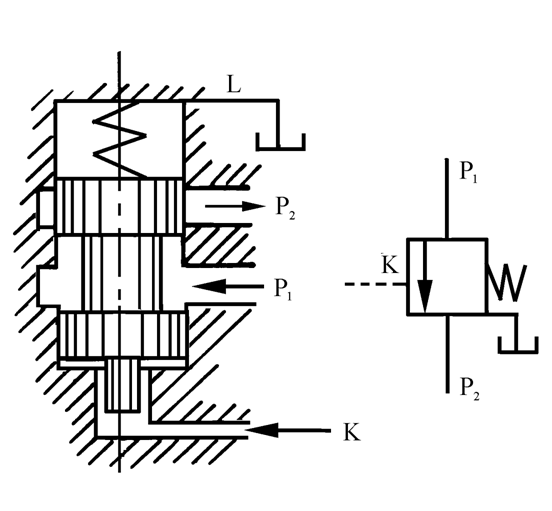

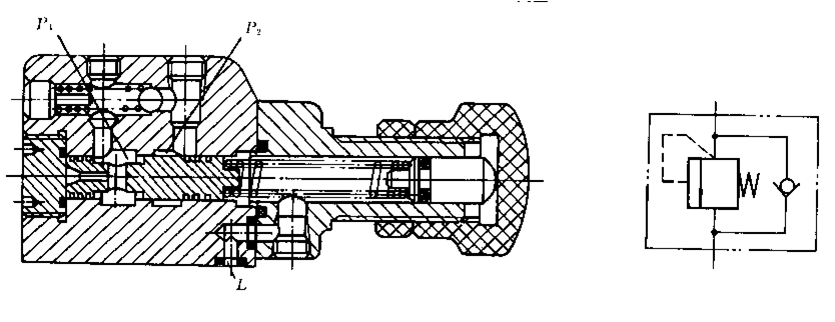

工作原理

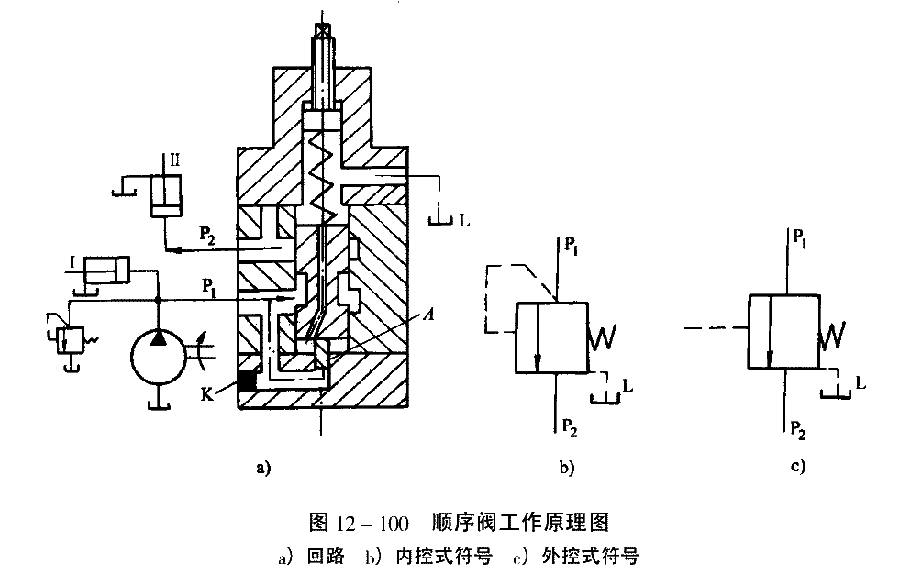

順序閥的工作原理如圖12-100a所示。系統啟動時，油源壓力p1克服負載使液壓缸1動作。如果缸1的負載較小，p1腔的壓力小于閥的調定壓力，則閥不開啟，p2腔關閉。液壓缸1的活塞到達左邊的極限位置時，系統壓力(即p1腔壓力)升高。當作用在順序閥活塞A下端面上的P1腔壓力超過調定的彈簧力時，閥心便向上運動使P1腔與P2腔接通。油源壓力經順序閥口后克服液壓缸2的負載使其活塞運動。這樣就利用了順序閥實現由P1腔壓力驅動的液壓缸1和由P2腔壓力驅動的液壓缸2的順序動作。

順序閥在閥開啟后應盡可能減小閥口壓力損失，力求使出口壓力接近進口壓力。這樣，當驅動液壓缸2所需P2腔的壓力大于閥的調定壓力時，系統的壓力略大于驅動液壓缸2的負載壓力，因而壓力損失較小。如果驅動液壓缸2所需P2腔的壓力小于閥的調定壓力，則閥口開得較小，在閥口處造成一定的壓差以保證閥的進口壓力不小于調定壓力，使閥打開，P1腔與P2腔在一定的阻力下溝通。

美國進口VEKTEK順序閥

工作原理

VektorFlo?順序閥對壓力敏感，通常在夾持系統中是關閉元件。首選當流體以低壓進入時，順序閥關閉，阻止流體進入閥下游裝置。當閥的上游裝置移動到位時，壓力開始增加，增加的壓力將克服將閥關閉的彈簧力，打開（提升閥，閥芯），并允許流體流經順序閥。

下游裝置定位和夾緊、下游壓力增加和上游壓力相等后，系統壓力將增加到液壓動力供給設定值的最大值。釋放時，壓力下降，調節彈簧的力將推動復位。被截止的下游回路中的流體將通過單向閥溜回動力單元油箱。

規格型號

?

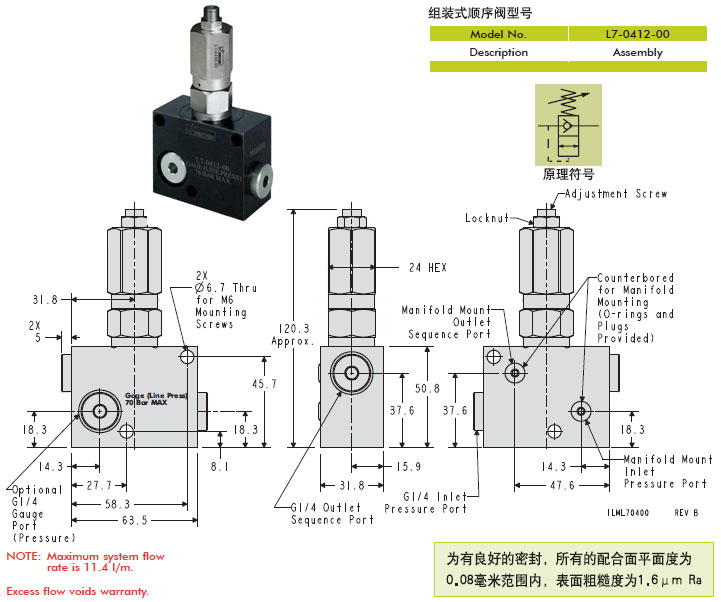

組裝式順序閥規格尺寸

?

---

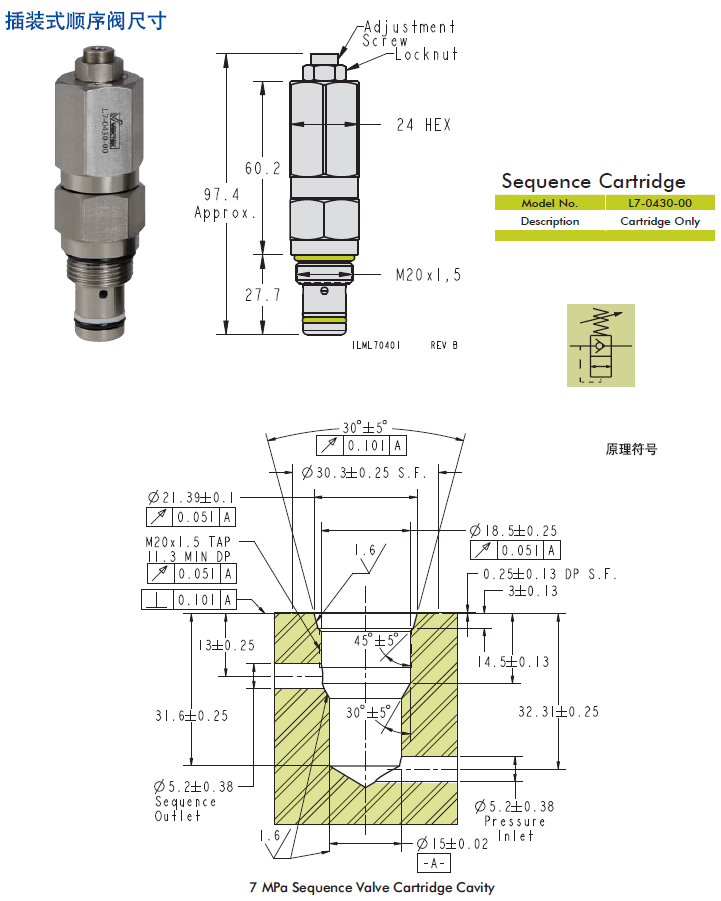

插裝式順序閥規格尺寸
