沖子成型器Punch Former

專利號:ZL2010 2 0190858

特點:     不銹鋼?防水型

PFH350精級單向沖子成型器(防水型)具較佳 之結構強度與耐用性，具防水特性，適用于成形 平面磨床,對于各種形狀的沖頭可精確及快速 的進行磨削加工,并可用于放電加工機床所使 用的電極進行加工。

PFH350沖子成型器特別有中心貫穿孔,可供過 長的沖頭及射梢使其延伸而得以夾持加工。

本機V型塊設計壓板能穩固及精確的固定工件, 并有上下微調功能，要校正中心，極為容易。 采用高精密雙組軸承的主軸設計，以達到高精 度及稼定性。并有傳統型數倍以上的壽命。 限位擋塊設計有定位槽，對于多邊形沖頭可快 速及精確的定位。

不銹鋼材質制作，不銹且易于保養。

V型塊為了加強硬度，所以選用SKD11材質。

?當夾持短工件時也可在上面調整V 型塊上下移動校正中心。

?V型塊兩側附有壓板,在調整上下時 _     會保持水平移動，不會產生跳動。

調整完成后再輕輕鎖緊即可。

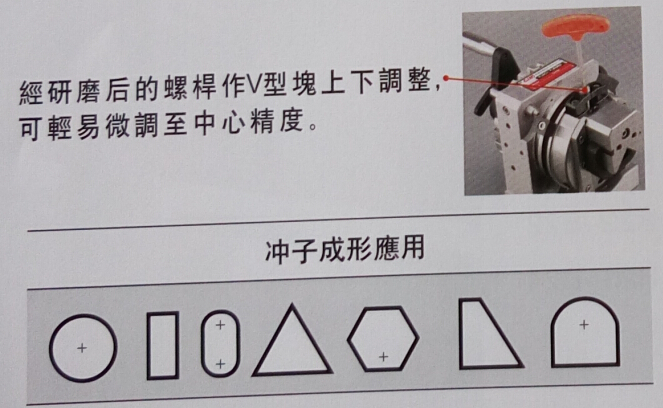

經研磨后的螺桿作V型塊上下調整, 可輕易微調至中心精度。

主要參數

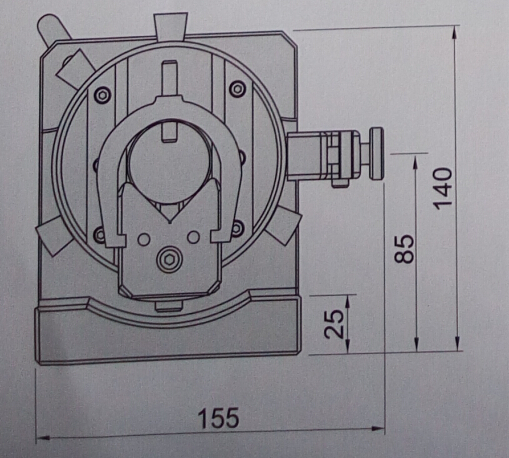

中，C*、高   85 ± 0.5mm

V型槽夾持直徑    03~38mm

V型塊調整量 30mm

分度盤齒數、精度       24、15°±5”

貫穿孔直徑    036mm

夾持偏擺精度(50mm)  0.005mm

?

?

?

?
