假五軸、真五軸與三軸數控機床有什么區別呢?

[原創內容] 發布于:2018-08-23 09:14:12 閱讀:5743次 編輯:思誠市場部

隨著汽車行業大量興起,五軸數控機床越來越多。但在目前的市場上,真五軸(有RTCP功能)機床很少,假五軸(只做分度功能)機床很多。什么叫真五軸、什么叫假五軸,與三軸有什么區別?下面說明如下。

真五軸就是有RTCP功能。能根據主軸的擺長及旋轉臺的機械坐標進行自動換算。在編制程序時,只需要考慮工件的坐標,不需要考慮主軸的擺長及旋轉臺的位置。

是否是真五軸,不是看五個軸是否聯動,假五軸也可五軸聯動。主軸要是有RTCP真五軸的算法。就是做分度加工,有RTCP功能的真五軸只要設置一個坐標系,只需要一次對刀設坐標。而假五軸則麻煩很多。

假五軸、真五軸與三軸數控機床有什么區別呢?

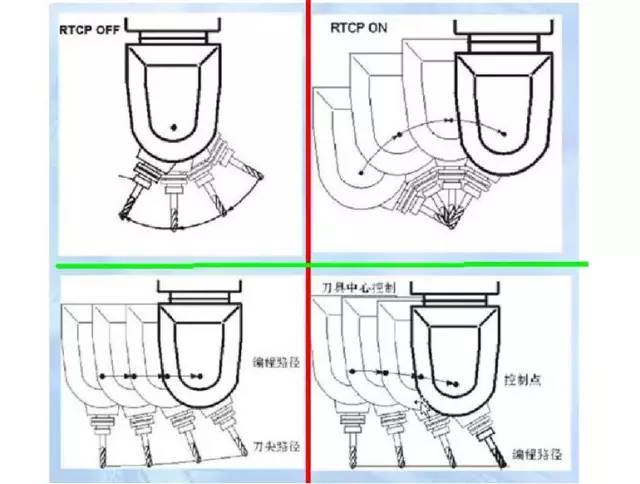

擁有RTCP功能的數控系統,可以直接使用刀尖編程,無需考慮旋轉軸中心距離。應用RTCP模式后,編程5坐標加工就可以直接針對刀具刀尖而不是旋轉主軸頭的中心,因此編程就會變得簡單、高效很多。

假五軸、真五軸與三軸數控機床有什么區別呢?

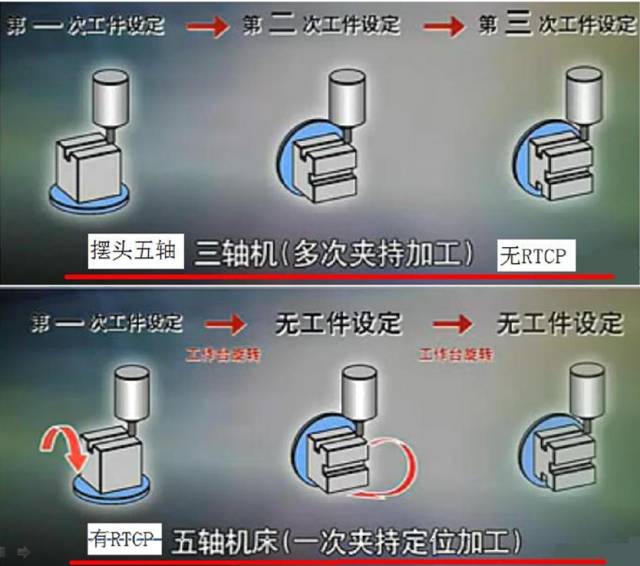

從圖中我們可以看到,對于雙轉臺假五軸,需要設置多次坐標,達到分度加工的目的。但如果是擺頭式五軸,則分度加工也不可能完成,因?yàn)閿[頭五軸,在向下加工的時候,不是單獨的Z運動,是Z與X或Y一起運動。此時的假五軸,編程將十分麻煩,調試更加困難,此時也不能使用三軸的G51偏移功能。

假五軸、真五軸與三軸數控機床有什么區別呢?
