什么是角度頭?角度頭的應用與分類

[原創內容] 發布于:2018-08-18 14:23:00 閱讀:5395次 編輯:思誠市場部

什么是角度頭?

角度頭是一種常用的機床附件,機床安裝上角度頭后可以讓刀具輸出中心線與機床主軸中心線成特定的角度對工件進行加工,廣泛應用于能源、航空、汽車、模具等機械加工的各個領域,可以完成銑削、鉆孔、攻絲、鏜銷等加工工序。使用角度頭,無需改變機床結構就可以極大地增大其加工范圍和適應性,實現立臥轉換五面加工及特定角度斜面加工,并且使一些用傳統方法難以完成的加工如狹小空間深腔內加工得以實現,,同時能減少工件重復裝夾,提高加工精度和效率。

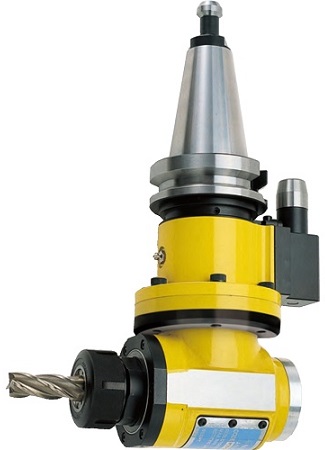

角度頭圖片

?

角度頭適用哪些類型機床?

角度頭主要用于加工中心、鏜銑床、立車等機床上,加工中心角度頭可以放置刀庫中,并可以在刀庫和機床主軸之間自動換刀,就像一把具有復雜特殊功能的標準刀柄;中型及重型角度頭需要擁有較大的剛性和扭矩,適用于重切削加工需求,一般通過法蘭或自動換頭等機構剛性聯接。

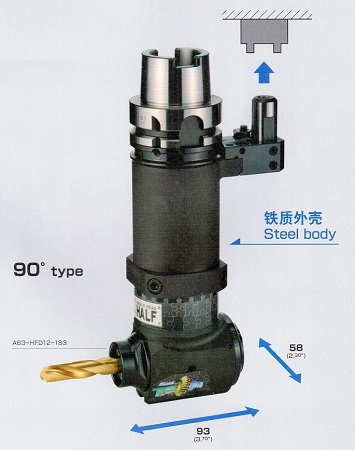

角度頭細節圖

?

角度頭的應用

角度頭可以完成銑削、鉆孔、攻絲、鏜銷等加工工序,機床安裝上角度頭后可以讓刀具輸出中心線與機床主軸中心線成特定的角度對工件進行加工,無需改變機床結構就可以極大地增大其加工范圍和適應性,實現立臥轉換五面加工及特定角度斜面加工,并且使一些用傳統方法難以完成的加工如狹小空間深腔內加工得以實現,同時能減少工件重復裝夾,提高加工精度和效率。同時角度頭相當于給機床增加了一根軸,在某些大型工件不易翻轉或是高精度要求的情況下,比第四軸更實用。廣泛應用于能源、航空、汽車、模具等機械加工的各個領域。

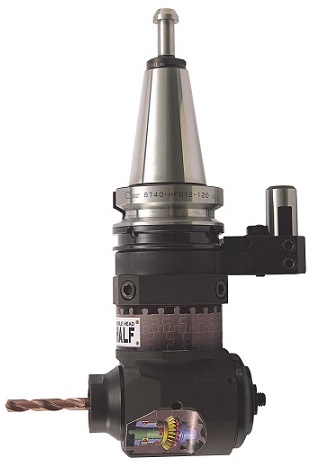

90°角度頭

?

角度頭分類

1、單輸出直角角度頭——輸出與機床主軸成90度,該類型的角度頭較為常見,剛性較佳,可廣泛應用于各類使用場合。

2、雙輸出直角角度頭——雙輸出與機床主軸成90度,該角度頭采用雙向輸出,且雙向的同心精度、垂直精度較佳,可以很好地解決使用者在需求高精度時手動轉角度、打表校正的麻煩,避免重復誤差,提高生產加工效率和精度。

3、固定角度角度頭——角度頭按固定特殊角度(0-90度)輸出,用于特定角度面的銑削、鉆孔、攻絲等加工。

4、萬向角度頭——又稱萬能角度頭,該角度頭刀具的旋轉中心線與機床主軸旋轉中心線所成角度可調,可調角度范圍一般為-90~+90度,但也有一些特殊的可調超過90度。

5、延長銑頭——延長銑頭輸出與機床主軸成0度(中心一條直線);

6、其他特殊角度頭;

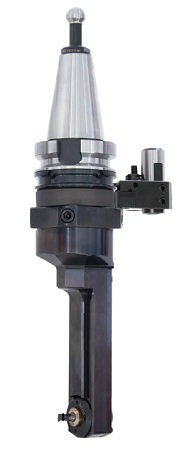

角度頭細節圖

?

角度頭應用場合

 1、管道內壁或狹小空間及孔內壁切槽鉆孔等;

2、精密工件,一次性固定,需加工多個面時;

3、相對基準面,進行任意角度的加工時;

4、加工保持在一個特殊角度進行仿形銑銷,如球頭端銑加工時;

5、孔中孔,銑頭或者其它工具無法探進孔中加工小孔時;

6、加工中心無法加工的斜孔、斜槽等,如發動機、箱殼內部孔;

7、大型工件實現一次裝夾,多面加工;

8、其他特殊工況;

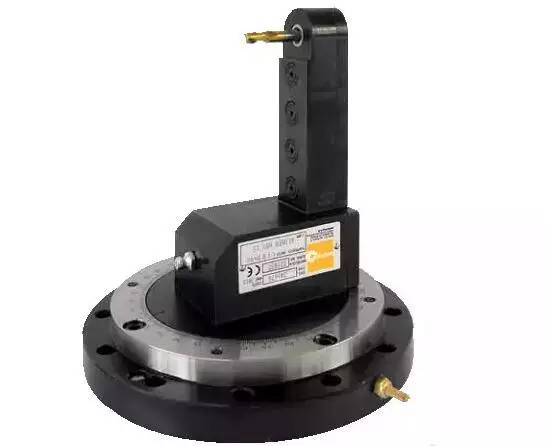

MST角度頭

?

使用角度頭注意事項

1、一般角度頭均采用非接觸式油封,在加工過程中如有使用冷卻水,需要在噴水前先運轉,并調整冷卻水噴嘴方向,使之朝刀具噴水,可避免冷卻水滲入本體之虞,以延長壽命。

2、避免長時間在最高轉速持續加工運轉。

3、參照各型號角度頭的參數特性,在適當?shù)募庸l件下使用。

4、使用前,需先確認試運轉數分鐘熱機。每次加工時,需選擇適當?shù)霓D(zhuǎn)速和進給加工。加工時的轉速、進給與切深應以漸進方式做調整,直到獲得最大加工效率。

5、一般標準角度頭加工時,需避免加工會產生灰塵、微粒的材質(如:石墨、碳、鎂及其他復合材料等)。

?

(角度頭加工視頻)
