一、前言
EROWA工裝夾具強力卡盤P能快速、簡單地安裝在各種機床上?，F(xiàn)在的生產如果沒有強力卡盤，幾乎無法想像。無論是鐵床、鉆床，或是成形磨床或平面磨床，又或是分度頭主軸、車床：強力卡盤都完全適用。
所有機床上統使用一致的夾緊系統，完全消除了停機時間。
二、特點
1、無論是安裝于T型槽機床工作臺還是內置于機床主軸上，這都是很好的解決方案。
2、五面開放對于臥式加工中心非常重要。低矮的卡盤對于小型機床作用尤為顯著。
3、手動操作時可用氣槍，或用內連的氣動控制裝置操作。
4、自動化操作時，卡盤上的托板位置被監控(EROWA標準）。支撐表面自動清潔。
5、各種不同型式的卡盤使其能靈活適用于您現有的機床基座。

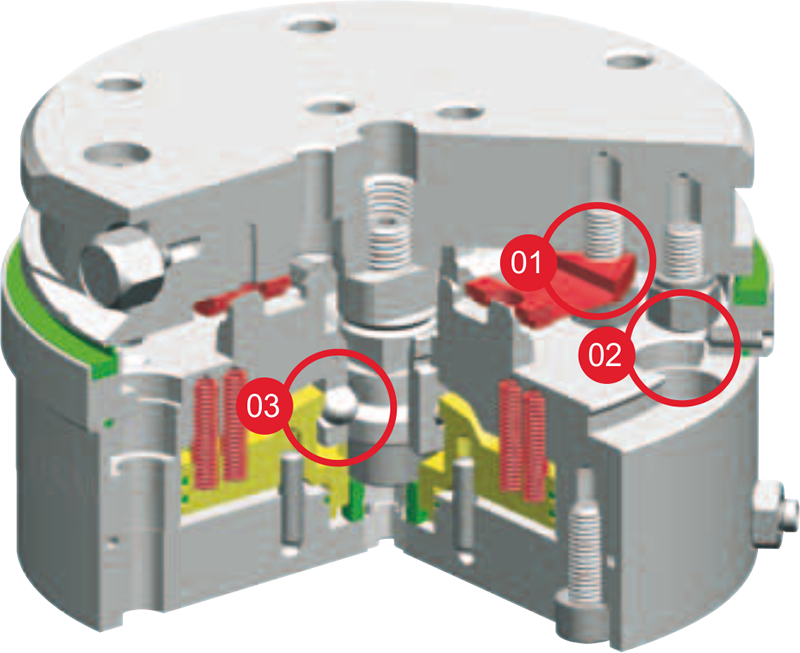

三、功能
1、中心定位片
--精磨的定位槽和0.7mm厚的彈性片確保了G定位片定位時的滑潔和強力。
2、清潔
--在夾緊過程中，接觸支撐面的清潔是用壓編空氣完成的。
3、球鎖
--自鎖球鎖產生10,000 N的夾緊力，即使在沒有氣壓的情況下也可維持100%的夾緊力。
四、技術參數
| 托板尺寸 | ?115 mm, ?148 mm和ITS 50 |
| 卡盤尺寸H x ? | H = 51mm x ?156 mm |
| 系統高度（卡盤和托板） | H = 91 mm |
| 建議工件尺寸 | 最大至160 x 160 x 250mm |
| 重復定位精度 | 0.002mm |
| 轉位 | 4 x 90° |
| 夾緊力 | 10,000 N |
| 夾緊力產生 | 彈簧力 |
| 卡盤松開 | 壓縮空氣，最小6bar |
| 操作 | 控制盒或氣槍 |
?
