各個行業的機械工程師們始終在尋找加工效率更高、但成本更低的刀具。伊斯卡工程師團隊全方位考慮,持續升級其孔加工解決方案。全方位考慮開啟了一種對設定主題進行調研和研究的提問式思考模式。要實現高效孔加工應用需要洞察力以迎接挑戰。伊斯卡的全方位思考方式旨在協助客戶在加工過程中提供性價比更高的孔加工解決方案。
多年來,伊斯卡的工程師們通過與用戶的密切合作,發現市場上加工平底孔的應用呈增長態勢。常見的應用是加工90°沉頭螺釘孔以及方肩孔。平底孔的常規加工方式是鉆孔后進行銑削或車削加工。鉆孔之前還需要用中心鉆加工出預鉆孔以便為下一工步確定位置,中心鉆一般是特殊形狀的鉆頭,這種工藝至少需要采用2-3把不同的刀具進行兩種不同的加工來實現平底孔加工。
伊斯卡新的FCP可換頭式平底鉆頭實現了僅需采用單一平底鉆頭即可實現平底孔加工,通過這種創新的快換刀頭,伊斯卡節省了其他額外的加工步驟,降低了平底孔的加工時間。
FCP刀頭
此刀頭可裝夾于標準束魔鉆頭(SUMOCHAM)鉆桿。用戶不需額外購買鉆桿,這使得用戶能快速、方便地完成對鉆頭的升級。

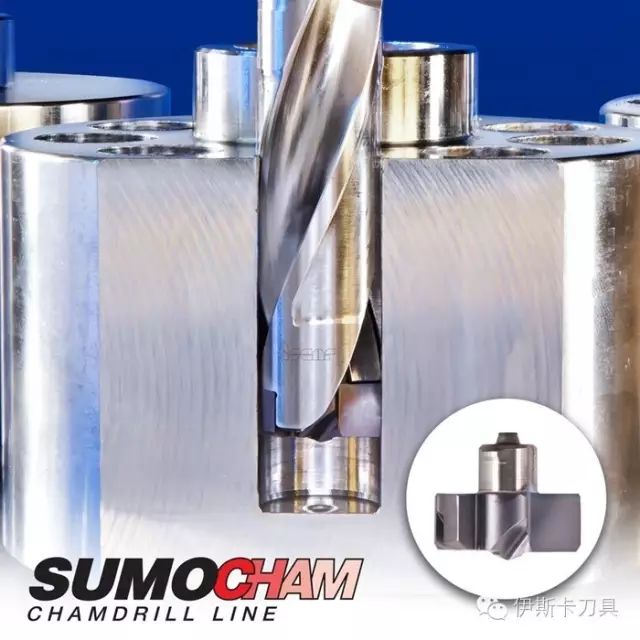

FCP刀頭直徑范圍為8.0-25.9mm,標準刀頭直徑基于整數值按0.1mm遞增。FCP刀頭設計有中心鉆尖,使得其能于鉆深比為5XD以內,以及有導引孔的情況下對更大鉆深比進行直接鉆削。僅因不需要導引孔,新刀頭不僅縮短了加工周期,還減少了鉆削加工所需的刀具數量,因而能為客戶帶來顯著的成本降低。(圖1)
HCP刀頭
除了FCP刀頭,伊斯卡還提供新型的受專利保護的HCP刀頭,該刀頭被視作為加工ISO-P及ISO-K材料組的首選。這意味著采用一款刀頭可替代之前的兩款刀頭,為用戶減少了刀頭及鉆桿的庫存數量。
此產品的主要優點是能快速而高效地切入工件材料。刀頭凹弧面切削刃的獨特屬性確保了鉆頭能平穩地切入工件材料并持續、輕快地進行鉆削加工。事實證明采用這種鉆頭可獲得更好的圓柱度及出色的被加工表面質量。新型HCP刀頭可裝夾于任一具有對應尺寸定位槽的束魔鉆頭(SUMOCHAM)鉆桿上。
HCP刀頭由采用了TiAlNPVD納米涂層技術的IC908合金牌號制成,具有以下特點:更高的抗剝落性; 更高的耐磨性;穩定、可預見的磨損;適用于微量潤滑(MQL);高的被加工表面質量;更長的刀具壽命。
此外,

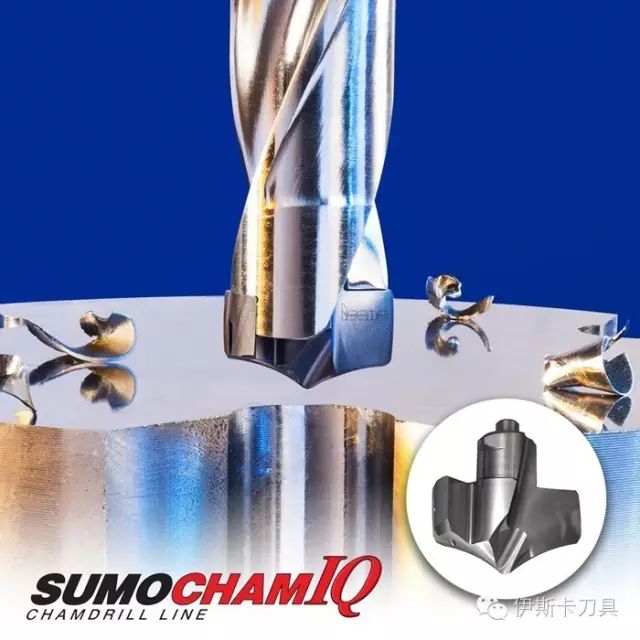

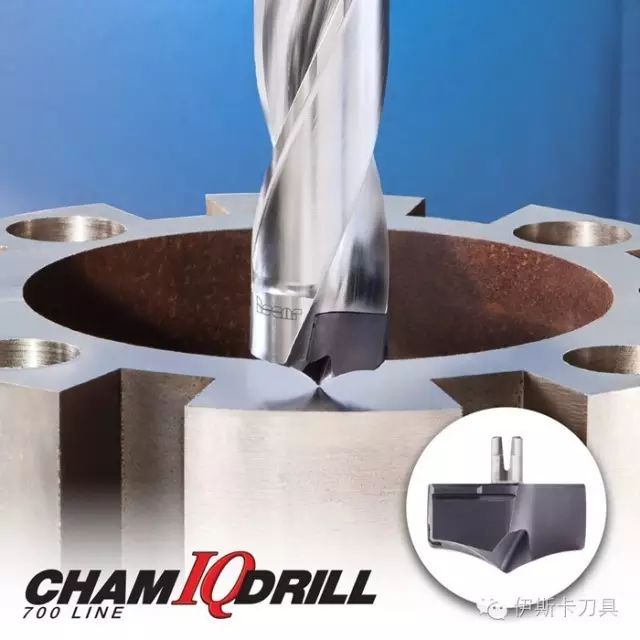

伊斯卡還推薦兩款技術創新概念的鉆頭:SUMOCHAM-IQ (圖2)及 CHAM-IQ-DRILL (圖3)。
這兩個系列的鉆頭帶有獨特的凹弧面設計切削刃。伊斯卡受專利保護的刀頭形狀使得鉆頭初始接觸工件材料開始鉆削時就能有效降低切削力。這種刀頭使得鉆頭在大懸伸鉆削加工中也不需導引孔。這有效縮短了加工時間并減少了刀具庫存。并使得在型腔中進行深孔鉆削不僅不再困難,而且變得非常簡單。
伊斯卡新的鉆孔方法及對孔加工方式的全方位思考有效降低了加工成本,伊斯卡還承諾采用新型鉆頭能獲取高生產率。
