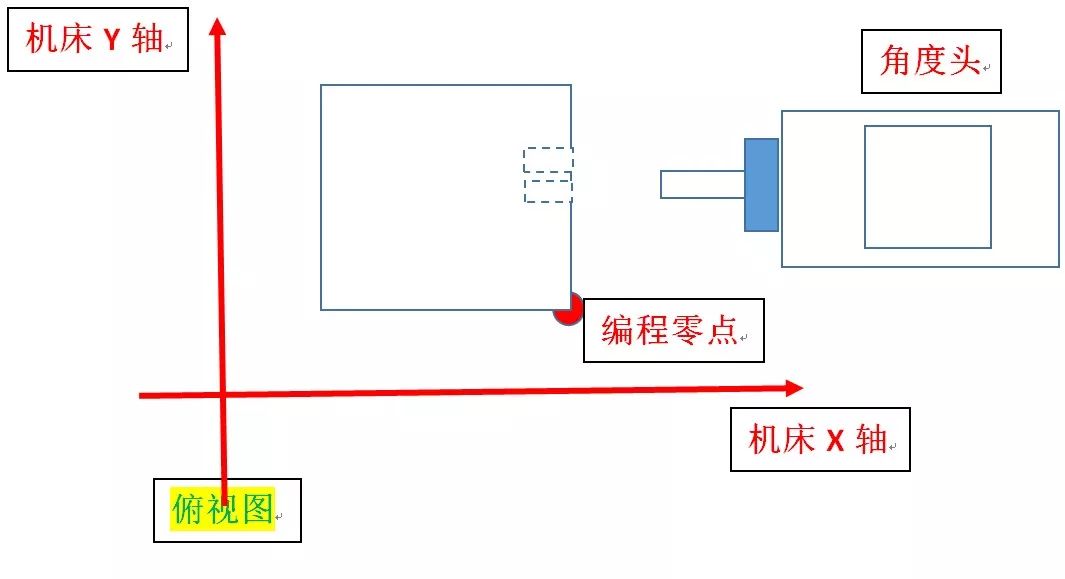

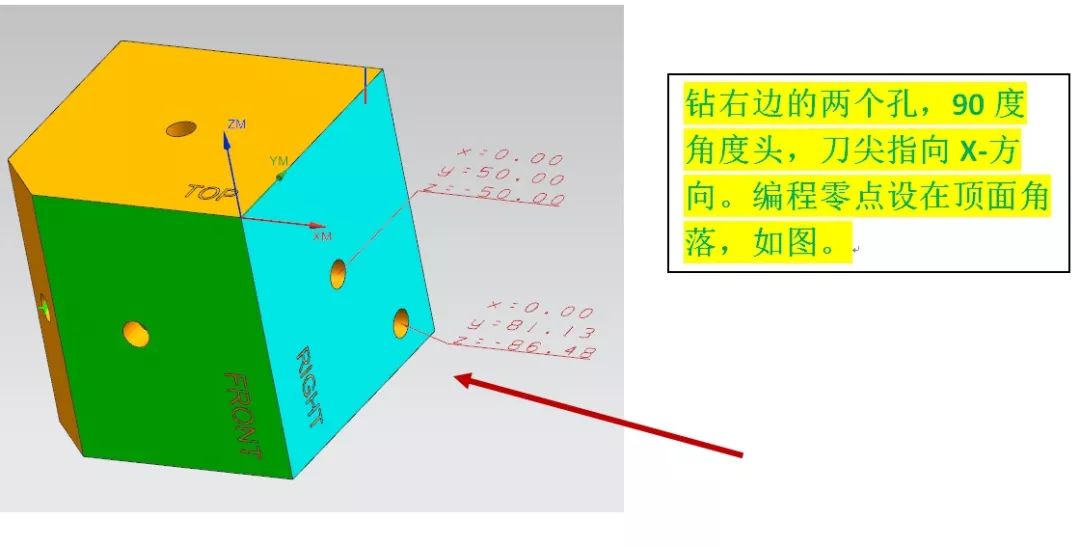

角度頭有側銑頭之稱，角度頭如何編程呢？下面小編已角度頭鉆孔為案例講述一個編程案例。鉆右邊的兩個孔，90度角度頭，刀尖指向X-方向。編程零點設在頂面角度，如下圖。
代碼：
G40 G90 G80 G49
G91 G28 Z0.0 X0. Y0.
T1 M06
G17 G54 G90 G0 Y50. X20. (刀尖位于孔右上方）
S1000 M04 (反轉，通過角度頭后變成正轉)
G43 Z-50. H01 M08 (下到第一個孔的中心)
G19 (YZ平面加工)
G98 G81 Y50. Z-50. X-10. F250. R3. (孔中心：Y50.Z-50. 孔深-10.)
Y81.13 Z-86.48 (鉆第二個孔)
G80 G00 X20. (往X+方向移動，離開工件)
G17
G91 G28 Z0.0
G91 G28 X0.0 Y0.0
M30
G40 G90 G80 G49
G91 G28 Z0.0 X0. Y0.
T1 M06
G17 G54 G90 G0 Y50. X20. (刀尖位于孔右上方）
S1000 M04 (反轉，通過角度頭后變成正轉)
G43 Z-50. H01 M08 (下到第一個孔的中心)
G19 (YZ平面加工)
G98 G81 Y50. Z-50. X-10. F250. R3. (孔中心：Y50.Z-50. 孔深-10.)
Y81.13 Z-86.48 (鉆第二個孔)
G80 G00 X20. (往X+方向移動，離開工件)
G17
G91 G28 Z0.0
G91 G28 X0.0 Y0.0
M30

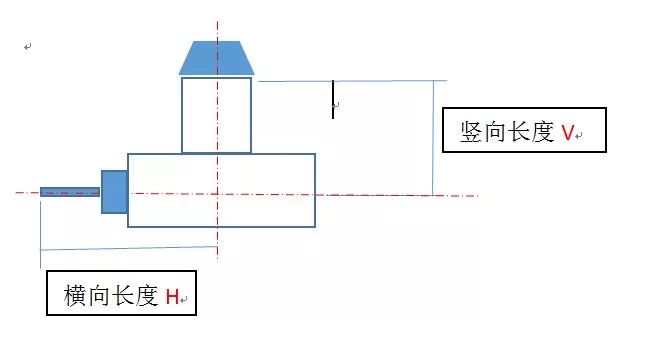

1、角度頭的長度讀取與加工坐標的設置。問題：如下圖，機床是怎樣讀取角度頭的橫豎長度(VH)的呢？
先看坐標的設置：

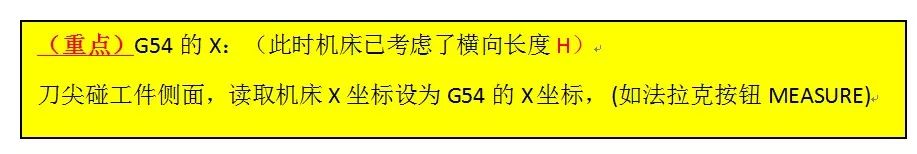

（重點）G54的X：（此時機床已考慮了橫向長度H）刀尖碰工件側面，讀取機床X坐標設為G54的X 坐標， (如法拉克按鈕MEASURE)
G54的Y坐標設置:
刀徑碰工件前面，讀取機床Y坐標，再移動一個半徑值，設為G54的Y 坐標。與一般設定一樣。
刀徑碰工件前面，讀取機床Y坐標，再移動一個半徑值，設為G54的Y 坐標。與一般設定一樣。
總結：
1. 角度頭的長度是通過設置坐標來計算在內的，（可以不必知道角度頭的橫豎準確長度VH）。
2. 簡單的角度頭在主軸定位后，通常只能加工一個方向。

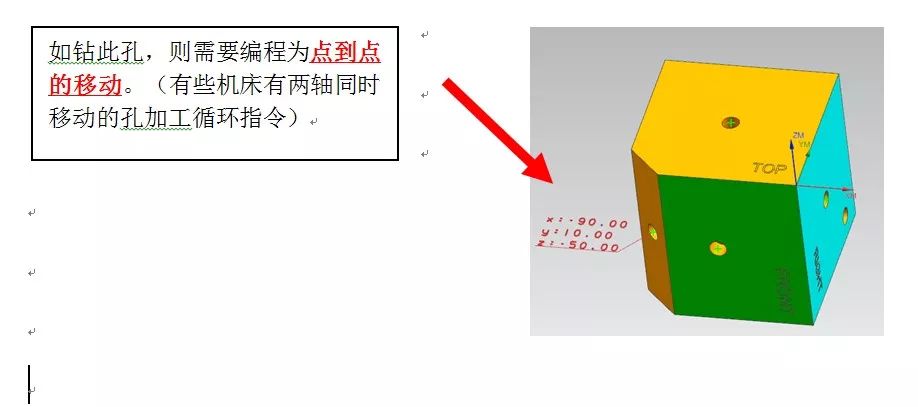

2、加工面不平行機床軸向。
1. 角度頭的長度是通過設置坐標來計算在內的，（可以不必知道角度頭的橫豎準確長度VH）。
2. 簡單的角度頭在主軸定位后，通常只能加工一個方向。
2、加工面不平行機床軸向。
3、機床的可選項功能
1. 有些高端機床可能有角度頭的參數設置，如橫豎長度。
1. 有些高端機床可能有角度頭的參數設置，如橫豎長度。

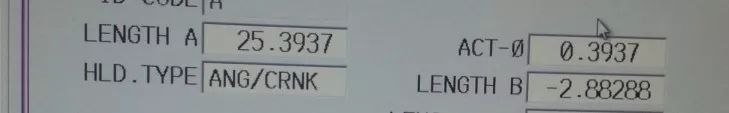

2. 有些高端機床可能有特定的參數設置界面，如：
機床的附件（attachment）

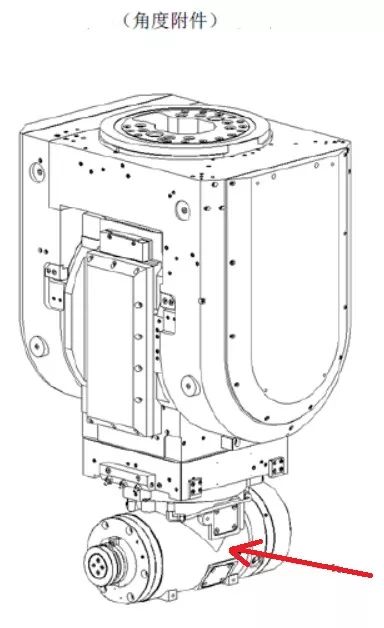

1. 以上所講是比較小的角度頭，可以考慮直接從刀庫自動換刀，有些角度頭尺寸較大，如下圖，稱之為附件。通常這種附件是有附加的存儲空間(attachment room).
1. 以上所講是比較小的角度頭，可以考慮直接從刀庫自動換刀，有些角度頭尺寸較大，如下圖，稱之為附件。通常這種附件是有附加的存儲空間(attachment room).
附注：
1. 可調角度頭。如下圖，這種角度頭的編程通常用到宏程序讀長度補償。
1. 可調角度頭。如下圖，這種角度頭的編程通常用到宏程序讀長度補償。
2. 角度頭的軟件編程。
角度頭的編程通常用到宏程序讀長度補償。如果軟件后處理得當，最好是軟件編程，通過軟件來考慮長度補償。
角度頭的編程通常用到宏程序讀長度補償。如果軟件后處理得當，最好是軟件編程，通過軟件來考慮長度補償。
