刀具預調儀是一種可預先調整和測量刀尖長度、直徑的測量?jī)x器,該儀器若和數控機床組成DNC網絡后,還可以將刀具長度、直徑數據遠程輸入加工中心NC中的刀具參數中。此種方法的優點是預先將刀具在機床外校對好,裝上機床即可以使用,大大節省輔助時間。但是主要缺點是測量結果為靜態值,實際加工過程中不能實時地對刀具磨損或破損狀態進行更新,并且不能實時對由機床熱變形引起的刀具伸縮進行測量。
試切法對刀就是在工件正式加工前,先由操作者以手動模式操作機床,對工件進行一個微小量的切削,操作者以眼觀、耳聽為判斷依據,確定當前刀尖的位置,然后進行正式加工。該方法的優點是不需要額外投資添置工具設備,經濟實惠。主要缺點是效率低,對操作者技術水平要求高,并且容易產生人為誤差。在實際生產中,試切法還有許多衍生方法,如量塊法、涂色法等。
此種機內對刀方式是利用設置在機床工作臺面上的測量裝置(對刀儀),對刀庫中的刀具按事先設定的程序進行測量,然后與參考位置或者標準刀進行比較得到刀具的長度或直徑并自動更新到相應的NC刀具參數表中。同時,通過對刀具的檢測也能實現對刀具磨損、破損或安裝型號正確與否的識別。
機內對刀儀一般由傳感器、信號接口以及對刀宏程序軟件組成。
按照傳感器工作方式,機內對刀儀可以分為接觸式對刀儀和激光對刀儀兩類。其中的接觸式對刀儀自身的重復測量精度為1μm,又可以根據對刀儀信號傳輸方式的不同,進一步細分為以下幾類:電纜式對刀儀;紅外線式對刀儀;無線電式對刀儀。
紅外線式對刀儀,信號傳輸范圍一般在6m以?xún)?nèi)。其優點是采用編碼的HDR(高速數據傳輸)紅外技術從而避免了電纜拖曳帶來的不便和潛在的安全威脅,對刀后可以隨時從工作臺面取下不占用加工空間,并且可以多臺機床共用一臺對刀儀從而降低綜合成本。其缺點是在小型加工中心上使用時性?xún)r(jià)比不高。由其特點決定,該類對刀儀多用于中型機床以及大型的數控立車等。

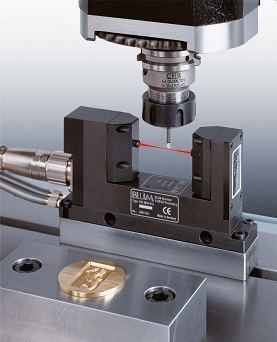

激光對刀儀,如激光對刀儀Nano刀具測量系統 Laser Control Nano NT ECP87.0634-015-NT-A1-SET,該產品的基本原理為采用聚焦激光光束為觸發媒介,當激光光束被旋轉的刀具遮蔽時,產生觸發信號。和接觸式對刀儀有本質不同的是激光對刀儀采用非接觸測量,在對刀時沒有接觸力,因而可以對極其細小的刀具進行測量而不用擔心由于接觸力導致細小刀具的折損,自身重復測量精度達到0.1μm。同時,由于測量時,刀具以加工速度高速旋轉,所以測量狀態幾乎完全等同于實際加工狀態,提高了對刀的實用精度。由于采用激光技術,該對刀儀可以對刀具外形進行掃描而測量刀具的輪廓,并可以對多刃刀具的單個刀刃進行破損監測。其主要缺點是結構復雜,需要額外的高質量氣源對內部結構進行保護,造價較高,主要適用于高速加工中心。
