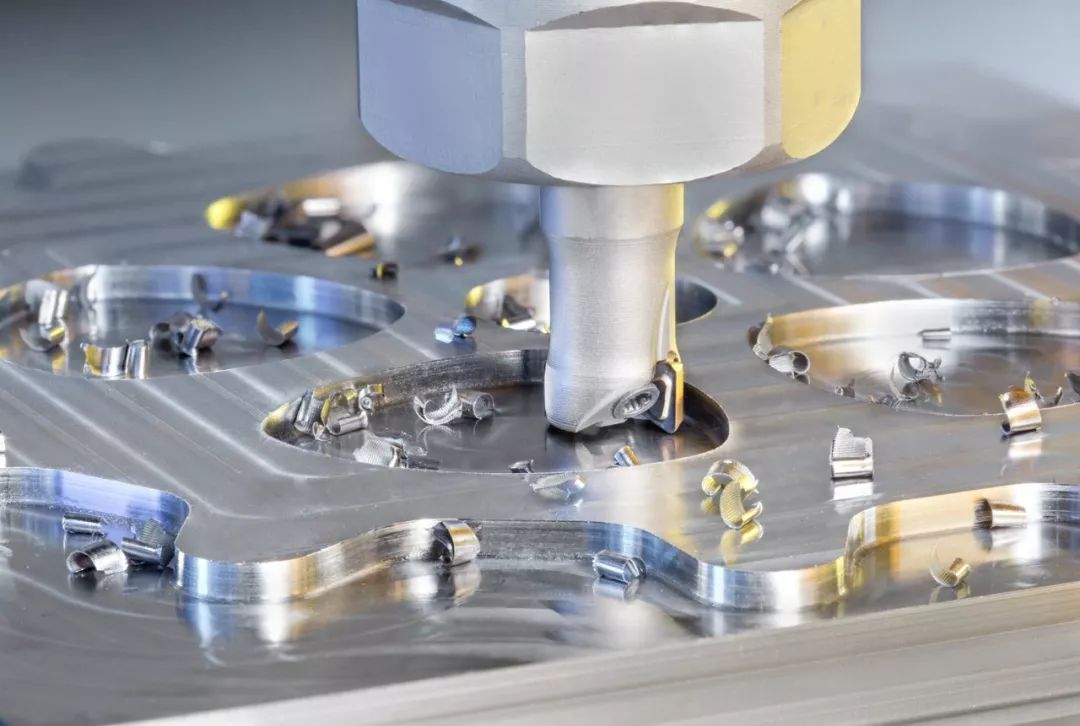

伊斯卡拓展了其銑削系列,推出超小直徑可轉位立銑刀NAN3MILL,90°主偏角銑刀直徑范圍為8-10 mm,夾持三角形刀片。銑刀帶90°主偏角,前沿的設計能降低切削力,實現輕快切削,提高坡走銑性能。銑刀體表面做了特別的單層硬涂層處理,使得排屑流暢,使得刀體因免于腐蝕及磨損而受到保護。銑刀最大切削深度為3 mm。單面三角形刀片裝夾于銑刀上在徑向及軸向形成正傾角,修光刃設計得以獲取高的被加工表面光潔度。銑刀片由伊斯卡技術前沿的束魔技術(SUMO TEC)合金牌號制成,該技術有助于大幅提高生產率。
銑刀設計的關鍵要素是找到既能夾持刀片又能防止元件掉落的方法。新銑刀具有采用獨特的高剛性螺釘頭對銑刀片進行楔形夾緊的特點,在銑刀片的轉位操作中無需完全取下夾緊螺釘,這對如此小的元件而言非常重要;因銑刀片非常小,特別的關鍵要素是將其安置于定位槽中。
全新NAN3MILL系列設計用于常見的使用整體硬質合金立銑刀的場合。相比于整體硬質合金立銑刀,源于可轉位銑刀的優勢,新系列具有更顯著的成本效益。對于不同的工業領域的生產制造商而言,在小規格,小型零部件及組件加工中,NAN3MILL可轉位立銑刀因夾持刀片數量多于一片而能提供更具吸引力的解決方案。全新HM390 ETP立銑刀夾持銑刀片HM390 TPKR 0401-PCTR。
在常規采用直徑8-10 mm的整體硬質合金立銑刀銑削小尺寸表面時,新的NAN3MILL銑刀系列為用戶提供了可行的,經濟的選項。在這個直徑范圍內,許多相競爭的可轉位銑刀解決方案齒數更少,這將對生產率及加工穩定性帶來直接的影響。在當今市場上,直徑8mm的NAN3MILL HM390 ETP銑刀是最小的多齒可轉位銑刀。
