如何低成本實現附加一軸?使三軸機床變"四軸機床”

[原創內容] 發布于:2019-06-17 14:21:19 閱讀:1798次 編輯:思誠市場部
在實際加工中,MST角度頭可以完成銑削、鉆孔、攻絲、鏜銷等加工工序,機床安裝上角度頭后可以讓刀具輸出中心線與機床主軸中心線成特定的角度對工件進行加工,無需改變機床結構就可以極大地增大其加工范圍和適應性,實現立臥轉換五面加工及特定角度斜面加工,并且使一些用傳統方法難以完成的加工如狹小空間深腔內加工得以實現,同時能減少工件重復裝夾,提高加工精度和效率。同時MST角度頭相當于給機床增加了一軸,在某些大型工件不易翻轉或是高精度要求的情況下,比第四軸更實用。



(加工案例)

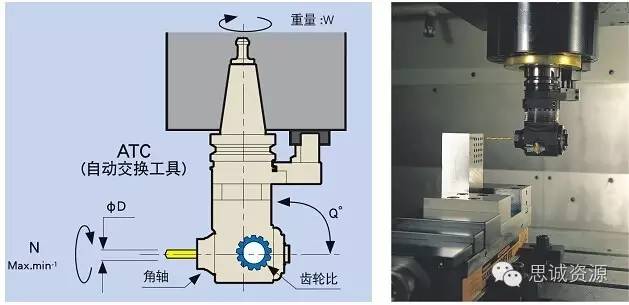

1、以鉆孔、攻絲為目的最佳設計
MST角度頭80%是用在鉆孔和攻絲加工中,融合了必要的剛性和精度的最佳設計,構造簡單。每個機械種類型號有不同的方案,MST角度頭定位塊,可以根據交換定位拴和調整其長度來對應。


2、輕松解決對傳統角度頭的不足之處

傳統角度頭

1、價格昂貴;

2、貨期長,規格等技術確認非常費時。即使訂了貨也無法馬上拿到。需要重新安裝定位塊。使用方法復雜;

3、笨重,高達5.5KG!體積大,無法在小型加工中心上使用;

4、修理困難,由于需要寄回原廠修理耗時長,修理費用昂貴。


MST新概念角度頭

1、價格便宜;

2、交貨迅速,即買即用!也可使用自制定位塊;

3、輕量小巧,只有1.8KG~,最大限度減少本壁厚,小型M/C也可進行ATC交換;

4、自己可修理,分解組裝簡單,生產停止時間為最短!降低運行成本;

5、最合適與腔內加工;

6、通過定位塊同定位栓的組合,對應所有種類的定位塊,現在正在使用的定位塊也能繼續利用。

如何低成本實現附加一軸?使三軸機床變

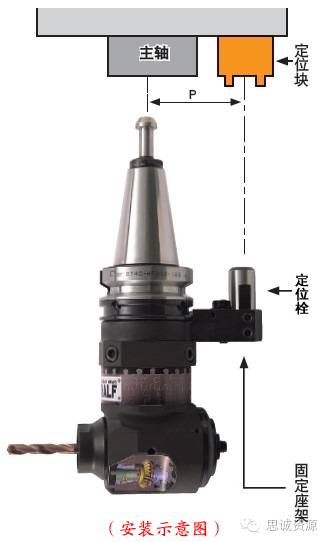

3、安裝簡單

固定座架和定位栓組合對應所有定位塊。

如何低成本實現附加一軸?使三軸機床變

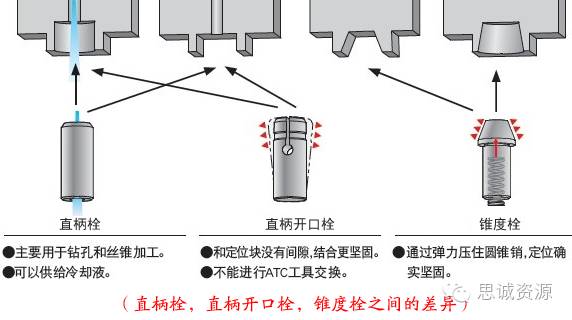

可以照常利用主軸旁原有定位塊,安裝類型有直圓孔型,直槽型,錐槽型,錐孔型。沒有裝定位塊的機床,用戶可進行簡單追加工的通用固定塊。

如何低成本實現附加一軸?使三軸機床變

供給冷卻液,使用直柄栓時,如安裝冷卻液導管(LOC6)可以將冷卻液確切提供至刃尖。

如何低成本實現附加一軸?使三軸機床變

可以調整定位拴的高度,只放松螺栓就可以簡單調整栓的長度,再進行交換。也可以用內六角扳手上下轉動放松螺絲,簡單地調整卡爪。

如何低成本實現附加一軸?使三軸機床變

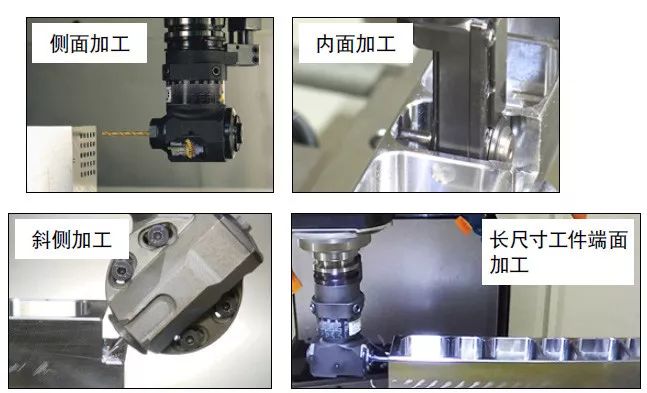

4、加工應用案例

不用重新裝夾工件,可進行側面,內面等各個方向加工。

如何低成本實現附加一軸?使三軸機床變
