一套好的快速精密定位夾具，主要依靠的是電極座和卡盤的共同作用，卡盤主要起得是夾具定位作用。而要保證一個產品的加工精度，更重要是電極座即電極夾頭。因為電極座是與工件直接接觸的部件，而且也是定位精密的主要部件。
電極座怎么定位精度，卡盤又是如何鎖緊的？
電極座怎么定位精度，卡盤又是如何鎖緊的？

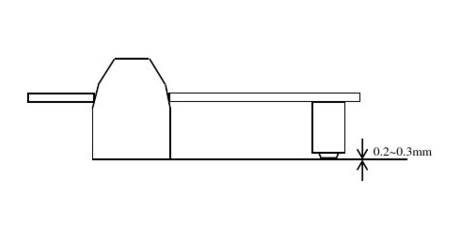

1.垂直將電極座輕放上去，在夾具未鎖緊時，電極座的4個六角釘未完全貼合卡盤基準面。

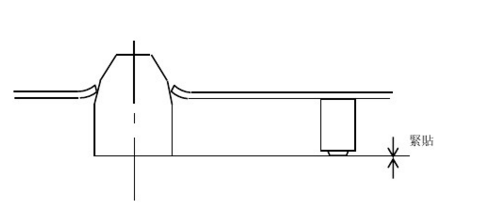

2.當電極座被鎖緊時，電極座的4個六角釘完全貼合基準平面，同時電極座下的定位片會發生柔性變形，從而起到分中作用。

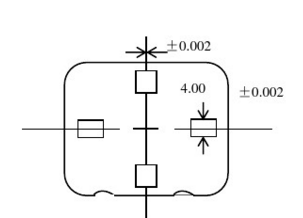

3.為什么定位片的變形能夠產生高精度？因為定位片的分中公差和4個長方孔的公差都在±0.002mm以內，所以在可以保證電極座的重復定位公差。

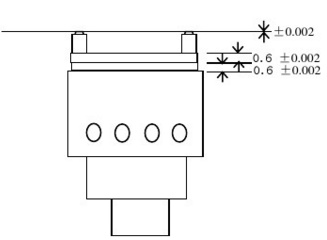

4.每個電極座在出貨前，檢測人員將會進行調校，確保公差在±0.002mm之內，當工件裝在電極座上進行加工時，鑼出來的工件平面度也在±0.002mm以內。

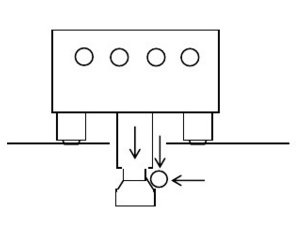

5.在鎖緊電極座過程中，先裝好拉釘并鎖緊，然后垂直輕放到定位座上并鎖緊；當鎖緊時鋼珠會頂?shù)嚼敪h(huán)，借助拉釘環的斜面產生向下的壓力，從而鎖緊電極座。
