螺旋絲攻(SP)是目前市場上，最通銷的產品 本課題從基礎簡易的說明、介紹螺旋絲攻：
01什么是螺旋絲攻？

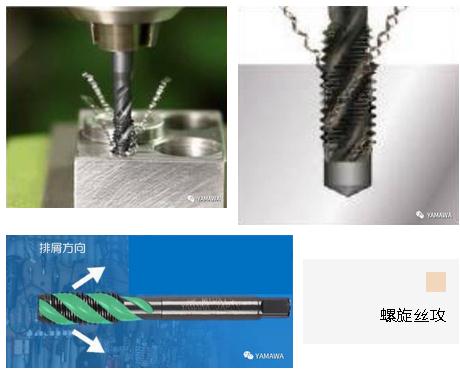

溝槽呈螺旋形(螺旋溝)的絲攻。
主要用于盲加工上，切屑從后端排出(與絲攻前進的方向相反) 。
? 切削絲攻的構型種類、排屑方向和底孔形狀
溝槽呈螺旋形(螺旋溝)的絲攻。
主要用于盲加工上，切屑從后端排出(與絲攻前進的方向相反) 。
? 切削絲攻的構型種類、排屑方向和底孔形狀
?匯整螺旋絲攻的特征如下:
1) 最適合加工盲孔 。
2) 絲攻容易切入材料，切削力佳。
3) 因?yàn)闇铣事菪隣?，刀尖的?qiáng)度小，不適合加工過硬的材料。(約至45HRC)
4) 常因切屑造成加工問題。
1) 最適合加工盲孔 。
2) 絲攻容易切入材料，切削力佳。
3) 因?yàn)闇铣事菪隣?，刀尖的?qiáng)度小，不適合加工過硬的材料。(約至45HRC)
4) 常因切屑造成加工問題。
02適合用螺旋絲攻加工的被削材和切屑形狀
被削材的種類可大致分為鋼鐵合金與非鐵合金2大類，其中切屑呈卷曲連續不中斷的材料，特別適合用螺旋絲攻加工。
加工切屑呈細碎分段的材料時(例如鑄鐵、鋁壓鑄件等)，需特別注意切屑有無順暢排出，避免發生加工問題 。

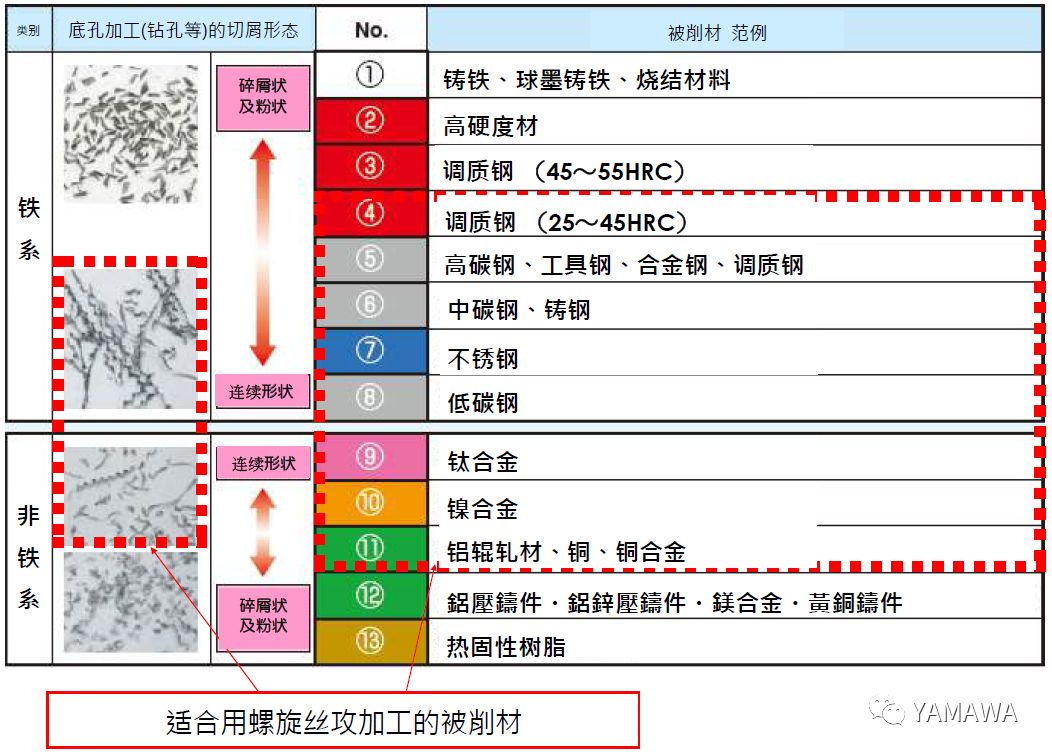

◎各類被削材的切屑形狀
03加工問題與對策
① 崩牙

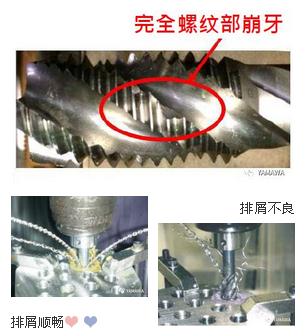

完全螺紋牙崩牙——螺旋絲攻特別容易發生的問題
原因：切屑纏繞在絲攻的螺紋牙上，纏繞的切屑被夾在絲攻的牙山和被削材間， 絲攻在進行切削時 。
受切屑干擾，造成崩牙的情況很常見。
① 崩牙
完全螺紋牙崩牙——螺旋絲攻特別容易發生的問題
原因：切屑纏繞在絲攻的螺紋牙上，纏繞的切屑被夾在絲攻的牙山和被削材間， 絲攻在進行切削時 。
受切屑干擾，造成崩牙的情況很常見。
◎ 對策：
? 降低切削速度。
? 使用高螺旋溝的絲攻。

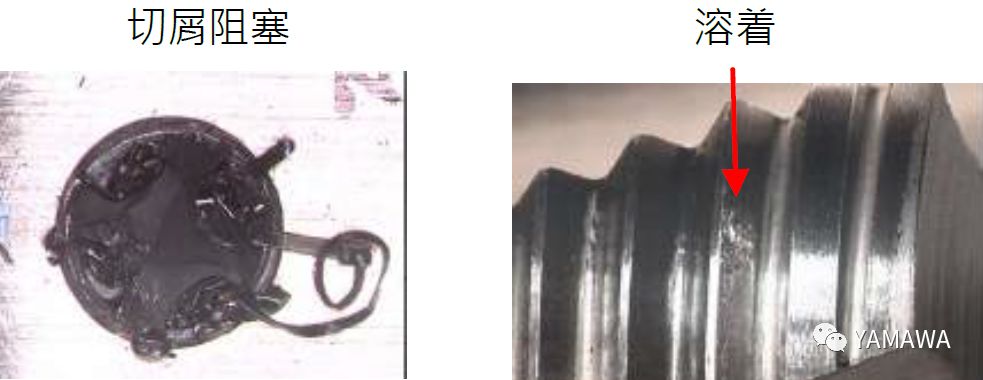

? 用橫軸的NC、M/C使用螺旋絲攻加工時，切屑易纏繞到夾頭，造成切屑阻塞、崩牙、折損的問題，建議使用切屑不會因旋轉力而擴張的低螺旋絲攻或直溝絲攻，改善此問題。

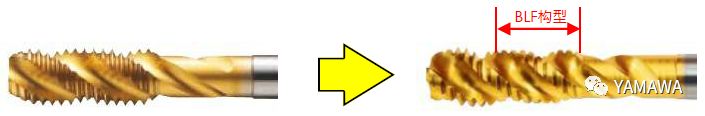

? 采用將完全螺紋牙山，切除半山的(BLF)構型，讓切屑有足夠的排出空間，
改善因排屑不良而造成的崩牙問題。
? 降低切削速度。
? 使用高螺旋溝的絲攻。
? 用橫軸的NC、M/C使用螺旋絲攻加工時，切屑易纏繞到夾頭，造成切屑阻塞、崩牙、折損的問題，建議使用切屑不會因旋轉力而擴張的低螺旋絲攻或直溝絲攻，改善此問題。
? 采用將完全螺紋牙山，切除半山的(BLF)構型，讓切屑有足夠的排出空間，
改善因排屑不良而造成的崩牙問題。
②折損

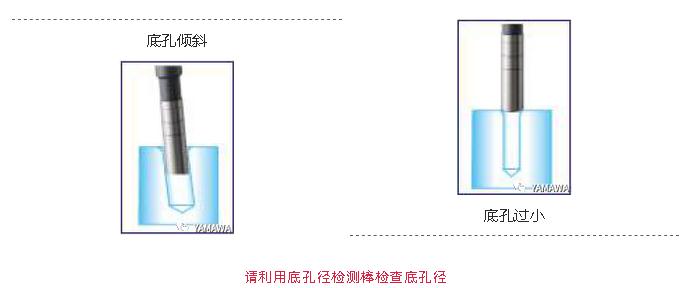

原因：底孔傾斜，底孔過小
◎ 對策：
? 底孔是否傾斜
? 被削材有無晃動(確認虎鉗)

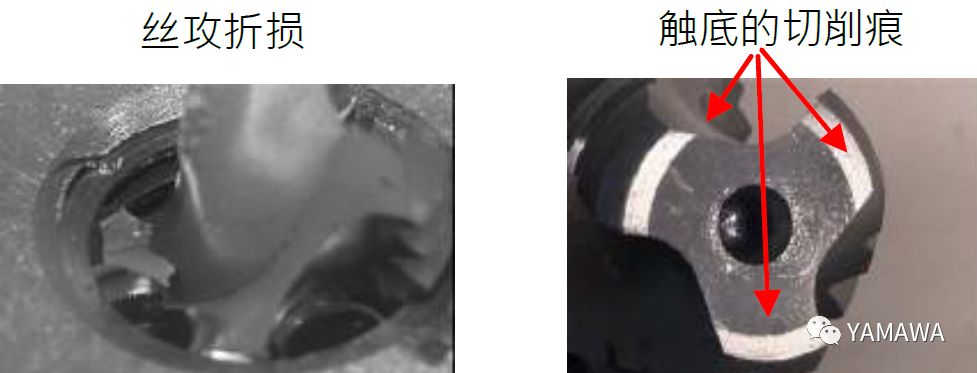

? 加工盲孔時，絲攻有無觸底
? 底孔是否傾斜
? 被削材有無晃動(確認虎鉗)
? 加工盲孔時，絲攻有無觸底
