在生產過程中，我們或多或少的會遇到一些非米制規格的螺紋，諸如UNC/UNF、NPT/NPTF、RC/RP等，對于這些規格的螺紋和我們平常接觸的米制螺紋有很大的區別。在數控程序中不僅需要知道底孔孔徑大小/外徑大小，還得知曉其螺距。才能編制出合適的加工程序。在加工中心上一般內螺紋為主，基于美制螺紋即統一螺紋的內螺紋，分享一點小經驗給大家。若是對你有用請收藏轉發喲！

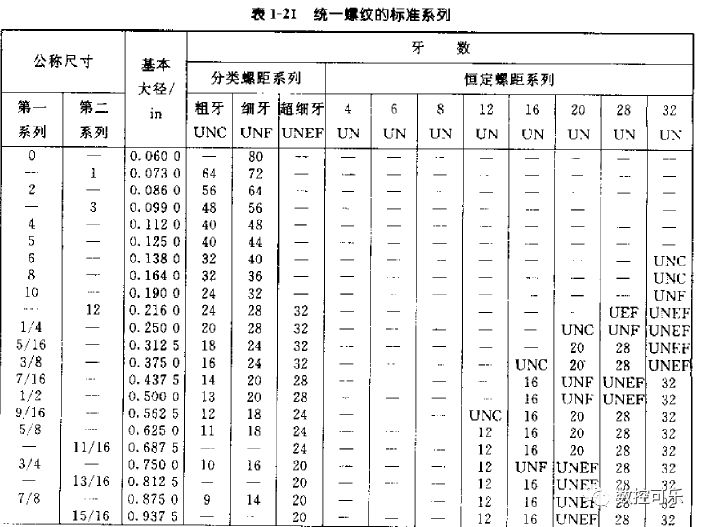

美制螺紋，又名統一螺紋。根據螺距情況，主要分為以下幾種：1.粗牙系列UNC；2.細牙系列UNF；3.特細牙系列UNEF；4.定螺距系列UN。
統一螺紋其一般標注方式為：
粗牙系列 3/8-16 UNC-2B
細牙系列 3/8-24 UNF-2B
特細牙系列 3/8-32 UNEF-2B
定螺距系列 3/8-20 UN-2B
第一位數字3/8表示螺紋外徑，單位為英寸。轉換為米制單位mm要乘以25.4，即3/8×25.4=9.525mm；第二、三位數字16、24、32、20為每英寸牙數即TPI(在25.4mm長度上的牙數，Threads Per Inch)；第三位以后的文字代號UNC、UNF、UNEF、UN為系列代號，最后兩位2B為精度等級(就如M系列的 6H 7H一樣）。由此便可以算出以上四種螺紋的牙距了。悄悄的告訴大家，在數控程序中螺距數據可以直接寫成F[25.4/16]的格式喲，詳見《FANUC 用戶宏程序之變量》一文。資料準備充分，看段程序吧，改天上圖.
G84 G98 Z-20.0 R2.0 F[25.4/16];
下面小編接著為大家介紹一下這一系列螺紋的底孔計算方法。
使用切削絲攻時，底孔計算公式為：S=（D-%*0.01299/TPI）*25.4
其中S為底孔孔徑、D為螺紋大徑、%為牙型飽滿度，一般取75%-80%。以3/8-16 UNC-2B螺紋為例，其底孔S=（0.375-75*0.01299/16）*25.4=7.98（其中0.375即3/8。）。
使用擠壓絲攻時，底孔計算公式為：S=（D-%*0.0068/TPI）*25.4
其中S為底孔孔徑、D為螺紋大徑、%為牙型飽滿度，一般取75%-80%。以3/8-16 UNC-2B螺紋為例，其底孔S=（0.375-75*0.0068/16）*25.4=8.72（其中0.375即3/8。）。
上述公式計算出來的結果符合相關螺紋的標準?？蓪⑵渚庉嫶鏋橐粋€(gè)EXCLE文件，放在手機上。隨用隨查，方便快捷。當然，電腦上更支持。

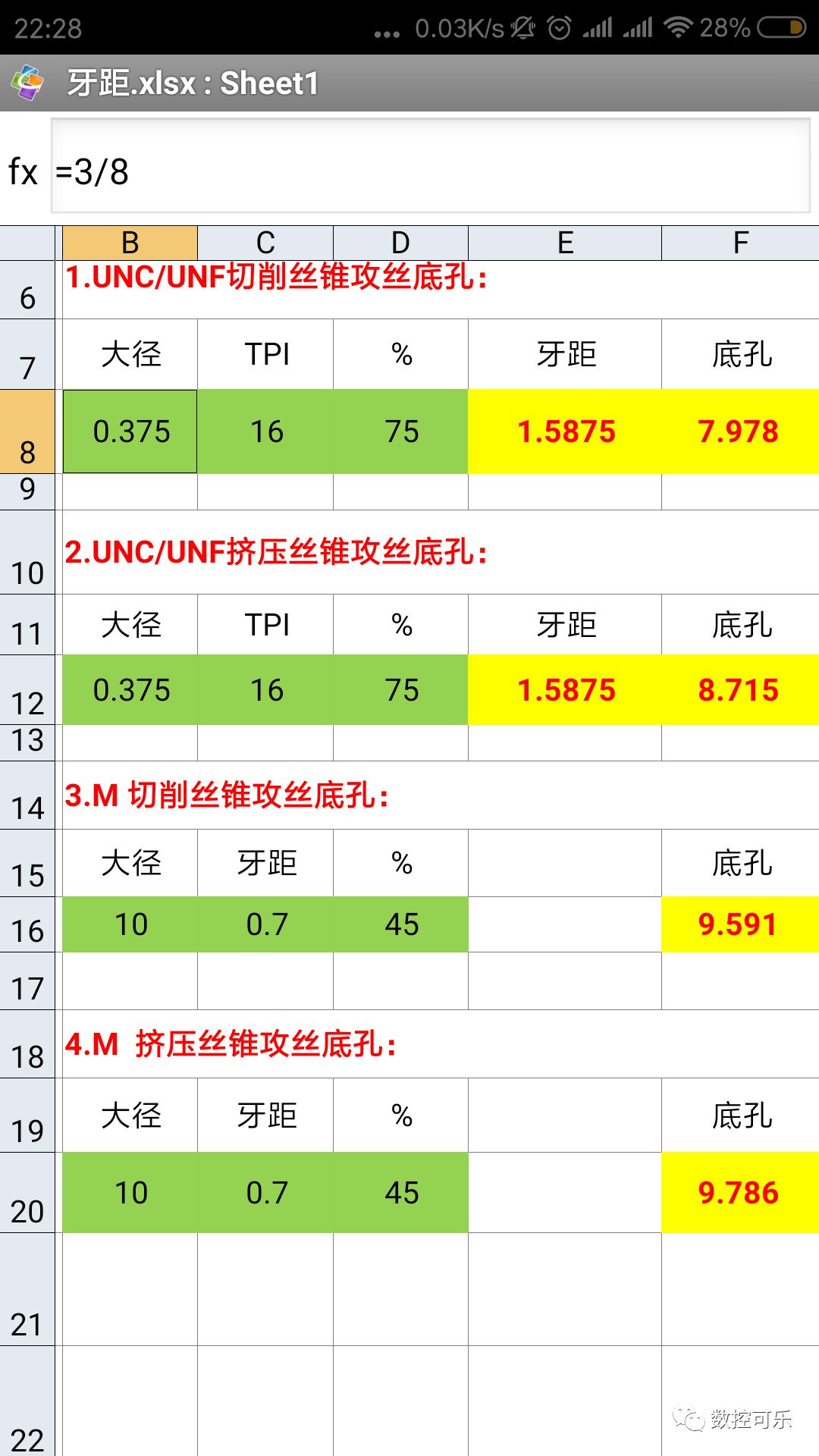

手機上EXCLE文件截圖：
粗牙系列 3/8-16 UNC-2B
細牙系列 3/8-24 UNF-2B
特細牙系列 3/8-32 UNEF-2B
定螺距系列 3/8-20 UN-2B
第一位數字3/8表示螺紋外徑，單位為英寸。轉換為米制單位mm要乘以25.4，即3/8×25.4=9.525mm；第二、三位數字16、24、32、20為每英寸牙數即TPI(在25.4mm長度上的牙數，Threads Per Inch)；第三位以后的文字代號UNC、UNF、UNEF、UN為系列代號，最后兩位2B為精度等級(就如M系列的 6H 7H一樣）。由此便可以算出以上四種螺紋的牙距了。悄悄的告訴大家，在數控程序中螺距數據可以直接寫成F[25.4/16]的格式喲，詳見《FANUC 用戶宏程序之變量》一文。資料準備充分，看段程序吧，改天上圖.
G84 G98 Z-20.0 R2.0 F[25.4/16];
下面小編接著為大家介紹一下這一系列螺紋的底孔計算方法。
使用切削絲攻時，底孔計算公式為：S=（D-%*0.01299/TPI）*25.4
其中S為底孔孔徑、D為螺紋大徑、%為牙型飽滿度，一般取75%-80%。以3/8-16 UNC-2B螺紋為例，其底孔S=（0.375-75*0.01299/16）*25.4=7.98（其中0.375即3/8。）。
使用擠壓絲攻時，底孔計算公式為：S=（D-%*0.0068/TPI）*25.4
其中S為底孔孔徑、D為螺紋大徑、%為牙型飽滿度，一般取75%-80%。以3/8-16 UNC-2B螺紋為例，其底孔S=（0.375-75*0.0068/16）*25.4=8.72（其中0.375即3/8。）。
上述公式計算出來的結果符合相關螺紋的標準?？蓪⑵渚庉嫶鏋橐粋€(gè)EXCLE文件，放在手機上。隨用隨查，方便快捷。當然，電腦上更支持。
手機上EXCLE文件截圖：

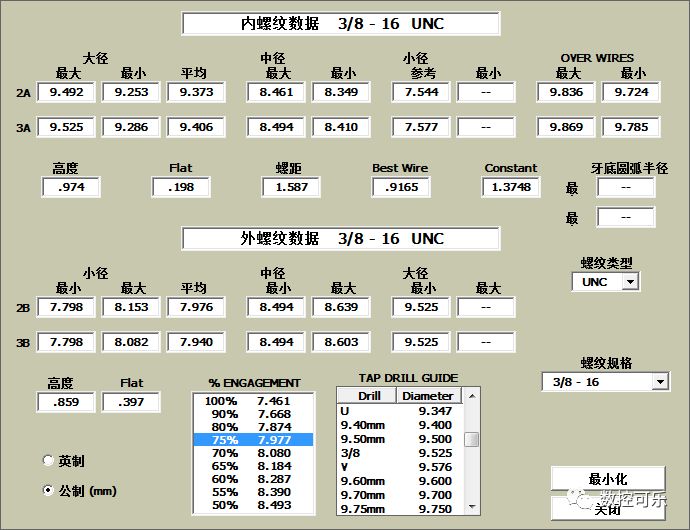

電腦上專用軟件截圖：
