點檢前需要準備的物品有:指示表檢測器i-Check、測力檢測儀、指示表臺架、酒精、無紡布(干凈的紙或布)
01、點檢前的確認事項,外觀的目視確認

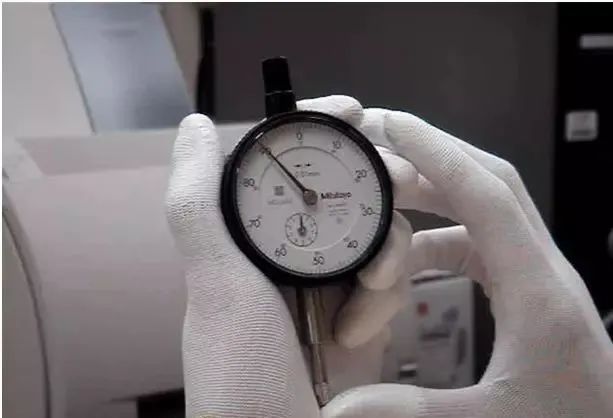

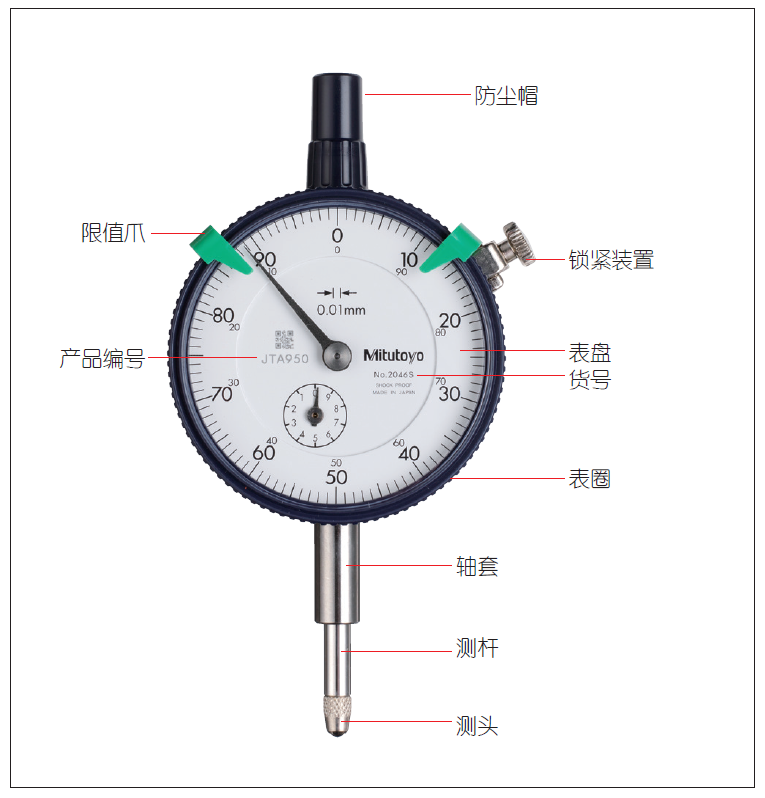

- 指示表的外觀需要進行目視外觀確認:
- 各部位有無劃傷、生銹...
- 測頭、螺絲類有無松動...
- 各部位有無零部件缺少、損傷等...
- 測頭有無磨損...
- 長/短針的靜止位置是否穩定在設定的位置...
關于長/短針的靜止位置,長針對準零點時也請確認短針是否也對準了零點。

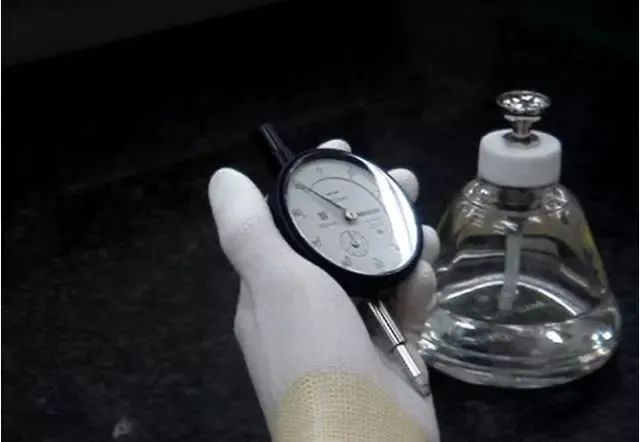

- 擦拭測桿時將上端的表帽取下,對測桿的頂端也進行清潔。
- 如果表蓋的污垢影響了刻度的讀取,請使用沾有中性清洗劑的無紡布等柔軟的布來擦拭。
為防止因塵埃附著引起動作不良,請不要在測桿上涂抹潤滑油等。
03、點檢前的準備事項,指示表的動作確認
請注意:觸感、目視檢查外請再確認有無異常的聲音。
確認動作時請變化上推測桿的速度(快或者慢)及姿勢進行確認。
04、精度檢查前指示表的固定

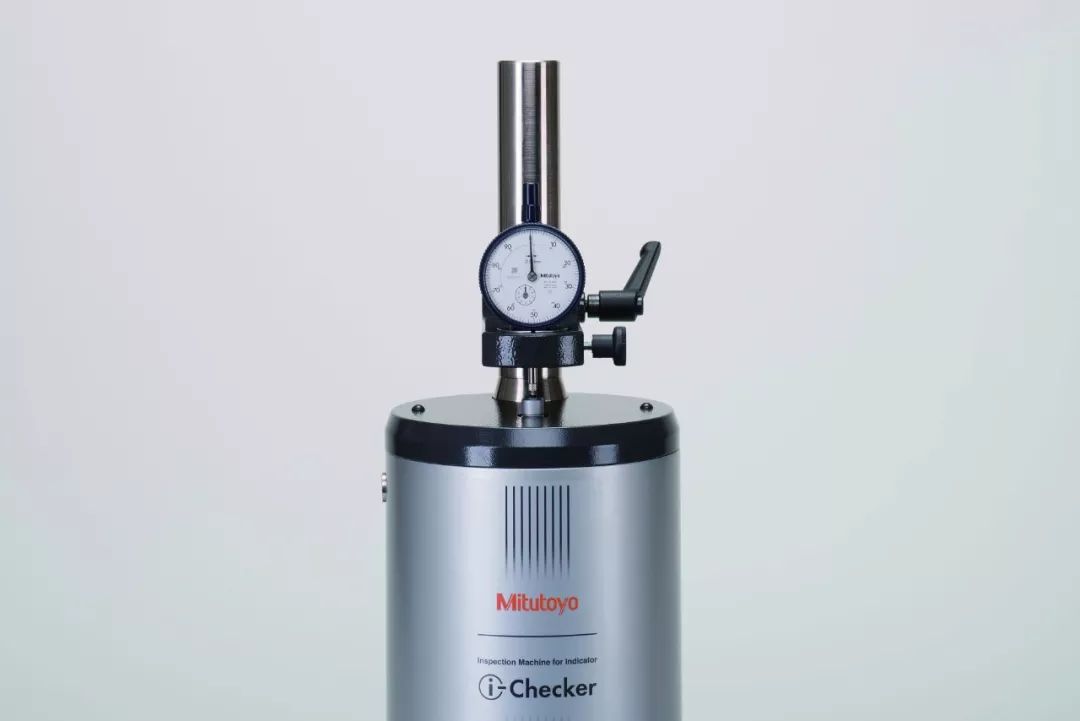

精度檢查之前,需要先將指示表固定在指示表檢測器i-Checker上。如果固定不妥當,則會導致精度不穩定。有關i-Checker的介紹請點擊閱讀《指示表的精度,靠它來守護》。
為了減少視值誤差,固定時請將指示表朝向自己的正前方。
05、精度確認指示表的零位調整

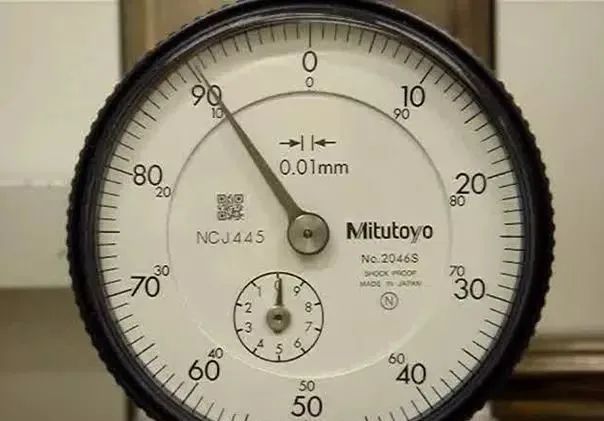

長針調零位時必須以測桿受力(正行程)的方向進行。超出零點時,需要將長針重新返回到原始位置再次進行調整。注意:如測量零位以外的測量點時,如超出測量點,也同樣要將長針返回到上一個測量點后再重新進行測量。
為了減少視值誤差,眼睛的高度請對準百分表刻度盤的中心部位。
06、指示表精度檢查
●從基點開始旋轉2圈 ?每1/10旋轉
●旋轉5圈 ?每1/2旋轉
●5圈以上 ?每1旋轉

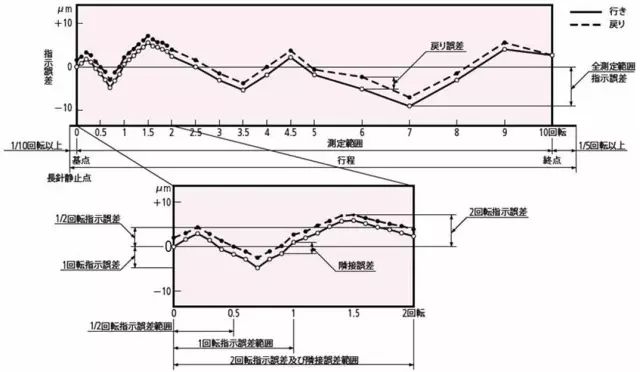

將測桿一直按壓到測量范圍的終點,從該狀態將測桿朝相反的方向返回、測量和正向測量時的同一點位,從兩個方向取得的誤差線圖求測量值。2046S的精度線圖如下:
●1/10旋轉指示誤差 ? 8μm
●1/2旋轉指示誤差 ?±9μm
●1圈指示誤差 ?±10μm
●2圈指示誤差 ?±15μm
●全測量范圍指示誤差 ?±15μm
07、精度檢查,重復精度檢查

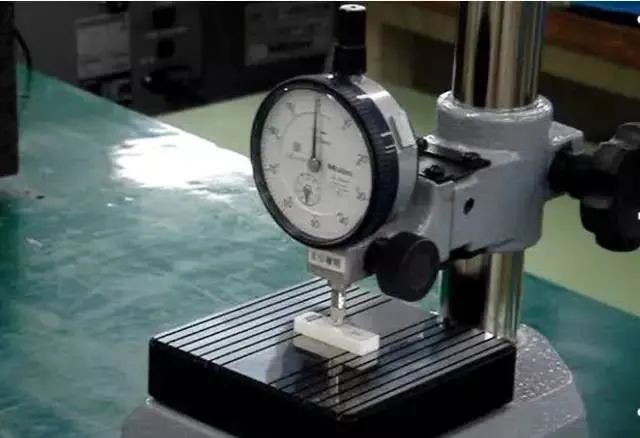

將測頭垂直于測量臺架上、在測量范圍內的任意位置將測桿以急速及緩慢的速度動作5次,求取示值的最大差。安裝在i-Checker上進行重復精度檢查時,會破壞i-Checker測頭的平面所以請不要使用i-Checker進行重復精度的確認。
使用鑷子抬起測頭,操作會更容易。
08、測量力的檢測

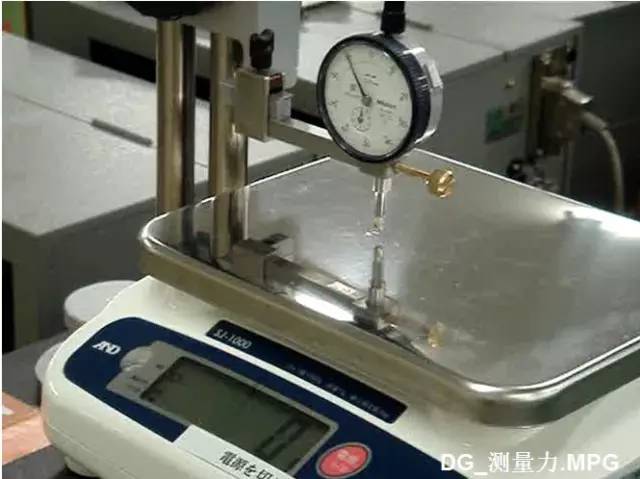

以測桿向下的姿勢夾持百分表,上下方向連續、緩慢移動測桿,檢測范圍內基點、中間點及終點的測量力。以指示表2046S為例,其測力規格值如下:
●最大測量力 ? 1.5N
●最小測量力 ? 0.4N
●最大和最小的差 ? 0.7N (測桿同一運動方向)

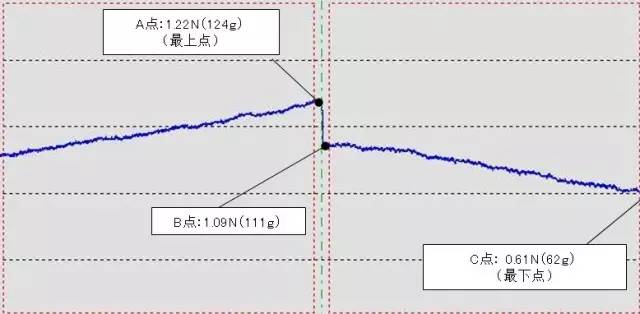

●最大測量力:1.22N(124g)【A點】
●最小測量力:0.61N(62g)【C點】
●最大和最小的差 ?0.48N(111g-62g)【B點-C點】
