卡尺（calliper）具有多種測量模式、操作容易、耐用、通用性強以及成本較低等諸多優點，可以說是工具箱中最常見的量具了。然而，要正確使用卡尺還有很多的注意事項，我們先從影響測量結果的誤差因素講起。
誤差因素
在使用卡尺測量時，存在著多種引起誤差的因素，如視差、結構不符合阿貝原理引起的誤差、卡尺和工件之間的溫度差異引起的熱膨脹影響等等。
除此以外，因卡尺無定壓裝置，測量時，適合的，均勻的測力難以把握，也是產生誤差的又一因素。
卡尺的結構不符合阿貝原理
在使用卡尺測量時，存在著多種引起誤差的因素，如視差、結構不符合阿貝原理引起的誤差、卡尺和工件之間的溫度差異引起的熱膨脹影響等等。
除此以外，因卡尺無定壓裝置，測量時，適合的，均勻的測力難以把握，也是產生誤差的又一因素。
卡尺的結構不符合阿貝原理
卡尺的結構不符合阿貝原理

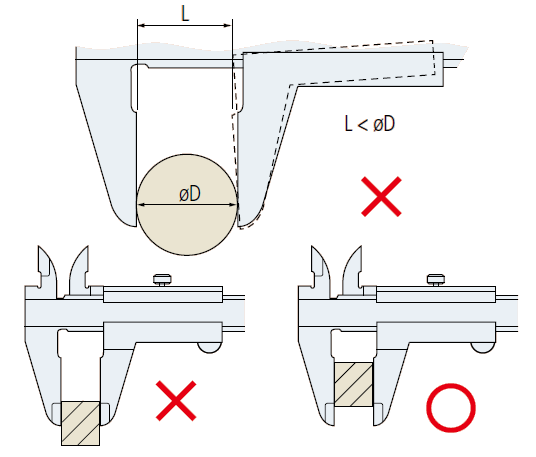

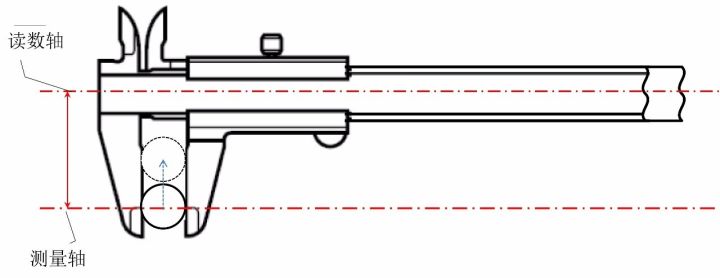

卡尺的讀數軸和測量軸因不同軸而不符合阿貝原理，所以在使用卡尺時，用量爪的根部或尖端進行測量，會存在加大測量誤差的危險。測量時需注意被測工件盡可能地接近尺身部分（讀數軸）。
讀取刻度的視差
當檢查游標刻度線是否與主要刻度分線對齊時，直視游標刻度線。

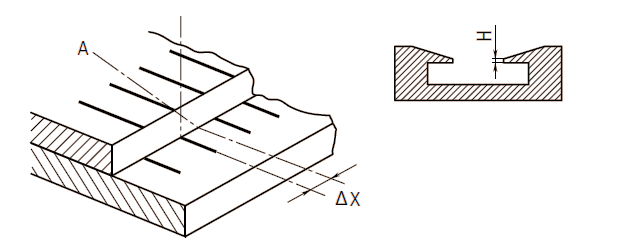

游標尺與主尺刻度面之間存在著階差高度，這容易引起讀數誤差。如下圖所示，如果從斜方向觀察游標刻度線，會產生圖中 ΔX 所示誤差。為了避免這種因素的影響，JIS規格中規定階差高度（H）不應大于0.3mm。
游標尺與主尺刻度面之間存在著階差高度，這容易引起讀數誤差。如下圖所示，如果從斜方向觀察游標刻度線，會產生圖中 ΔX 所示誤差。為了避免這種因素的影響，JIS規格中規定階差高度（H）不應大于0.3mm。
基準端面的彎曲

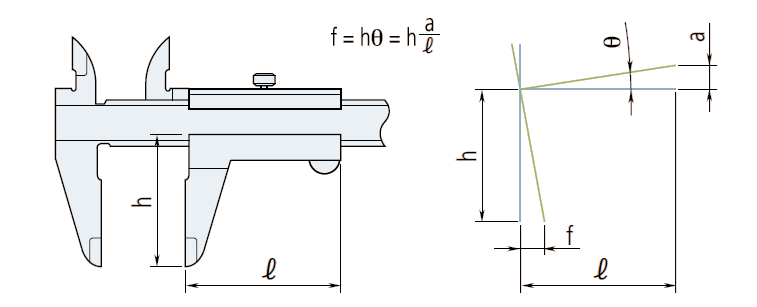

引導游標尺滑動的尺面如果有彎曲，會導致如下圖所示的誤差，這一誤差可以用與不符合阿貝原理的誤差相同的計算公式來表示。
例）假設引導尺面彎曲引起的變形為0.01mm/50mm，外徑量爪尖端為40mm來計算：
f＝40mm×0.01÷50＝0.008mm
f＝40mm×0.01÷50＝0.008mm
測量和溫度之間的關系
卡尺的本體一般采用不銹鋼材質，和鐵系金屬有著相同的熱膨脹系數(10.2±1)×10-6/K，測量時需要考慮被測物的材質，室溫以及工件溫度等對測量的影響。

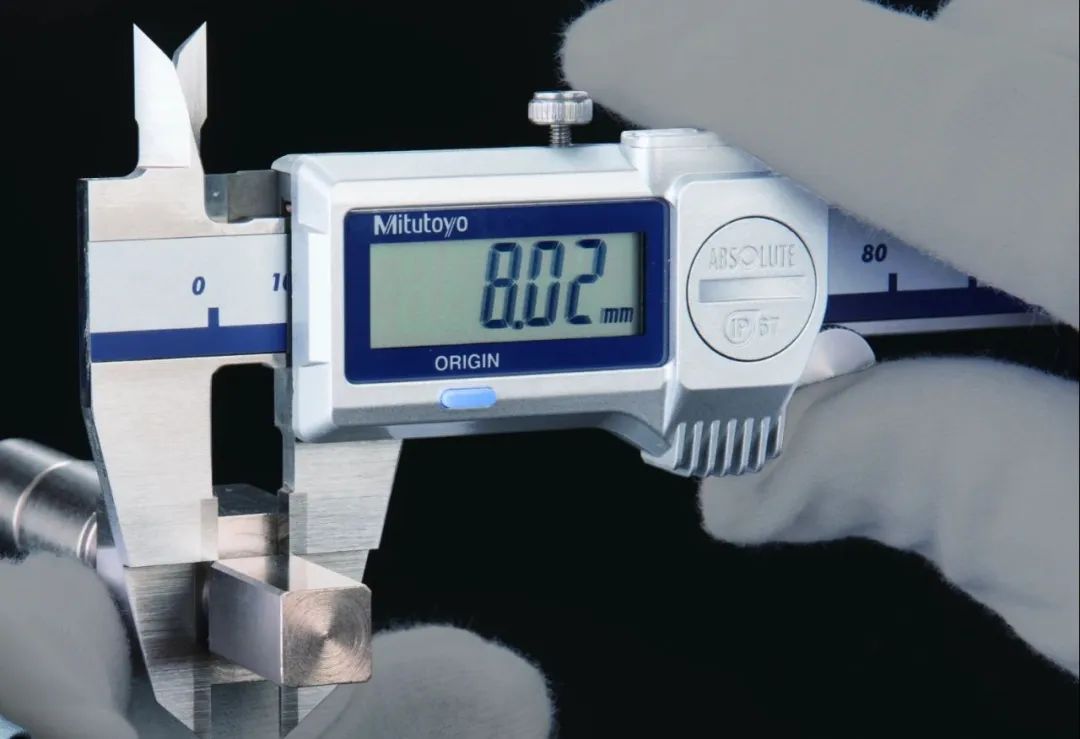

操作上的注意事項
- 卡尺量爪很銳利，因此儀器必須小心操作，以避免造成人身傷害。
- 避免損壞數顯卡尺的刻度，不要刻入識別號碼或使用電筆留下其他信息。
- 避免與硬物相碰或掉在凳子或地板上，損壞卡尺。
滑動表面和測量面的維護
使用卡尺前，用柔軟的干布擦去滑動面和測量面的灰塵和污垢。
使用前檢查和校準原點

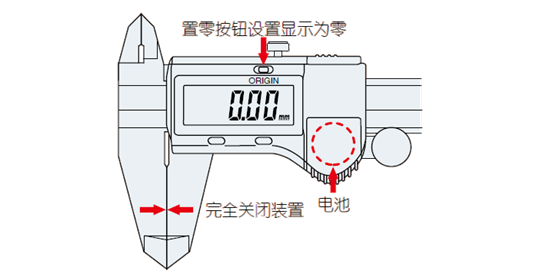

在外爪之間夾緊一張干凈紙，然后慢慢地拉出它。在使用卡尺之前，閉合量爪并確保游標刻度(或顯示器)歸零。當使用數顯卡尺的時候，替換電池后請復位(置零按鈕)。
使用后的操作
儲存注意事項
- 使用完卡尺后，徹底擦去水和油。然后，用防銹油輕輕地涂抹，晾干后再存儲。
- 防水型卡尺，為了防止使用后生銹的情況發生，也需要擦去卡尺的水分。
儲存注意事項
- 避免陽光直射、高溫、低溫和儲存在高濕度環境里。
- 如果數顯卡尺超過三個月不用，存放前卸下電池。
- 在儲存期間，不要讓卡尺的外量爪完全封閉。
