影像測量機是利用攝像頭拍攝通過光學系統放大的影像，并使用先進的影像處理算法進行邊緣檢測，以非接觸方式測量尺寸的精密測量儀器。只需要通過顯示器和鼠標操作，即可輕松完成高可靠性測量。
影像測量機采用的非接觸測量方式，可以對需要避免接觸造成破損、變形、無損的工件、需要放大細微形狀進行測量的工件以及采用傳統方法難以測量的工件進行測量。今天為您簡單介紹影像測量機的測量tips。
1、影像測量機通常具備的功能

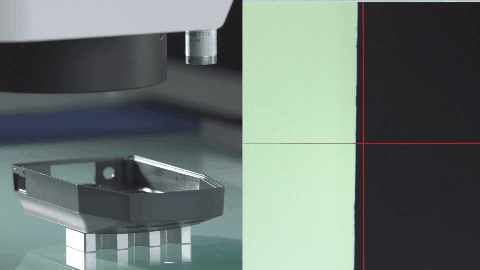

邊緣檢測——XY平面內的測量
邊緣檢測——XY平面內的測量
影像測量機QV-Active演示例

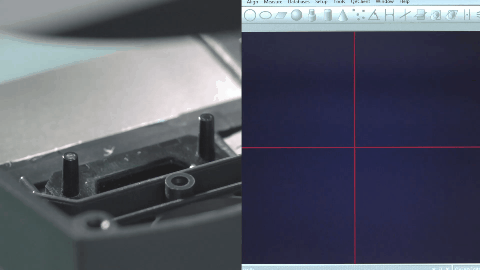

自動對焦——對焦/Z軸測量
影像測量機QV-Active演示例

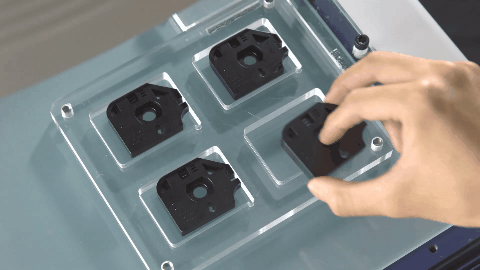

圖案識別——對準/定位/缺陷檢查
影像測量機QV-Active演示例

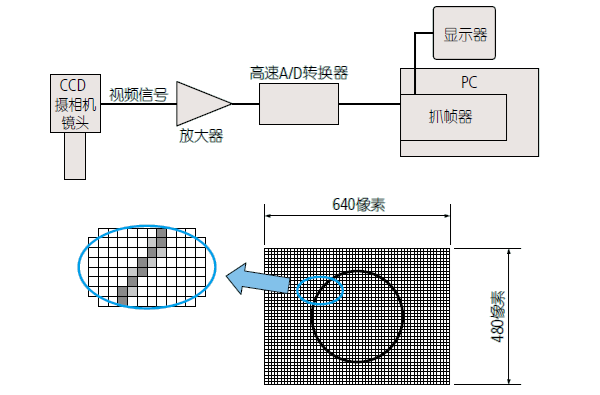

2、影像的儲存
影像是由多組規則的像素構成，這就像在精細的繪圖紙上的圖畫，每個方格由不同顏色填充而成。
3、灰度
計算機在內部將圖像轉化成數值儲存，數值分配給圖像的每一個像素。由數值定義的灰度又決定了圖像的質量。計算機提供兩種類型灰度：二值化和多值化。圖像中的像素通常以256級灰度顯示。
4、尺寸測量

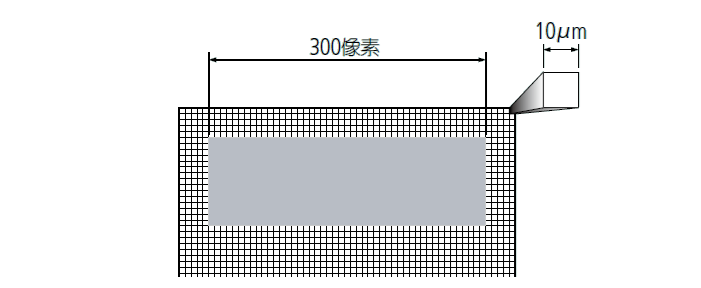

圖像是由像素組成的。如果把要測量的一個區間中的像素數進行計數并乘以像素的尺寸大小，那么這個區間就可以轉換成長度的數值。例如，正方形工件的一個側面像素總數為300像素(如下圖)。假設成像倍率下的像素尺寸是10μm，則工件的總長度為10μm×300像素=3000μm=3mm。

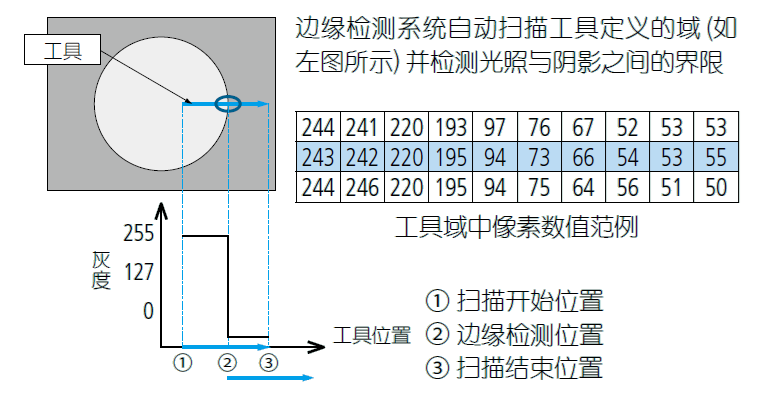

5、邊緣檢測
實際工作端面(邊緣)是如何從圖像中檢測出來的呢?如下黑白圖像為例進行說明。邊緣是從任意范圍進行的。在視覺上表示這個范圍的東西被稱為工具，為了滿足工件的各種形狀和測量需求，有多種工具可供選擇。
實際工作端面(邊緣)是如何從圖像中檢測出來的呢?如下黑白圖像為例進行說明。邊緣是從任意范圍進行的。在視覺上表示這個范圍的東西被稱為工具，為了滿足工件的各種形狀和測量需求，有多種工具可供選擇。

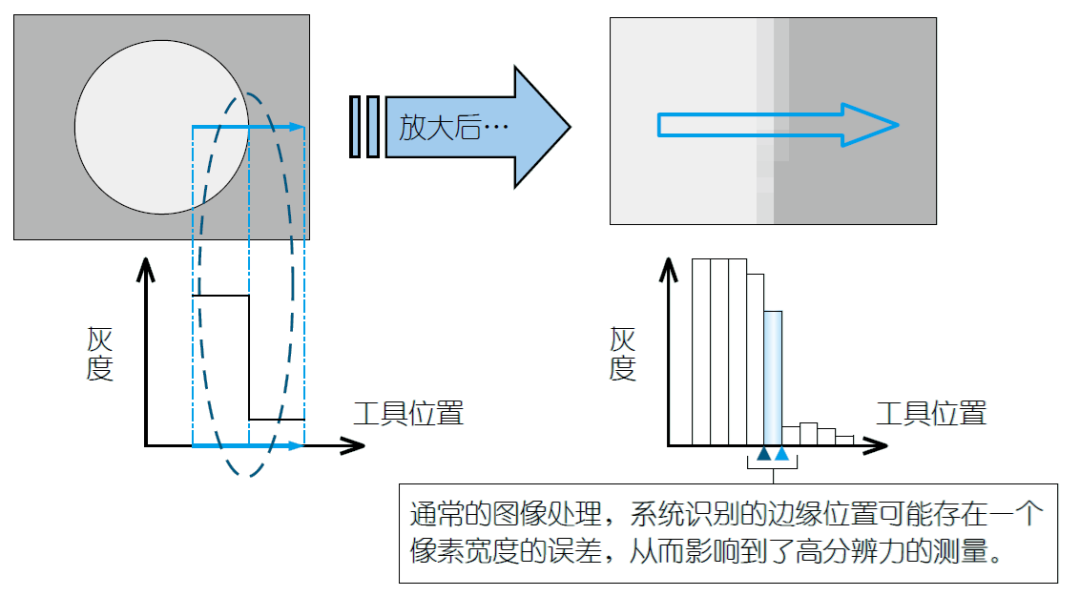

6、高分辨力測量

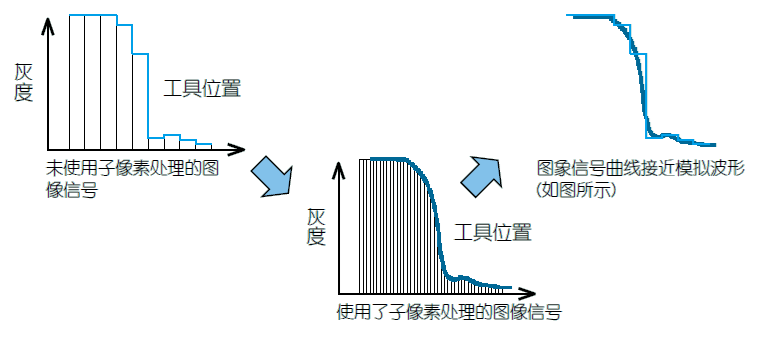

使用子像素的影像處理，能提高邊緣檢查精度。通過確定與相鄰像素數據之間的插補曲線(如下圖所示)檢測邊緣，這樣就可測量高于1個像素的分辨力。
●通常的圖像處理：
使用子像素的影像處理，能提高邊緣檢查精度。通過確定與相鄰像素數據之間的插補曲線(如下圖所示)檢測邊緣，這樣就可測量高于1個像素的分辨力。
●通常的圖像處理：
●高分辨力的圖像處理：

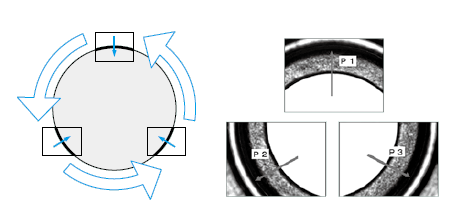

7、多畫面測量
測量無法在一個屏幕中完整顯示的大影像時必須通過精確控制CCD傳感器和工作臺的位置以期在每幅影像中準確定位每個基準點。這樣一來，通過將工作臺沿著圓周邊緣移動進行邊緣檢測，可實現測量大尺寸的圓。(如圖所示)。
測量無法在一個屏幕中完整顯示的大影像時必須通過精確控制CCD傳感器和工作臺的位置以期在每幅影像中準確定位每個基準點。這樣一來，通過將工作臺沿著圓周邊緣移動進行邊緣檢測，可實現測量大尺寸的圓。(如圖所示)。

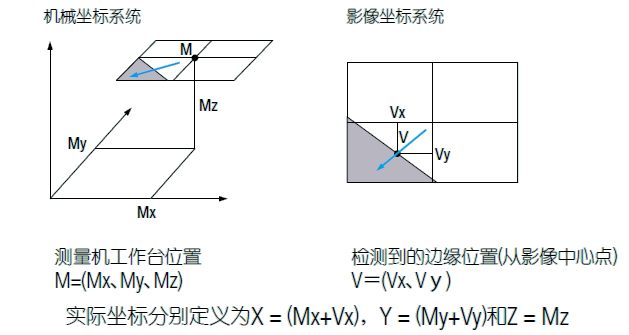

8、確定測量點
由于進行測量時系統會記錄并儲存各個測量的位置，系統可順利測量一個屏幕無法完整顯示的工件的尺寸。
由于進行測量時系統會記錄并儲存各個測量的位置，系統可順利測量一個屏幕無法完整顯示的工件的尺寸。
9、自動對焦的原理

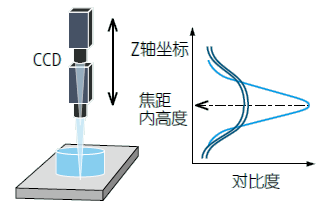

單憑CCD相機的圖像中，系統只能進行XY水平測量，無法測量高度。因此，通常的系統會具備自動對焦(AF)機構，如下圖所示。
自動對焦系統在沿著Z軸上下移動的同時對圖像進行分析。在分析圖像對比度時，對焦清晰的會顯示最大對比度，而對焦模糊的圖像會顯示低對比度。因此圖像對比度達到峰值的高度即為焦距內高度。

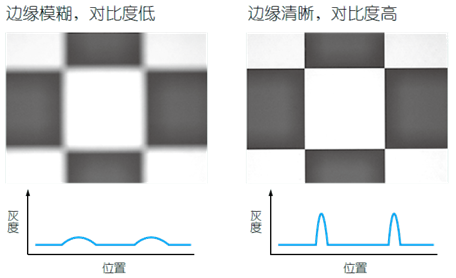

10、對焦條件不同產生的對比度差異
