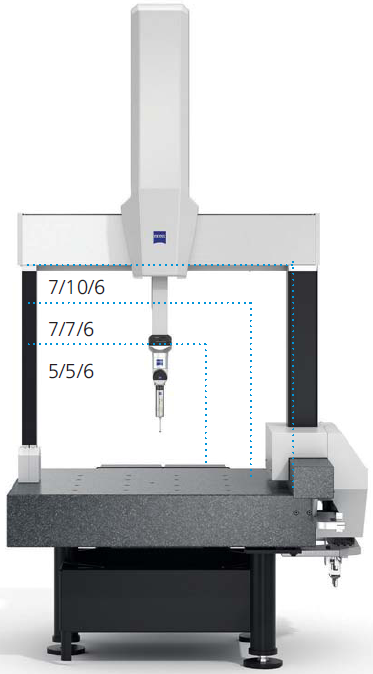

蔡司橋式三坐標測量機Spectrum系列
無與倫比的掃描技術
掃描技術意味著記錄更多的 單點數據，更多的點數據使 得測量結果更加可靠，且更 能真實地還原被測對象的實際狀況。
舉例

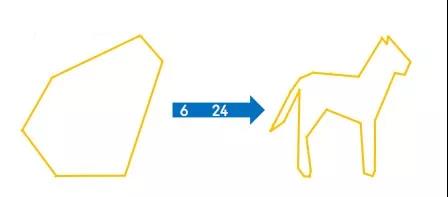

單點觸發測量由于每次采點的位 置不同，測量元素中的較大偏差 有時無法被識別出；
掃描測量 由于采點密度高得多，所以總是 能夠識別出測量元素中的較大偏差。
單點觸發測量由于每次采點的位 置不同，測量元素中的較大偏差 有時無法被識別出；
掃描測量 由于采點密度高得多，所以總是 能夠識別出測量元素中的較大偏差。
優勢
- 相同的時間內能夠獲取工件更多的測量點數據信息；
- 掃描測量相比單點觸發測量能夠獲得更高的可靠性和重復性；
量身定制
- 寬廣的探針接駁方式和接長范圍 例如側向 接長可以達到 65 能夠測量更復雜的工 件以適應更多的應用

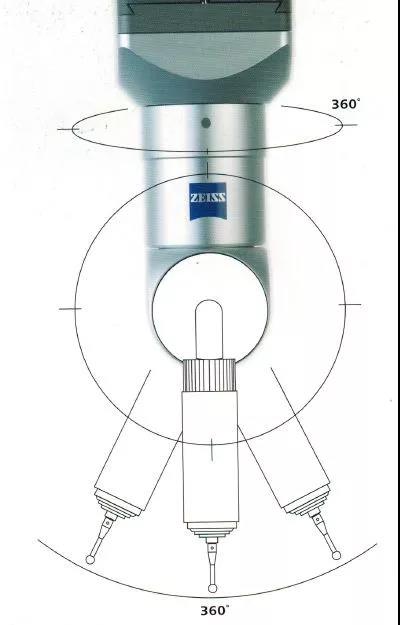

- 兩個方向360度、5度步距角的旋轉使測量的 空間角度位置達到5184種。
優勢
可靠性 性能
- 操作使用經濟高效，減少了校準時間和編程時間，大幅提高了測量效率
可靠性 性能

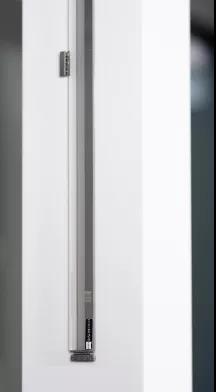

- 玻璃陶瓷光柵尺 懸浮安裝的光柵尺顯著地減少了基座扭曲對 其的影響。
- 陶瓷部件 陶瓷比金屬具有更好的剛性和更低的熱膨脹 系數。
- 長軸承座 較長的軸承座確保了其更高的剛性以對抗彎 曲、傾斜和偏擺。
- 修正 動態和靜態彎曲修正是目前最先進的。
玻璃陶瓷光柵尺
優勢 - 懸浮安裝的玻璃陶瓷光柵尺使溫度梯度對精度的影響降到最低?！白詈玫男拚椒ㄊ遣恍枰拚?！”
- 陶瓷部件和長軸承座保證了精度和再現性

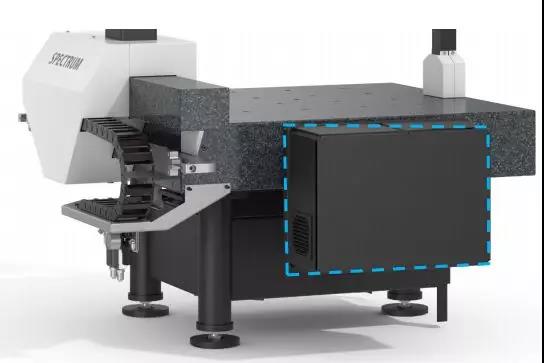

巧妙設計的底座
- 包括背包式控制柜在內共2 212平方占地面積
- 被動減震系統
優勢
- 更小的底座占地面積為測量室 騰出更多的空間
- 通過外部散熱風扇避免控制柜 發熱對機器的影響 其它廠家把控制柜置于大理石下面或者作 為一個單獨的箱子放在機器旁邊
蔡司三坐標測量?jī)x提供幾何形狀的測量軟件
借助蔡司 CALYPSO 您將擁有多種可能：例如，您能通過使用內置的虛擬測針套件來配置要求的測針系統。
為測量技術領域引入了一個革命性的編程方法.該軟件通過選擇CAD設計模型中的特征,您可直觀地創建測量程序并直接從 CAD 模型里獲得尺寸、形狀和位置公差值，那么選擇蔡司三坐標的十大理由是什么呢？
借助蔡司 CALYPSO 您將擁有多種可能：例如，您能通過使用內置的虛擬測針套件來配置要求的測針系統。
為測量技術領域引入了一個革命性的編程方法.該軟件通過選擇CAD設計模型中的特征,您可直觀地創建測量程序并直接從 CAD 模型里獲得尺寸、形狀和位置公差值，那么選擇蔡司三坐標的十大理由是什么呢？

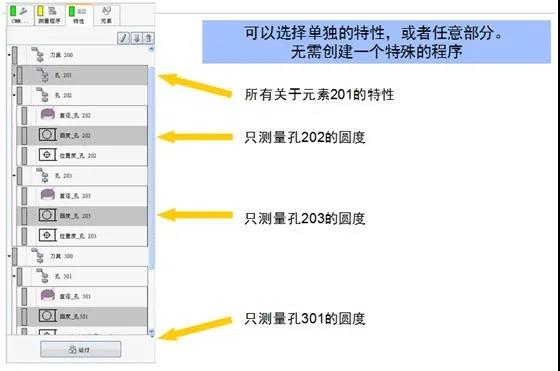

1、基于報告（結果）的結構
Calypso是市場上唯一一個基于報告（結果）運行的軟件
其他軟件都是基于列表（過程）的。
你可以復制，刪除，移動，改名并且為特性與元素分組，同時所有的測量信息依舊在正確的位置上。
Calypso是市場上唯一一個基于報告（結果）運行的軟件
其他軟件都是基于列表（過程）的。
你可以復制，刪除，移動，改名并且為特性與元素分組，同時所有的測量信息依舊在正確的位置上。
2、簡單而且直觀

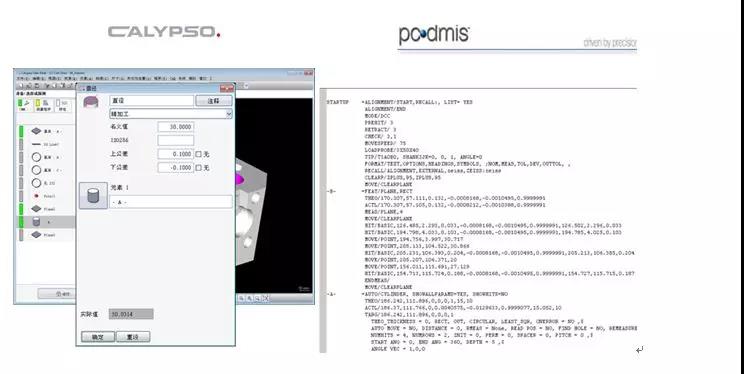

使用 PC-DMIS 或者其他測量軟件（包括 UMESS）
你必須學習一種編程語言.
你使用對話框創建一個程序.
你使用一種編輯器修改這個程序.
你必須成為一個程序員。
使用 Calypso
你必須學習如何測量.
你使用對話框測量工件.
你在對話框中見到的就是測量程序.
你依舊是一個測量專家.

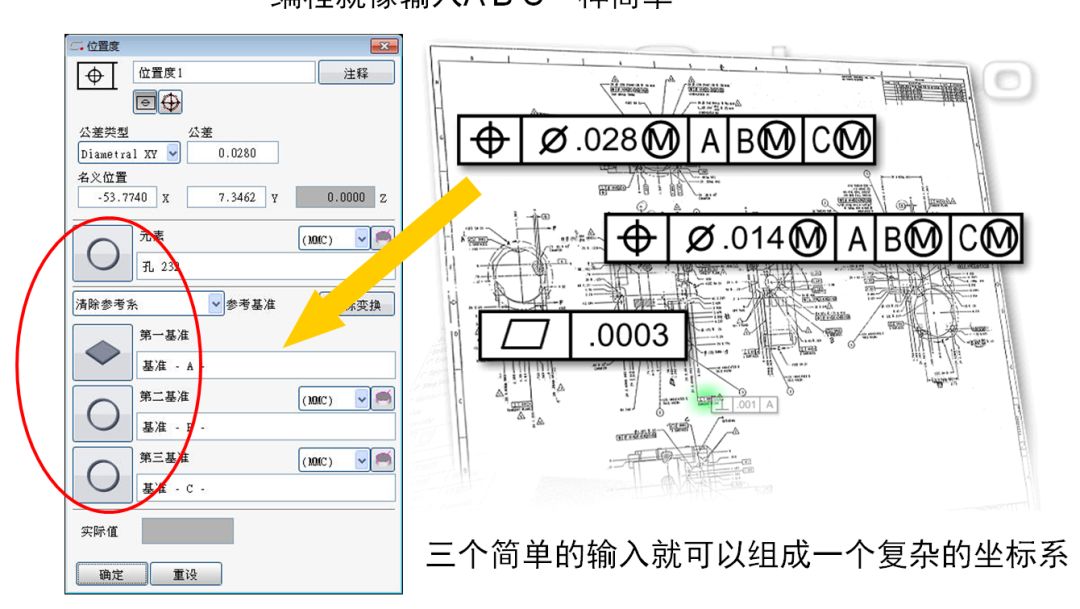

編程就像輸入A B C一樣簡單而且直觀
使用 PC-DMIS 或者其他測量軟件（包括 UMESS）
你必須學習一種編程語言.
你使用對話框創建一個程序.
你使用一種編輯器修改這個程序.
你必須成為一個程序員。
使用 Calypso
你必須學習如何測量.
你使用對話框測量工件.
你在對話框中見到的就是測量程序.
你依舊是一個測量專家.
編程就像輸入A B C一樣簡單而且直觀

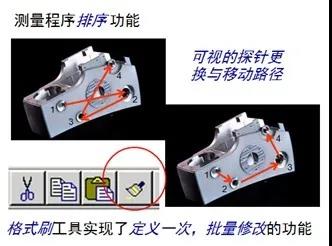

3、智能
根據實際的探針配置基于規則 的編程，提供完全的 自動路徑設置 自定義所有的細節Calypso會根據設置避開工件以防止碰撞危險
4、生產力

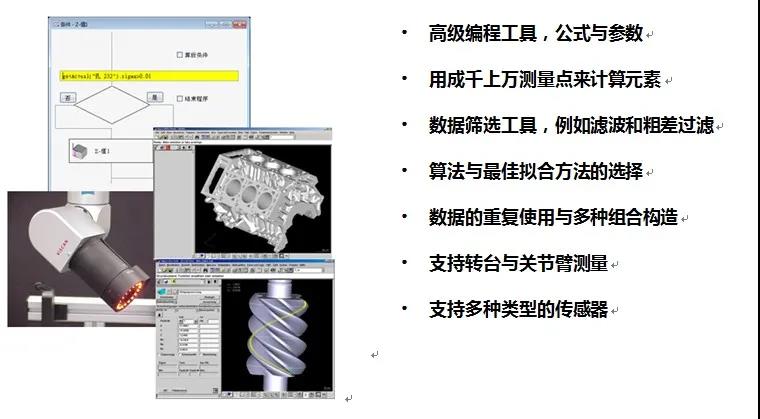

5、強大
6、靈活

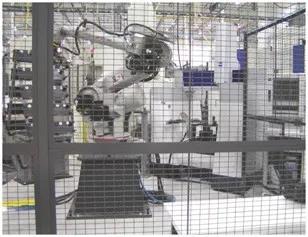

7、自動

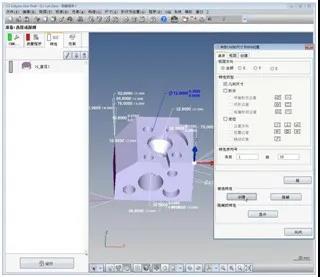

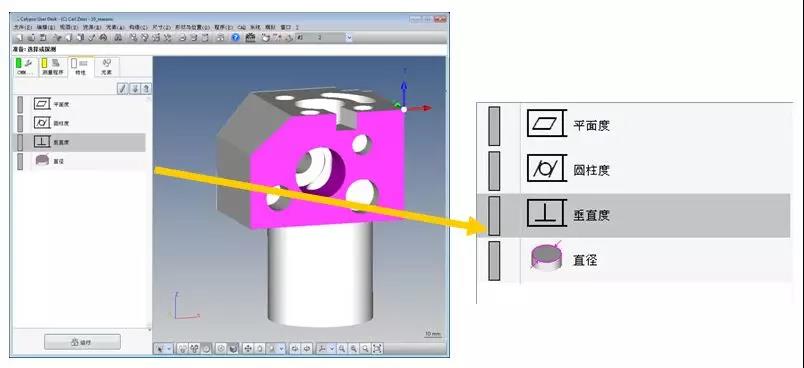

從模型上直接選擇特性，生成程序
集成了許多全自動測量模塊
界面，例如：FACS, qs-STAT,DMIS, DML
8、模塊化
界面，例如：FACS, qs-STAT,DMIS, DML
8、模塊化

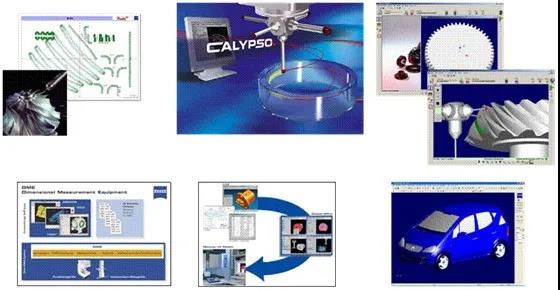

強大的功能模塊， GearPro,BladePro, CALIGO …

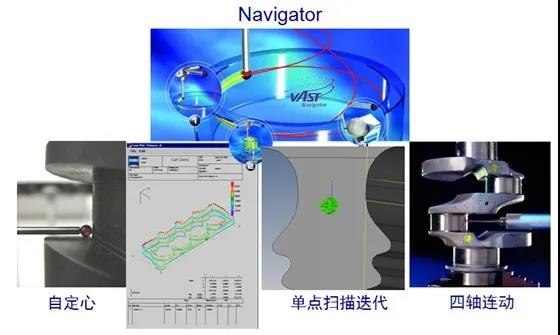

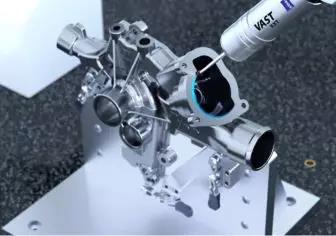

9、掃描技術的領導者
9、掃描技術的領導者
Second to none in scanning capabilities
10、在最嚴格的要求下被選用
