測微頭如何選型?

[原創內容] 發布于:2021-04-23 09:00:21 閱讀:1422次 編輯:思誠市場部

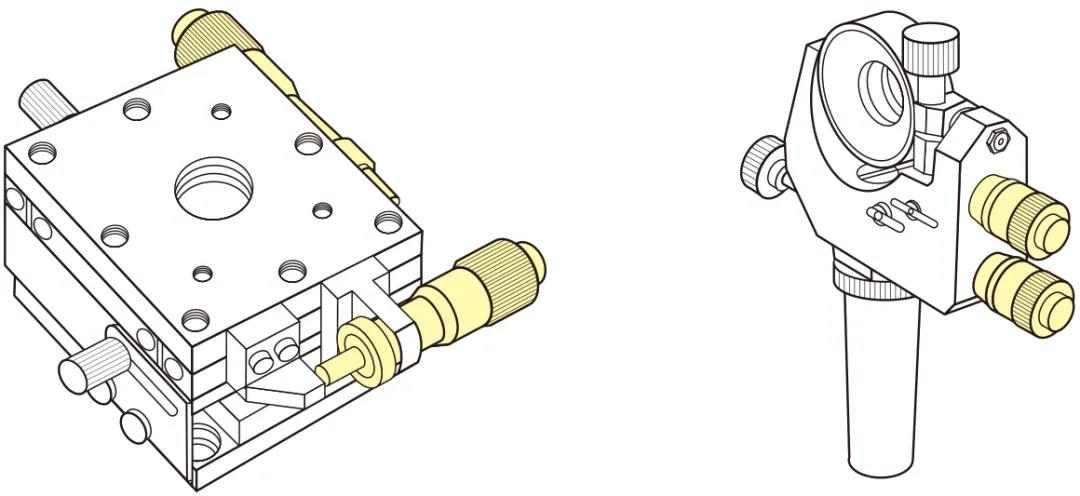

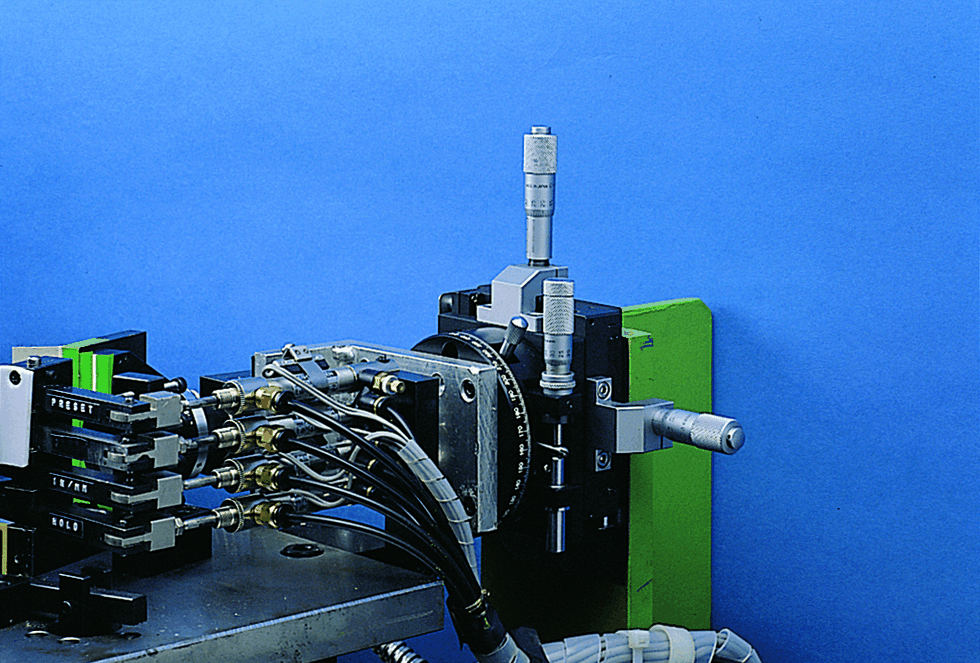

測微頭(micrometer head)是安裝在測量儀器和精密機械上,廣泛應用于測量、進給、定位等用途的精密裝置。近年來,隨著技術進步,其應用范圍進一步擴大,除了與測量夾具組合使用外,還在精密進給裝置、激光設備用十字移動工作臺、操縱器等得到廣泛采用。

測微頭如何選型?

測微頭如何選型?

測量、進給、定位...

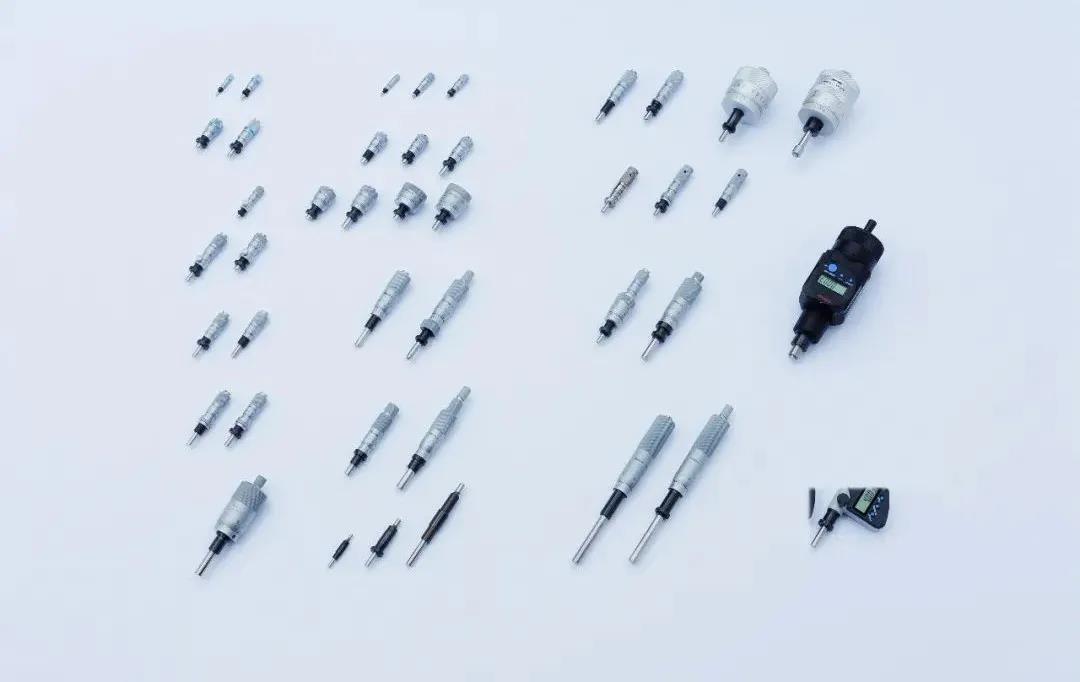

隨著應用范圍的擴大,客戶的需求也趨于多樣化,即便是標準樣式的通用產品,也備有測量范圍、軸套部分形狀、全長等各不相同的多種型號,可按照用途進行選擇。

測微頭如何選型?

測微頭如何選型?

測微頭的選型要點主要包括測量范圍、測量面、軸套、刻度規格、微分筒的大小等。

測微頭如何選型?

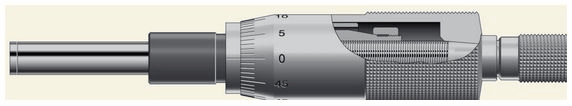

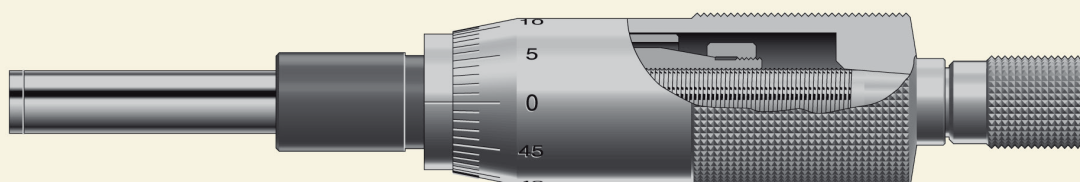

測微頭內視圖

01、測量范圍(行程)

測微頭如何選型?

測微頭如何選型?

  • 請選擇大于預估行程的測量范圍。標準型備有5mm~50mm不等的6個范圍。
  • 即使預估行程僅為2mm~3mm,如果安裝空間足夠充裕,選擇25mm型號更經濟。

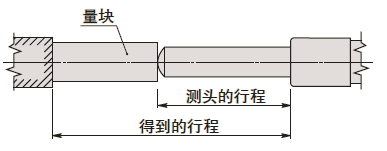

  • 需要超過50mm的長行程時,可以通過與量塊配合使用的方式解決。

02、軸套

軸套為測微頭的保持部分,形狀分為“直柄型”和“帶鎖緊螺母型”。

測微頭如何選型?

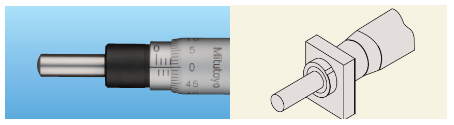

→帶鎖緊螺母軸套
測微頭如何選型?
帶鎖緊螺母軸套型的安裝方法比較簡單,可切實固定。

→直柄軸套

測微頭如何選型?
直柄軸套型需要進行裂口夾緊和膠粘等加工,但適用范圍廣,在最終安裝時還可以向前后方向進行位置微調。

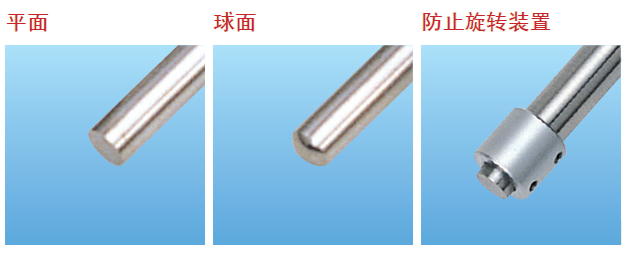

03、測量面

測微頭如何選型?

測微頭如何選型?

  • 用作測量裝置時,平面型比較常用。
  • 用作進給裝置時,采用球面型可將測微頭安裝部分傾斜所導致的誤差降至最小限度。在相對位置關系不太穩定,需要更高精度時,推薦使用防止旋轉裝置。

04、測微螺桿螺距

測微頭如何選型?
  • 標準螺距:0.5mm
  • 快速進給:1mm螺距,可實現快速定位,耐負載能力更強
  • 精細進給:0.1mm螺距、0.25mm螺距,方便微動進給和精細定位

05、恒定測力裝置

測微頭如何選型?

測微頭如何選型?

  • 用作測量儀器時,推薦帶恒定測力裝置。
  • 用作擋塊或以省空間為先時,請考慮使用“無恒定測力裝置”。

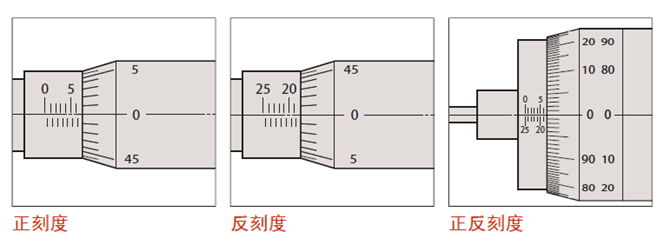

06、刻度規格

用作測量儀器或指定了移動量時,需要注意刻度規格。

測微頭如何選型?

測微頭如何選型?
  • 與外徑千分尺相同的刻度規格為“正刻度”,是標準型。刻度值沿測微螺桿收縮的方向增加。相反,刻度值沿測微螺桿推出的方向增加的是“反刻度”規格。
  • “正反刻度”規格沿正反兩個方向都可以輕松讀取,數字分別用黑色、紅色標示,讀取輕松簡單。
  • 測微頭還備有可以直接讀取測量值的帶計數器和數顯型。數顯型還能通過輸出測量數據,進行測量值的記錄和統計演算。

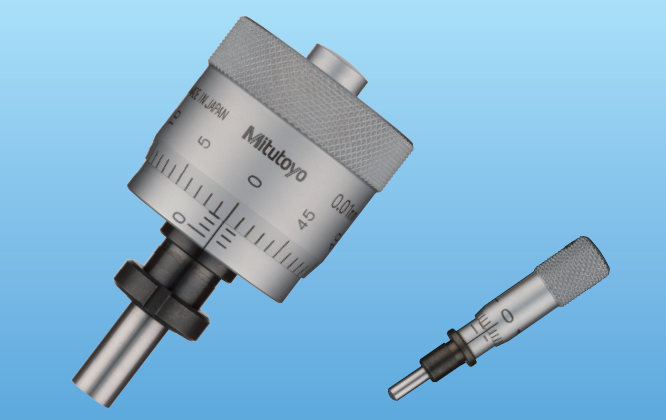

07、微分筒外徑

微分筒直徑對于操作性和定位的“精細度”影響較大。小直徑微分筒定位速度快,大直徑微分筒可進行精細的定位和讀取。大直徑微分筒還備有配備調速裝置以提高操作性的型號。


測微頭如何選型?

大直徑方便讀數,小直徑定位更快
