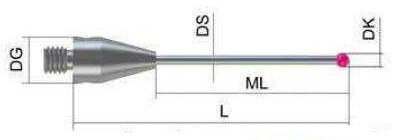

一根探針通常由三部分組成：

DG: 底座直徑

DS: 測桿直徑

ML: 有效長度

L :  總長度

DK: 測頭直徑

底座與螺紋

底座是螺紋和測桿之間的連接部分，蔡司把底座設計成能以最佳方式承受測桿引入的測力。 根據所用測量系統，蔡司使用M2、M3和M5螺紋。

測桿材質

測桿和截面（硬度高于管材的固體材質）的材質對探針的剛性有很大影響。對于標準探針，蔡司使用碳化物測桿作為參考對象。

測針針頭

最常用測針的測頭是球形的。


測針主要特性有：

測頭精度

測頭材質

測頭重量

?測頭球形的精度

與理想球形的偏差通常以“等級”進行標注。 下列是常用等級：

               等級                                                                                                     最大偏差（μm ）

                  3                                                                                                            0,08

                 10                                                                                                           0,25

                 16                                                                                                           0,40

                 20                                                                                                            0,50

?測頭球形的精度

與理想球形的偏差通常以“等級”進行標注。 下列是常用等級：

               等級                                                                                                     最大偏差（μm ）

                  3                                                                                                            0,08

                 10                                                                                                           0,25

                 16                                                                                                           0,40

                 20                                                                                                                                                    0,50

蔡司三坐標使用等級5的測頭作為標準配置，對于特殊要求，例如極高精度的圓度測量，也可提供等級3的測頭。


?測頭材質

下表列出了測頭最常用的幾種材質，包括各自的主要應用領域和限制。

材質                                                                     應用領域                                                                             DK(μm)

紅寶石                        幾乎是所有應用的標準選項。  連續掃描特定材質時可能會出現磨損或工件材料吸附。               0,12 - 12

藍寶石                        特性與紅寶石一樣，但可以制作直徑更大的測頭。                                        8 – 15

氮化硅                        與紅寶石的用法相同，但是掃描鋁件時工件材料的吸附會更少。                               1 – 12

陶瓷（氧化鋁）      用于制作大直徑球形測頭、盤形測針以掃描鑄鐵等粗糙表面。更可制作成半球形確保最優重量。              8 – 45

氧化鋯                       與紅寶石相比較，這種材質更軟，主要用于手動測量設備。                                    1 – 10

碳化鎢                       能夠用于制作特殊尺寸的球形測頭，例如測量齒輪齒。 可針對測量定制， 重量較大。                  2 – 30

鋼                              主要用于盤形測針。比碳化鎢軟，但可制作更大直徑的測頭。                                   30 – 100

鉆石                           世界上最硬的材質，掃描時不磨損、無材料吸附。                                            1 , 3
