技術中心2024-12-23
平晶（Optical Flat）是以光波干涉法測量平面的平面度、直線度、研合性以及平行度的計量器具。三豐提供的平晶有兩種：平行平晶和平面平晶，這二者有什么區別呢？小編為此整理了一張表格，供您參考。
平行平晶
VS
平面平晶
| 項目 | 平行平晶 | 平面平晶 |
英文名稱 | Optical Parallels | Optical Flats |
| 日文表述 | オプチカルパラレル | オプチカルフラット |

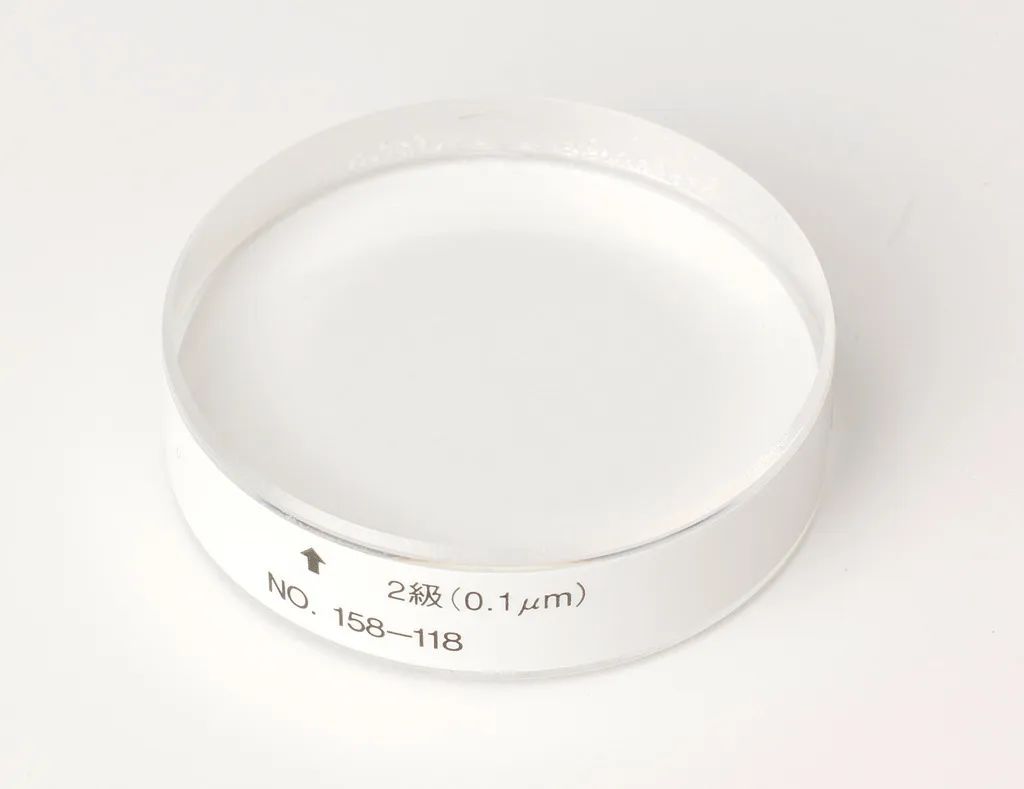

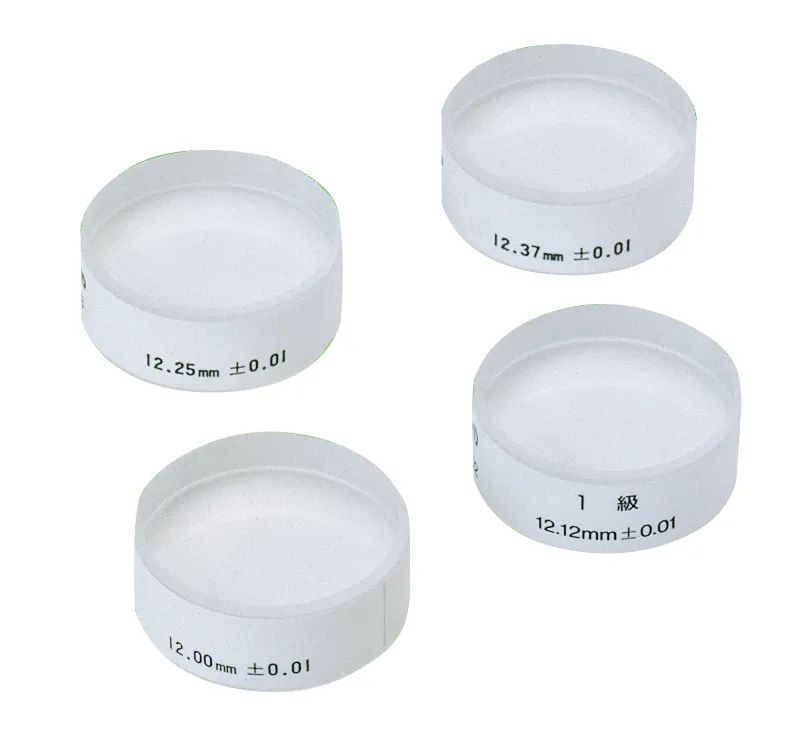

| 產品 圖片 |
|
 |
| 精度 等級 | 1級
| 2級
|
| 檢測 項目 | 千分尺測量面的平行度和平面度 | 測量面的平面度 |

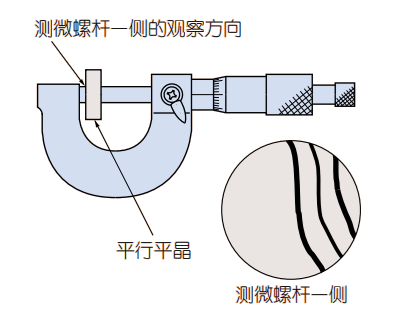

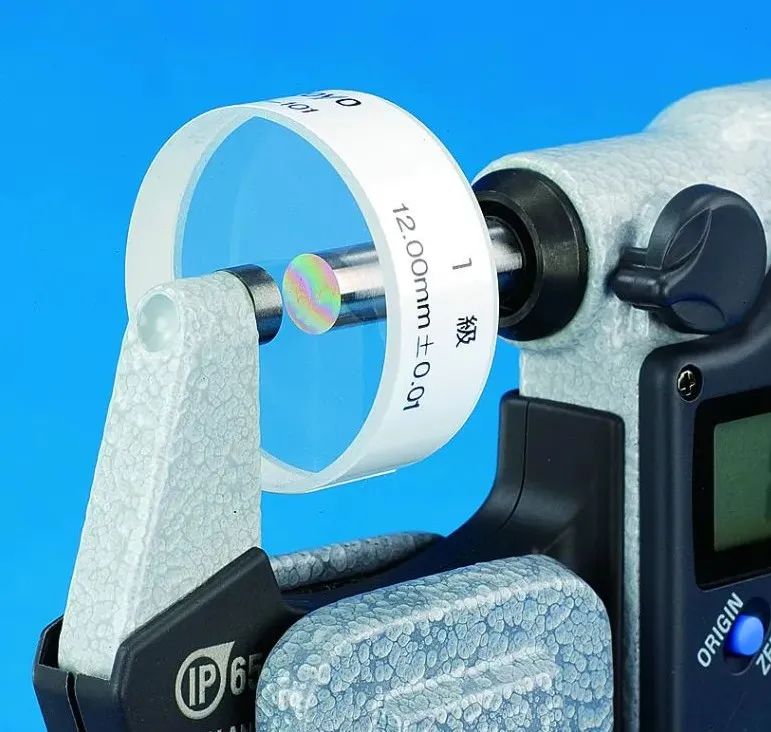

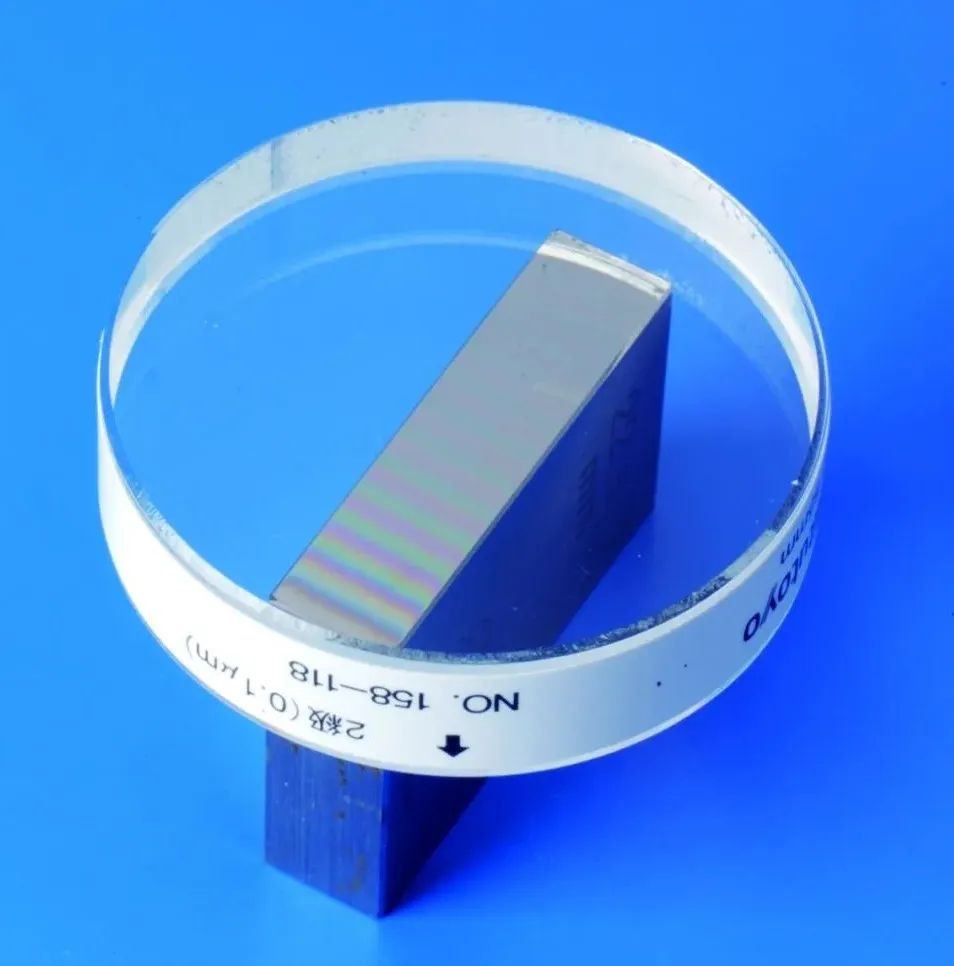

| 測量 方式 | 將平行平晶緊貼測砧的測量面，觀察在測力作用下測微螺桿方向產生的紅色干涉條紋數量 | 通過平面平晶的干涉條紋檢測平面度 |
| 測量 示例 |
|
 |
干涉條紋 檢測圖例 |
|
|

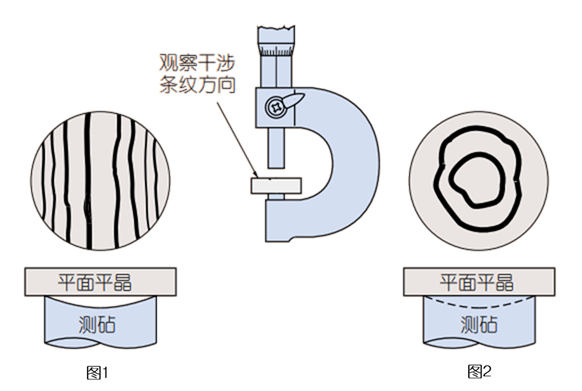

| 干涉條紋 的說明 | 上圖中為0.32μm×3=0.96μm，平行度約1μm | 左圖1為溝槽狀壓痕形成的干涉條紋，0.32μm×4=1.28μm，平面度約1.3μm， 右圖2為缽狀壓痕形成的干涉條紋，0.32μm×2=0.64μm，平面度約0.6μm |
