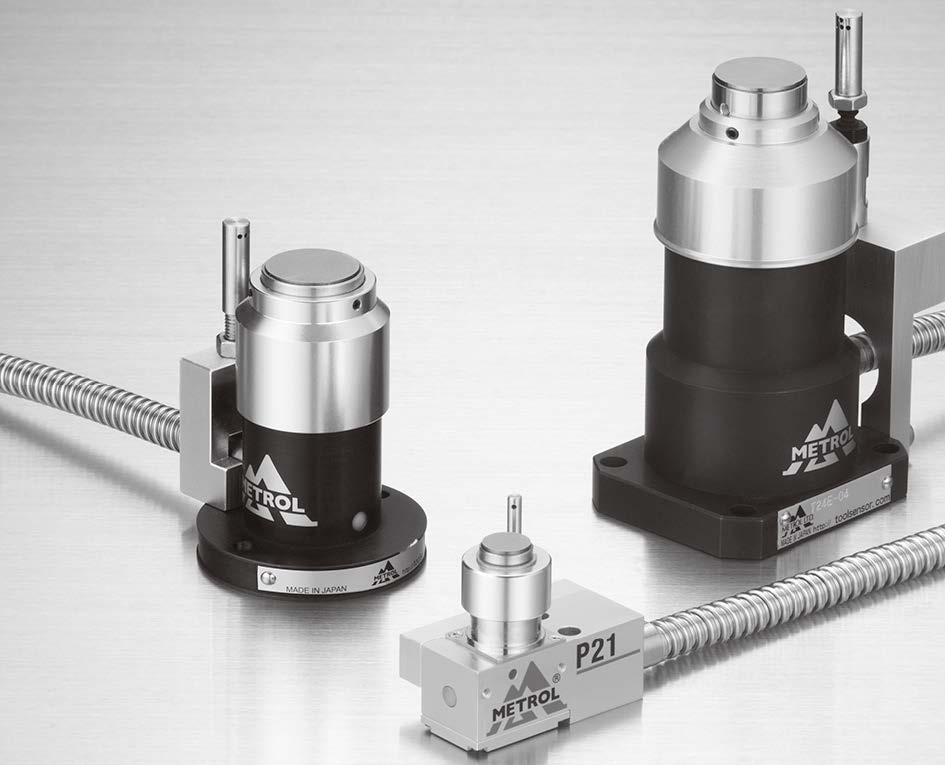

CNC加工中心用對刀儀，安裝在CNC加工中心里面，用于進行刀具預設、檢測磨損和折損、補償熱位移。提高加工精度和生產率。這里以美德龍對刀儀為例來介紹對刀儀。
3）對刀時精度與機械電氣速度的影響有關，所以請依照指定內速度設定，為了確保對刀時重復精度，推薦對刀速度50~200mm/min；
4）刀具直徑較?。é?.5~0.9mm）時，請低速接觸。但使用速度不要低于10mm/min以下；
5）操作速度或?qū)Φ睹娴慕佑|點不同時，即使是同一刀具也會產生精度誤差；

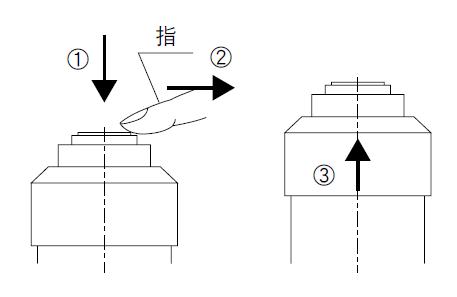

6）當時用手按壓對刀儀時，請不要立即放手，以免損壞對刀儀內部機械接點結構。操作速度請控制在對刀面可追隨刀具的范圍內；
1.概要
對刀儀輸出開關量信號，由數控機床系統接收信號，再由宏程序控制執行刀具長度設定、刀具磨耗檢測、刀具破損折斷檢測。在沒有震動、誤動作情況下，按照額定電壓電流及規定速度內，可以對機器熱變形做補正。

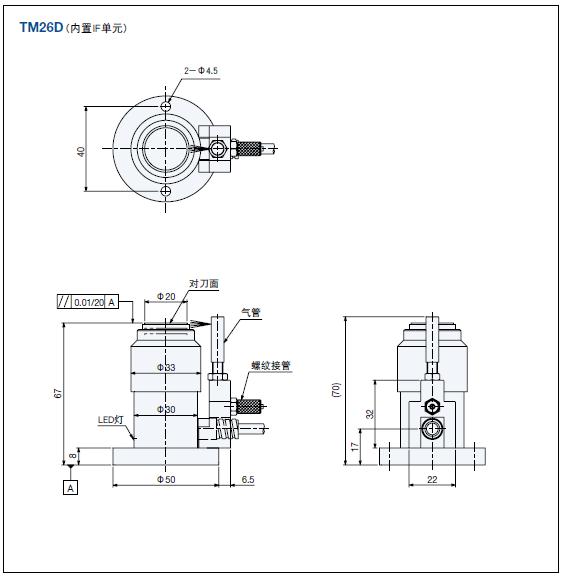

2.構造、尺寸及主要規格
對刀儀輸出開關量信號，由數控機床系統接收信號，再由宏程序控制執行刀具長度設定、刀具磨耗檢測、刀具破損折斷檢測。在沒有震動、誤動作情況下，按照額定電壓電流及規定速度內，可以對機器熱變形做補正。
2.構造、尺寸及主要規格
3.注意事項
對刀儀速度請控制在：50~200mm/min；
使用環境溫度范圍為：0°C ~ 80°C；
電壓請控制在DC24V，電流控制在20mA。
4.安裝注意事項
（1）機械關系
1）請盡量安裝在工作臺上鐵銷比較少的位置；
2）請正確安裝對刀儀后再使用；
立式安裝改裝成臥式安裝需注意動作部分鐵銷堆積，以免發生故障；
3）安裝支架時請注意支架剛性，以免發生熱變形。
（2）電氣關系
1）請必須在額定電源范圍內使用；
2）機械本體有接地保護或屏蔽的請將對刀儀安裝在附近；
3）電源線抗拉力在30N（3Kgf）以下，電源線彎曲半徑為R7，保護管彎曲半徑為R25。
（3）氣源關系
請使用正確氣管接頭，防止氣管爆裂。
5.使用上注意事項
（1）對刀儀對刀方式
1）刀具與對刀儀接觸面必須垂直，并且測量時需垂直向下與接觸面接觸；
2）接觸時不可以超過對刀儀行程，否則會造成對刀儀或刀具損壞；
對刀儀速度請控制在：50~200mm/min；
使用環境溫度范圍為：0°C ~ 80°C；
電壓請控制在DC24V，電流控制在20mA。
4.安裝注意事項
（1）機械關系
1）請盡量安裝在工作臺上鐵銷比較少的位置；
2）請正確安裝對刀儀后再使用；
立式安裝改裝成臥式安裝需注意動作部分鐵銷堆積，以免發生故障；
3）安裝支架時請注意支架剛性，以免發生熱變形。
（2）電氣關系
1）請必須在額定電源范圍內使用；
2）機械本體有接地保護或屏蔽的請將對刀儀安裝在附近；
3）電源線抗拉力在30N（3Kgf）以下，電源線彎曲半徑為R7，保護管彎曲半徑為R25。
（3）氣源關系
請使用正確氣管接頭，防止氣管爆裂。
5.使用上注意事項
（1）對刀儀對刀方式
1）刀具與對刀儀接觸面必須垂直，并且測量時需垂直向下與接觸面接觸；
2）接觸時不可以超過對刀儀行程，否則會造成對刀儀或刀具損壞；
3）對刀時精度與機械電氣速度的影響有關，所以請依照指定內速度設定，為了確保對刀時重復精度，推薦對刀速度50~200mm/min；
4）刀具直徑較?。é?.5~0.9mm）時，請低速接觸。但使用速度不要低于10mm/min以下；
5）操作速度或?qū)Φ睹娴慕佑|點不同時，即使是同一刀具也會產生精度誤差；
6）當時用手按壓對刀儀時，請不要立即放手，以免損壞對刀儀內部機械接點結構。操作速度請控制在對刀面可追隨刀具的范圍內；
（2）接觸面清掃
接觸面吹氣吹不到或除不掉的鐵屑和切削油等，請經常清掃保持對刀面清潔。
6.維修事項

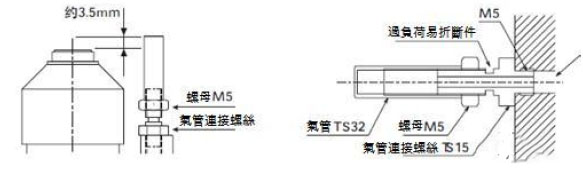

（1）吹氣管更換
吹氣管連接螺絲材質比其它部位脆弱，是為了防止刀具或大塊鐵屑在過負荷情況下碰到吹氣管先折斷連接螺絲，起到保護對刀儀的其它部位。
如果折斷請按照下面步驟更換：
1）將折斷連接螺絲（TS15）擰出，擰上新連接螺絲（TS15），短螺紋部分擰到對刀儀氣管支架上；
2）氣管（TS23）和連接螺絲（TS15）連接后由螺母（M5）調節固定；
3）氣管頂部距離接觸面約3.5mm，然后將螺母（M5）擰緊定位。
接觸面吹氣吹不到或除不掉的鐵屑和切削油等，請經常清掃保持對刀面清潔。
6.維修事項
（1）吹氣管更換
吹氣管連接螺絲材質比其它部位脆弱，是為了防止刀具或大塊鐵屑在過負荷情況下碰到吹氣管先折斷連接螺絲，起到保護對刀儀的其它部位。
如果折斷請按照下面步驟更換：
1）將折斷連接螺絲（TS15）擰出，擰上新連接螺絲（TS15），短螺紋部分擰到對刀儀氣管支架上；
2）氣管（TS23）和連接螺絲（TS15）連接后由螺母（M5）調節固定；
3）氣管頂部距離接觸面約3.5mm，然后將螺母（M5）擰緊定位。

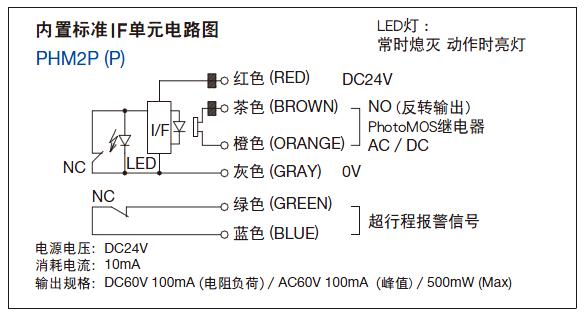

7.電路圖
1）24V電壓不可以超過±5%；
2）為了確保接點精度，電流最大不可以超過20A；
8.操作方式
將要測量刀具交換到機床主軸上，執行指令G65P****H**，調取測量程序。
2）為了確保接點精度，電流最大不可以超過20A；
8.操作方式
將要測量刀具交換到機床主軸上，執行指令G65P****H**，調取測量程序。
