橋式三坐標測量機是精密測量領域中的一項重要技術,它以其高精度、高效率和多功能性而聞名。本文將深入探討橋式三坐標測量機的定義、工作原理以及廣泛的應用領域,幫助您全面了解這一先進的測量設備。
一、橋式三坐標測量機的定義
1. 基本概念:橋式三坐標測量機是一種高精度的三維測量設備,通過在三個互相垂直的軸(X、Y、Z)上移動測量探頭來獲取被測物體的空間坐標信息。

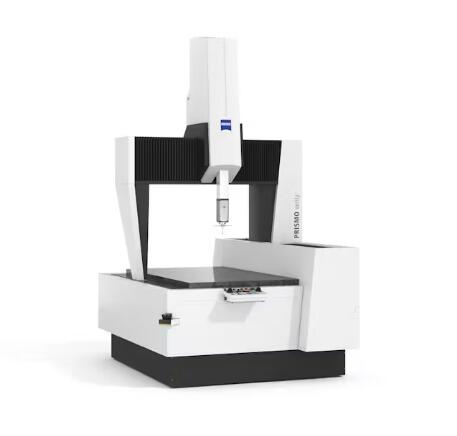

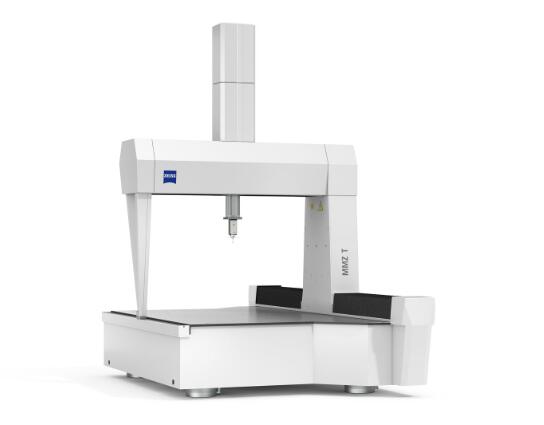

2. 結構特點:
- 由大理石或花崗巖底座構成的工作平臺
- 橫跨工作平臺的橋架結構
- 在橋架上移動的橫梁
- 在橫梁上垂直移動的測量主軸
3. 精度范圍:根據型號不同,橋式三坐標測量機的精度可達0.5μm-5μm,能滿足大多數精密工業測量需求。
二、橋式三坐標測量機的工作原理
1. 坐標系統:橋式三坐標測量機基于笛卡爾坐標系工作,通過X、Y、Z三個軸的運動來定位空間中的任意點。
2. 測量過程:
- X軸:橋架在工作臺上前后移動
- Y軸:橫梁在橋架上左右移動
- Z軸:測量主軸在橫梁上上下移動
3. 數據采集:
- 光柵尺:每個軸都配備高精度光柵尺,用于精確測量移動距離
- 測頭系統:可使用觸發式或掃描式測頭,有些還配備非接觸式激光測頭
- 數據處理:通過專用軟件處理采集的點云數據,進行幾何特征分析和尺寸測量
三、橋式三坐標測量機的主要類型
1. 手動型:操作員手動移動測頭,適合簡單測量任務和小批量生產。
2. 電動型:通過操縱桿控制測頭移動,提高測量效率和操作舒適度。
3. 數控型(CNC):全自動化操作,可實現復雜的測量程序和批量檢測。
4. 龍門式:適用于大型工件測量,測量范圍更大,結構更穩定。
四、橋式三坐標測量機的應用領域
1. 汽車制造業:
- 發動機缸體和缸蓋的精密測量
- 變速箱殼體的尺寸檢驗
- 車身面板的形狀和定位孔檢測
2. 航空航天業:
- 渦輪葉片的輪廓度測量
- 機翼結構件的尺寸驗證
- 復雜曲面零件的形狀檢測
3. 精密機械制造:
- 齒輪的齒形和節距誤差分析
- 軸承內外圈的圓度和同軸度測量
- 模具型腔的尺寸和形狀驗證
4. 電子行業:
- PCB板的平面度和孔位測量
- 手機外殼的輪廓度檢測
- 精密連接器的尺寸驗證
5. 醫療器械:
- 人工關節的形狀和尺寸檢測
- 醫療植入物的表面輪廓分析
- 精密醫療器械零件的質量控制
五、橋式三坐標測量機的優勢和局限性
優勢:
1. 高精度:可達微米級測量精度
2. 多功能:可測量各種幾何特征和復雜形狀
3. 效率高:特別是CNC型號,可實現自動化批量測量
4. 數據完整:提供全面的三維測量數據
局限性:
1. 初始投資高:設備和軟件成本較大
2. 環境要求嚴格:需要恒溫恒濕的測量環境
3. 操作技能要求高:需要專業培訓的操作人員
4. 移動性差:固定安裝,不適合現場測量
以下是您可能還關注的問題與解答:
Q:橋式三坐標測量機的測量精度如何保證?
A:保證橋式三坐標測量機的測量精度需要多方面措施:1)環境控制:維持恒溫恒濕的測量環境,通常要求溫度20±1℃,濕度50±10%;2)定期校準:使用高精度標準球、方塊規等標準件進行系統校準,通常每6-12個月進行一次全面校準;3)日常檢查:每天開機前使用標準球進行快速檢查;4)防震措施:安裝減震系統,避免外部振動影響;5)軟件補償:利用先進的誤差補償算法,如幾何誤差補償、溫度補償?shù)龋?)操作培訓:確保操作人員熟悉正確的測量技巧和數據處理方法。
Q:橋式三坐標測量機與便攜式三坐標測量機相比有哪些優缺點?
A:橋式三坐標測量機的優點包括:1)更高的精度,特別是對于大型工件;2)更好的穩定性和可重復性;3)更大的測量范圍;4)更適合自動化和批量檢測。缺點包括:1)固定安裝,缺乏靈活性;2)初始投資較高;3)對測量環境要求嚴格。便攜式三坐標測量機的優點是:1)靈活性高,可現場測量;2)投資成本較低;3)適合大型或固定工件的測量。缺點是:1)精度通常低于橋式;2)測量范圍較?。?)操作員技能要求更高。選擇時需要根據具體應用場景、精度要求和預算來權衡。
Q:橋式三坐標測量機在工業4.0和智能制造中扮演什么角色?
A:在工業4.0和智能制造背景下,橋式三坐標測量機正在發揮越來越重要的作用:1)數字化質量控制:與CAD/CAM系統集成,實現設計-制造-檢測的閉環控制;2)大數據分析:通過收集和分析大量測量數據,優化生產流程,預測質量趨勢;3)智能化生產:與機器人和自動化生產線集成,實現在線實時測量和反饋;4)虛擬測量:結合數字孿生技術,在虛擬環境中進行測量規劃和仿真;5)遠程監控和診斷:通過物聯網技術,實現設備狀態的遠程監控和預測性維護。這些應用使橋式三坐標測量機成為智能工廠中不可或缺的質量保證工具。
橋式三坐標測量機作為精密測量領域的核心設備,正在不斷發展以適應現代制造業的需求。從傳統的尺寸檢測到復雜的形狀分析,從單件測量到批量自動化檢測,橋式三坐標測量機的應用范圍正在不斷擴大。隨著測量技術、數據處理能力和自動化水平的提升,橋式三坐標測量機將繼續在質量控制、產品開發和生產優化中發揮關鍵作用。對于追求高精度、高效率的制造企業來說,深入了解和充分利用橋式三坐標測量機的能力,將是提升產品質量和競爭力的重要途徑。
