便攜式三坐標測量機的測頭是整個測量系統的"觸角",直接影響測量的精度和效率。正確地更換測頭不僅能夠適應不同的測量任務,還能延長設備的使用壽命。本文將為您詳細介紹測頭更換的步驟、注意事項以及一些專業技巧。
一、了解便攜式三坐標測量機測頭系統
1. 測頭類型:
- 觸發式測頭:最常見,適用于大多數測量任務。
- 掃描式測頭:用于連續數據采集,適合復雜曲面測量。
- 光學測頭:非接觸式測量,適用于柔軟或易變形的物體。
2. 測頭接口:
- M8螺紋接口:常見于小型測頭。
- 卡口式接口:快速更換,適用于頻繁切換場景。
- 磁性接口:高精度重復定位,適用于高端設備。
3. 測頭組件:
- 測針:直接接觸被測物體的部分。
- 測桿:連接測針和測頭本體。
- 測頭本體:包含傳感器和信號處理電路。
二、測頭更換前的準備工作
1. 清潔工作區:
- 使用防靜電清潔劑擦拭工作臺面。
- 準備無塵布和防靜電手套。
2. 工具準備:
- 專用扳手或六角扳手(根據測頭接口類型選擇)。
- 扭矩扳手(確保安裝力度適中)。
- 顯微鏡或放大鏡(檢查測頭和接口)。
3. 系統設置:
- 將測量軟件切換到"更換測頭"模式。
- 如有可能,斷開測頭電源連接。
4. 新測頭檢查:
- 仔細檢查新測頭外觀,確保無損壞。
- 核對新測頭型號是否與系統兼容。
三、便攜式三坐標測量機測頭更換步驟

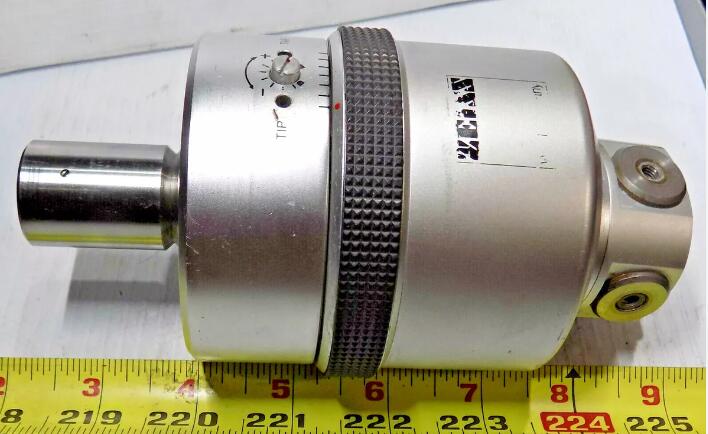

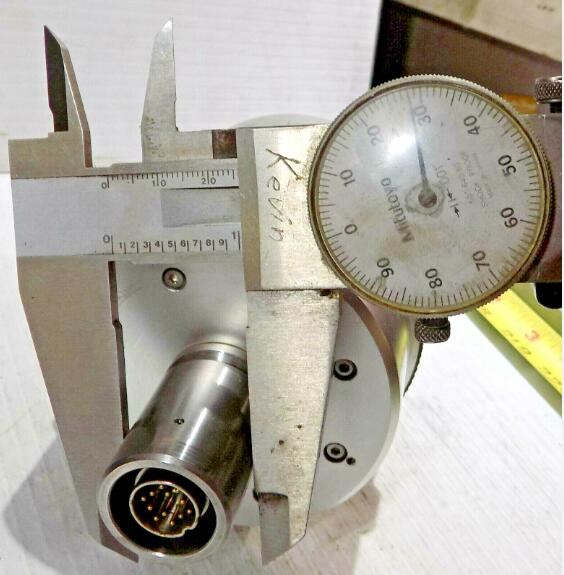

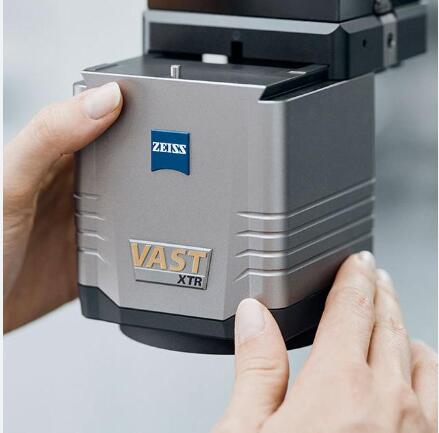

1. 移除舊測頭:
- 輕輕握住測頭本體,避免施加過大力度。
- 使用適當?shù)墓ぞ撸?strong>逆時針旋轉測頭接口。
- 對于卡口式或磁性接口,按照制造商指示的方式解鎖。
- 緩慢取下舊測頭,放置在防靜電墊上。
2. 清潔接口:
- 使用無塵布蘸取少量異丙醇,輕輕擦拭接口表面。
- 用干凈的壓縮空氣吹去可能存在的微小顆粒。
- 使用放大鏡仔細檢查接口,確保無劃痕或變形。
3. 安裝新測頭:
- 戴上防靜電手套,小心拿起新測頭。
- 將新測頭對準接口,確保方向正確。
- 對于螺紋接口,順時針旋轉測頭,直到感覺到輕微阻力。
- 使用扭矩扳手最后擰緊,通常建議扭矩在0.3-0.5 N·m之間。
- 對于卡口式或磁性接口,按照制造商指示的方式鎖定。
4. 連接電氣接口:
- 如果有單獨的電氣連接器,小心插入并鎖緊。
- 確保連接器的針腳對齊,避免彎曲。
5. 系統識別:
- 在測量軟件中選擇新安裝的測頭型號。
- 如果是智能測頭系統,可能會自動識別新測頭。
四、測頭更換后的校準與驗證
1. 測頭校準:
- 使用標準校準球(通常直徑為25mm,精度≤0.5μm)。
- 在校準球表面采集至少25個點,覆蓋不同方向。
- 通過軟件計算測頭直徑和中心偏置。
2. 重復性測試:
- 選擇工作空間內的一個固定點。
- 重復測量該點30次,計算標準偏差。
- 標準偏差應小于0.010mm。
3. 方向性測試:
- 使用不同角度和方向測量校準球。
- 比較不同方向的測量結果,偏差應在±0.005mm以內。
4. 實際工件測試:
- 選擇一個熟悉的標準工件進行測量。
- 對比更換測頭前后的測量結果,確保一致性。
五、測頭更換的注意事項與技巧
1. 環境控制:
- 更換測頭時,確保環境溫度穩定在20±1°C。
- 相對濕度控制在45%-65%之間,避免靜電影響。
2. 力度控制:
- 安裝時避免過度用力,防止損壞測頭或接口。
- 使用扭矩扳手確保安裝力度適中且一致。
3. 清潔習慣:
- 定期清潔測頭和接口,防止灰塵累積。
- 每次更換后,用無塵布擦拭測頭表面。
4. 存儲管理:
- 未使用的測頭應存放在防靜電、防震的專用盒中。
- 保持測頭存儲環境的恒溫恒濕。
5. 文檔記錄:
- 記錄每次測頭更換的日期、原因和校準結果。
- 建立測頭使用壽命追蹤系統,及時更新。
以下是您可能還關注的問題與解答:
Q:多久需要更換一次測頭?
A:測頭的更換頻率取決于多個因素: 1. 使用頻率:高頻率使用可能需要每3-6個月更換一次。 2. 測量環境:惡劣環境(如多塵、高溫)可能需要更頻繁更換。 3. 測量精度要求:高精度測量可能需要更頻繁的更換以維持性能。 4. 測頭類型:不同類型的測頭壽命不同,觸發式通常比掃描式壽命長。 5. 制造商建議:通常在使用手冊中有推薦的更換周期。 一般來說,建議至少每年全面檢查一次測頭狀態,并根據實際使用情況決定是否更換。
Q:如何選擇合適的測頭類型?
A:選擇合適的測頭需考慮以下因素: 1. 被測物體特性:如材質、表面狀況、幾何形狀等。 2. 測量精度要求:高精度測量可能需要選擇更高級的測頭。 3. 測量效率需求:大批量測量可能需要選擇掃描式測頭。 4. 環境因素:如溫度、振動等可能影響測頭選擇。 5. 成本考慮:不同類型測頭的價格差異較大。 建議根據具體的測量任務,咨詢測量設備供應商,選擇最適合的測頭類型。
Q:測頭更換后,測量軟件需要做哪些調整?
A:測頭更換后,測量軟件通常需要進行以下調整: 1. 更新測頭參數:在軟件中選擇或輸入新測頭的型號和規格。 2. 重新校準:進行測頭校準程序,更新測頭直徑和中心偏置。 3. 調整測量程序:如果新舊測頭尺寸不同,可能需要調整測量路徑。 4. 更新補償參數:某些高級系統可能需要重新計算溫度補償?shù)葏?shù)。 5. 驗證測量程序:使用標準工件驗證更新后的測量程序準確性。 請務必按照測量設備和軟件的具體說明進行操作,確保所有參數都正確更新。
便攜式三坐標測量機測頭的更換是一項需要細心和專業技能的操作。正確的更換程序不僅能確保測量精度,還能延長設備的使用壽命。通過遵循本文介紹的步驟和注意事項,您可以有效地完成測頭更換工作,保證測量結果的可靠性。記住,測頭更換后的校準和驗證同樣重要,它們是確保測量系統正常工作的關鍵步驟。隨著測量技術的不斷進步,建議您定期關注最新的測頭技術和更換方法,不斷優化您的操作流程,以提高測量效率和精度。通過精心維護和正確使用,您的便攜式三坐標測量機將能夠持續提供高質量的測量服務,為您的質量控制工作提供強有力的支持。
