便攜式三坐標測量機是一種高精度的尺寸測量工具，廣泛應用于制造業、質量控制等領域。本文將為您詳細解析便攜式三坐標測量尺寸的方法，幫助您全面掌握這一先進測量技術，提高測量效率和精度。

一、了解便攜式三坐標測量機

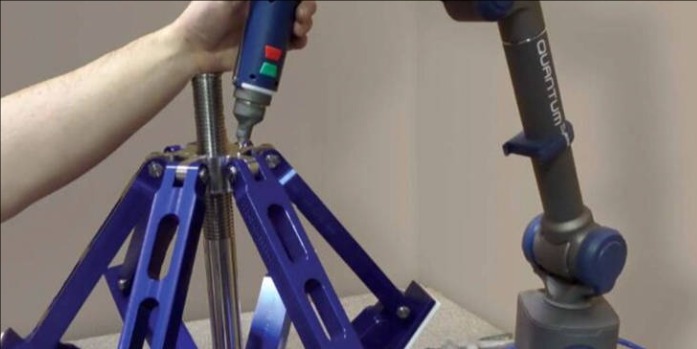

1. 結構組成：便攜式三坐標測量機主要由測量臂、探頭、控制系統和數據處理軟件組成。

2. 工作原理：通過探頭接觸被測物體表面的不同點，記錄空間坐標，從而計算出尺寸、形狀等信息。

3. 精度范圍：一般便攜式三坐標測量機的精度可達0.025-0.1mm，具體取決于型號和測量范圍。

二、測量前的準備工作

1. 環境控制：確保測量環境溫度穩定，理想溫度為20±2℃，相對濕度控制在40%-60%。

2. 儀器校準：按照制造商提供的方法進行日常校準，確保測量精度。

3. 工件清潔：清潔被測工件表面，去除油污、灰塵等雜質，以免影響測量精度。

三、基本測量步驟

1. 建立坐標系：選擇合適的基準面，建立工件坐標系。通常選擇三個互相垂直的平面作為基準。

2. 選擇測量點：根據被測尺寸的特征，選擇合適的測量點。對于直線尺寸，至少需要兩個點；對于圓形，至少需要三個點。

3. 接觸測量：用探頭輕觸被測點，記錄坐標數據。注意控制接觸力度，一般在0.1-0.5N之間，以避免產生形變。

4. 數據處理：通過軟件處理采集的點數據，計算出所需的尺寸信息。

四、不同類型尺寸的測量方法

1. 長度測量：選擇兩個端點進行測量，軟件自動計算兩點間距離。

2. 直徑測量：對于圓柱體，選擇圓柱表面至少三個點，軟件擬合出圓柱并計算直徑。

3. 角度測量：分別測量兩個平面或直線，軟件計算它們之間的夾角。

4. 形狀誤差測量：如圓度、平面度等，需要在特征表面取多個點，軟件分析偏差。

五、提高測量精度的技巧

1. 多點測量：增加測量點數量可以提高精度，如測量圓形時，建議取8-12個點。

2. 避免振動：測量時保持測量臂穩定，避免外部振動干擾。

3. 定期校準：每天工作前進行快速校準，每月進行一次全面校準。

4. 合理布置：盡量使被測工件處于測量臂的最佳測量范圍內，通常在臂長的60%-80%之間。

以下是您可能還關注的問題與解答：

Q：便攜式三坐標測量機適合測量多大的工件？

A：不同型號的測量范圍不同，一般從1.2m到4.5m不等。對于超大工件，可以通過多站位測量技術擴展測量范圍。

Q：如何選擇合適的探頭？

A：根據被測工件的材質、形狀和精度要求選擇探頭。常用的有球形探頭、圓柱形探頭和尖端探頭等。對于精密測量，可選用較小直徑的探頭。

Q：便攜式三坐標測量機的測量速度如何？

A：測量速度取決于操作者的熟練程度和被測工件的復雜性。一般來說，熟練操作者可以在幾分鐘內完成一個簡單工件的多個尺寸測量。

通過本文的詳細解析，相信您已經對便攜式三坐標測量尺寸的方法有了全面的了解。掌握這些測量技巧不僅能提高您的工作效率，還能確保測量結果的準確性。在實際操作中，請注意遵守操作規程，定期維護設備，以確保測量結果的可靠性。隨著技術的不斷進步，便攜式三坐標測量技術也在不斷發展，建議您持續關注行業動態，及時更新知識和技能。
