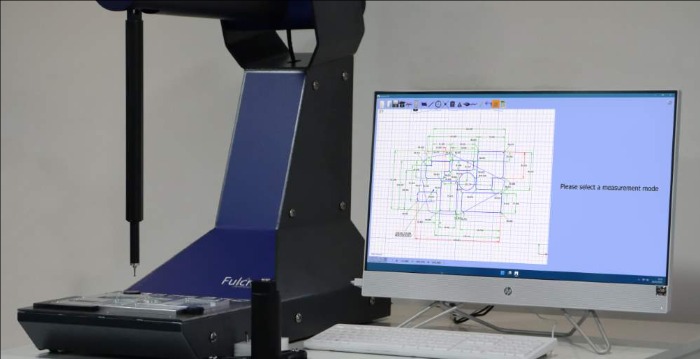

便攜式三坐標測量機是現代精密測量領域的重要工具,它能夠快速、準確地獲取復雜零件的三維坐標數據。在實際應用中,偏置操作是一項常用且重要的技能。本文將為您詳細解析便攜式三坐標如何進行偏置操作,幫助您更好地掌握這一關鍵技術。
一、偏置操作的概念和意義
偏置操作是指將測量坐標系統平移或旋轉,以適應不同的測量需求。這在實際工作中有著重要意義:
1、適應工件位置:當工件無法完全對準測量機時,通過偏置可以調整坐標系。
2、提高測量效率:正確的偏置可以簡化測量程序,節省時間。
3、增加靈活性:允許在不同位置或角度進行測量,擴大測量范圍。
二、偏置操作的準備工作
在進行偏置操作之前,需要做好充分的準備。這些準備工作直接影響偏置的精度和效果,包括:

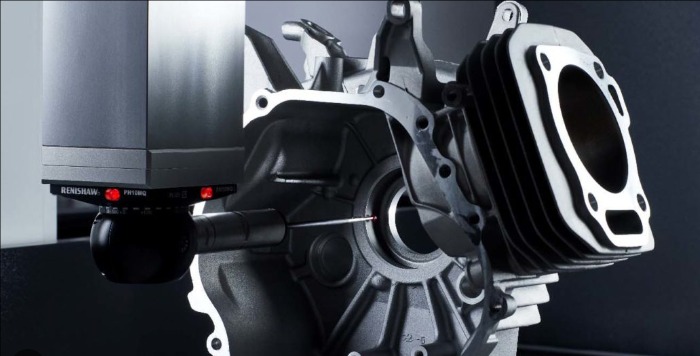

1、校準測量頭:確保測量頭處于最佳狀態,通常需要進行球徑補償。
2、清潔工件表面:去除可能影響測量精度的灰塵和雜質。
3、固定工件:使用適當?shù)膴A具或支撐,防止測量過程中工件移動。
4、選擇合適的測量點:根據工件特征,選擇能夠準確定義新坐標系的點。

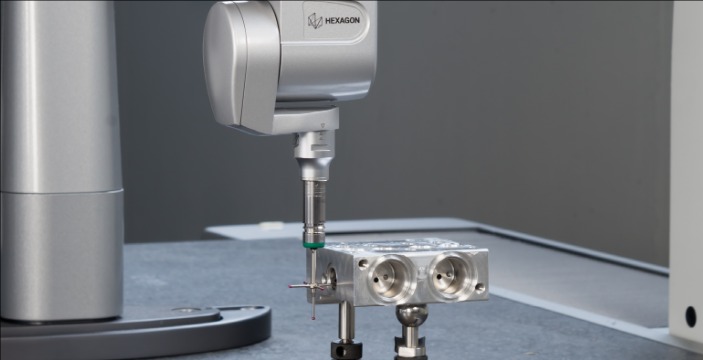

三、偏置操作的基本步驟
偏置操作通常包括以下基本步驟,每一步都需要精確執行,以確保最終偏置結果的準確性:
1、確定參考平面:通常選擇工件的一個主要平面作為XY平面。
2、建立Z軸方向:選擇一個垂直于參考平面的方向作為Z軸正方向。
3、確定X軸方向:選擇工件上的一條邊或特征線作為X軸方向。
4、確定原點:選擇一個特征點(如角點或孔心)作為新坐標系的原點。
5、執行偏置命令:在測量軟件中輸入相關參數,完成偏置操作。
四、偏置方法的選擇
根據工件特征和測量需求,可以選擇不同的偏置方法。合適的偏置方法可以顯著提高測量效率和精度。常見的偏置方法包括:
1、3-2-1法:最常用的方法,通過測量3個點確定平面,2個點確定直線,1個點確定原點。
2、平面-線-點法:適用于具有明顯平面、邊線和特征點的工件。
3、最小二乘法:通過測量多個點,用最小二乘算法擬合平面或直線,適合表面不太規則的工件。
4、特征匹配法:利用CAD模型中的特征進行自動對準,適用于復雜形狀的工件。
五、偏置操作的注意事項
在進行偏置操作時,需要注意以下幾點,這些細節往往決定了偏置操作的成敗:
1、選點精度:盡量選擇工件上加工精度高的表面或特征進行測量。
2、測量次數:重要的參考點或線應多次測量取平均值,提高精度。
3、溫度影響:考慮環境溫度對工件和測量機的影響,必要時進行溫度補償。
4、軟件設置:正確設置測量軟件中的偏置參數,如坐標系類型和原點位置。
5、驗證結果:完成偏置后,測量已知尺寸的特征以驗證偏置的準確性。
六、偏置操作的高級技巧
掌握了基本操作后,以下高級技巧可以幫助您更好地應對復雜情況:
1、多次偏置:對于大型或復雜工件,可能需要進行多次局部偏置。
2、動態偏置:在測量過程中根據需要隨時調整坐標系。
3、CAD對比:將測量結果與CAD模型實時對比,快速發現偏差。
4、自動化程序:編寫自動化測量程序,包含偏置步驟,提高效率。
以下是您可能還關注的問題與解答:
Q:便攜式三坐標測量機的測量精度如何?
A:現代高端便攜式三坐標測量機的精度可達0.02mm左右,具體取決于設備型號和測量范圍。
Q:偏置操作會影響測量結果的精度嗎?
A:正確執行的偏置操作不會影響測量精度。相反,它可以通過調整坐標系來提高測量的準確性和一致性。
Q:如何處理工件表面不平整導致的偏置困難?
A:對于表面不平整的工件,可以采用最小二乘法測量多個點來擬合平面,或使用特征匹配法與CAD模型對比來建立坐標系。
便攜式三坐標測量機的偏置操作是一項需要理論知識和實踐經驗相結合的技能。通過深入理解偏置的原理,掌握正確的操作步驟,并不斷積累經驗,您將能夠更加靈活和準確地進行各種復雜測量任務。隨著測量技術的不斷進步,便攜式三坐標測量機在質量控制、逆向工程等領域的應用將越來越廣泛,熟練掌握偏置操作將為您在這一領域的工作帶來顯著優勢。
