便攜式三坐標檢具是現代工業精密測量的重要工具,廣泛應用于制造業、航空航天、汽車等領域。本文將為您詳細介紹便攜式三坐標檢具的正確使用方法,并提供一份全面的操作指南。通過閱讀本文,您將掌握如何高效且準確地使用這一先進的測量工具,從而提升您的工作效率和產品質量。
一、便攜式三坐標檢具的基本認識
1. 便攜式三坐標檢具是一種可移動的高精度測量設備,能夠在三維空間中測量物體的幾何尺寸。

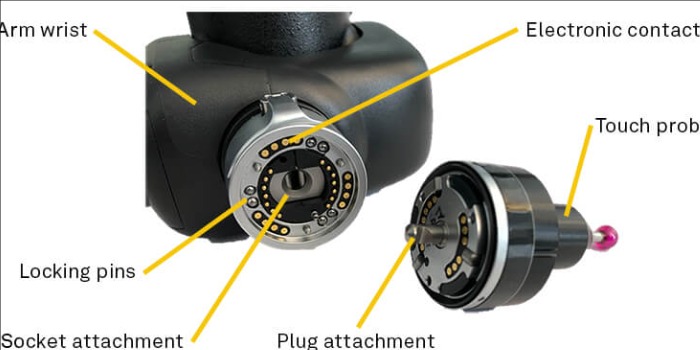

2. 主要組成部分包括:測量臂、探頭系統、數據處理單元和軟件系統。
3. 測量精度通??蛇_(dá)0.025mm-0.1mm,具體取決于設備型號和使用環境。
二、便攜式三坐標檢具的準備工作
1. 環境準備:確保測量環境溫度穩定在20±2℃,相對濕度控制在45%-65%之間。
2. 設備檢查:檢查測量臂各關節是否靈活,探頭是否完好,電池電量是否充足。
3. 軟件安裝:在計算機上安裝相應的測量軟件,如PolyWorks、Geomagic或Spatial Analyzer等。
4. 校準準備:準備校準球或校準板,用于設備的日常校準。
三、便攜式三坐標檢具的操作步驟
1. 設備校準:啟動測量軟件,選擇校準功能 ,按照軟件提示,用探頭依次觸碰校準球的不同位置,完成校準后,檢查校準結果,確保誤差在允許范圍內
2. 工件固定:將待測工件穩固地固定在工作臺上,確保工件在測量過程中不會發生移動
3. 建立坐標系:選擇工件上的基準面、基準軸或基準點,使用軟件建立工件坐標系,確保與圖紙要求一致

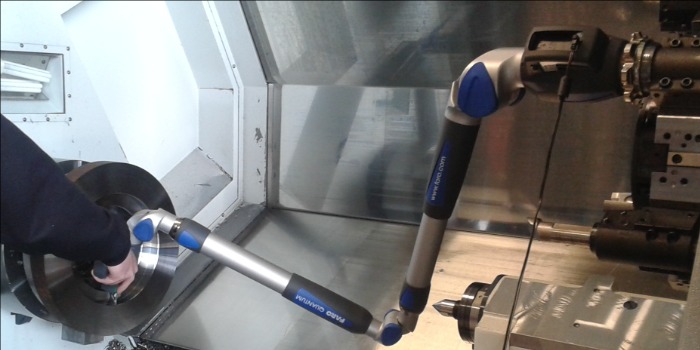

4. 測量操作:根據測量需求,選擇合適的探頭,穩定握持測量臂,將探頭輕觸工件表面,采集足夠數量的點來定義被測特征(如平面、圓柱、球面等),對于復雜曲面,可使用連續掃描模式采集點云數據

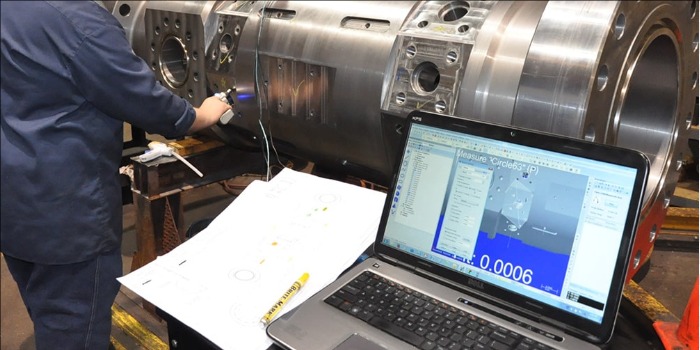

5. 數據處理:使用軟件處理采集的數據點,擬合幾何特征,計算尺寸、位置度等參數 ,生成測量報告,分析結果是否符合圖紙要求
四、便攜式三坐標檢具使用技巧
1. 測量姿勢:保持正確的測量姿勢,盡量減少人體晃動對測量的影響。
2. 點位選?。?strong>均勻選取測量點,避免集中在某一區域,以提高測量結果的代表性。
3. 測量力度:控制適當?shù)臏y量力度,過大或過小都會影響測量精度。
4. 溫度適應:如果工件剛從其他環境帶入,應讓其充分適應測量環境溫度后再進行測量。
5. 定期維護:按照廠商建議,定期對設備進行專業維護和校準,以保持長期穩定的測量精度。
五、便攜式三坐標檢具的應用領域
1. 航空航天:用于飛機機身、發動機部件等大型復雜零件的檢測。
2. 汽車制造:應用于車身、底盤、發動機等關鍵部件的尺寸檢測。
3. 模具制造:用于模具的制作過程控制和最終檢驗。
4. 機械加工:適用于各種精密機械零件的尺寸和形位公差檢測。
5. 逆向工程:通過采集實物的三維數據,重建CAD模型。
以下是您可能還關注的問題與解答:
Q:便攜式三坐標檢具的測量范圍有多大?
A:常見的便攜式三坐標檢具測量范圍在1.2m到4.5m之間,具體取決于設備型號。對于更大的測量范圍,可以考慮使用激光跟蹤儀等設備。
Q:如何提高便攜式三坐標檢具的測量精度?
A:可以通過以下方法提高測量精度:1) 確保環境溫度穩定;2) 增加采集點數量;3) 使用高精度探頭;4) 定期校準設備;5) 提高操作人員的技能水平。
Q:便攜式三坐標檢具與固定式三坐標測量機相比有什么優勢?
A:便攜式三坐標檢具的主要優勢包括:1) 可移動性強,能夠現場測量;2) 適用于大型工件測量;3) 操作更加靈活;4) 初始投資成本較低。但在測量精度和穩定性方面,固定式三坐標測量機通常更勝一籌。
總結而言,正確使用便攜式三坐標檢具需要操作者具備專業知識和豐富經驗。通過遵循本文提供的操作指南,并不斷實踐,您將能夠熟練掌握這一先進測量工具的使用方法。隨著工業4.0的深入發展,便攜式三坐標檢具將在質量控制和產品創新中發揮越來越重要的作用,為制造業的高質量發展提供有力支持。
