三維激光掃描儀是什么系統?組成與功能介紹

[原創內容] 發布于:2024-08-06 11:47:31 閱讀:252次 編輯:思誠市場部 核心內容:三維激光掃描儀是什么系統

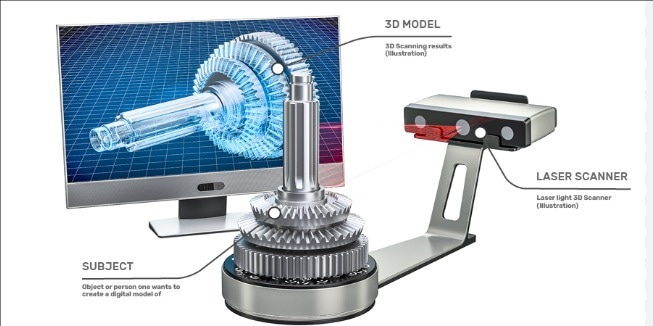

三維激光掃描儀是一種先進的測量系統,能夠快速、精確地捕捉現實世界的三維數據。本文將為您詳細介紹三維激光掃描儀的系統組成、工作原理以及主要功能,幫助您全面了解這一革命性的測量技術。

一、三維激光掃描儀的系統定義

1、三維激光掃描儀是一種非接觸式的主動測量系統,通過發射激光并接收反射信號來獲取目標物體的空間信息。

2、它能夠在短時間內采集大量的三維坐標點,形成所謂的"點云"數據,用于構建精確的數字化三維模型。

3、這種系統將激光測距技術、高精度角度測量技術、高速掃描技術和計算機技術有機結合,實現了對復雜物體的快速、高精度三維測量。

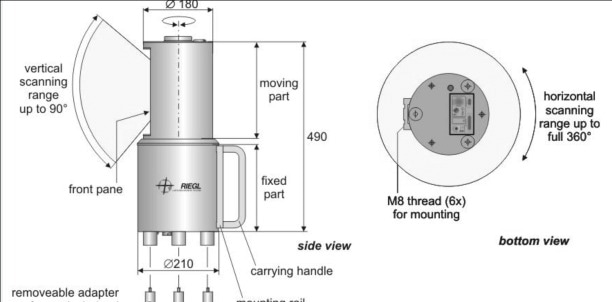

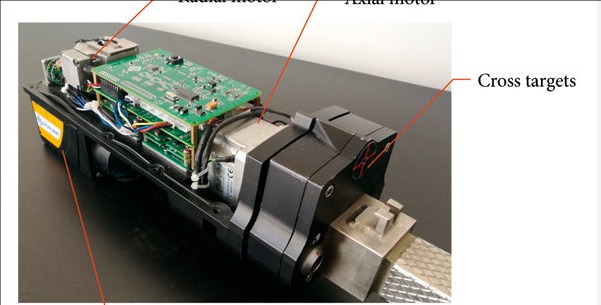

二、三維激光掃描儀的系統組成

1、激光發射器:負責產生和發射高能量、高頻率的激光束。通常使用的是波長為532nm或1064nm的固態激光器。

2、接收器:捕獲從目標物體反射回來的激光信號。主要包括光電探測器和信號放大器。

3、掃描系統:通常由高速旋轉的多面鏡或振鏡組成,用于控制激光束的掃描方向。掃描速度可達每秒數十萬甚至數百萬個點。

4、角度測量系統:精確測量激光束的發射角度,通常采用高精度的光電編碼器。

5、數據處理單元:負責實時處理接收到的信號,計算三維坐標,并進行初步的數據過濾。

6、控制系統:管理整個掃描過程,包括掃描參數設置、數據存儲和傳輸?shù)取?/p>

7、配套軟件:用于數據后處理、三維建模和可視化展示。

三、三維激光掃描儀的工作原理

1、距離測量:三維激光掃描儀主要采用飛行時間法(TOF)或相位差法來測量距離。

2、飛行時間法:計算激光從發射到接收的時間,乘以光速的一半得到距離。測量范圍可達數百米,精度在毫米級。

3、相位差法:通過比較發射和接收激光信號的相位差來計算距離。測量范圍較短(通常不超過100米),但精度可達亞毫米級。

4、角度測量:通過高精度編碼器記錄激光發射時的水平和垂直角度。

5、三維坐標計算:結合距離和角度信息,使用球坐標系轉換算法計算出每個測量點的三維坐標。

四、三維激光掃描儀的主要功能

1、快速數據采集:能夠在短時間內采集數百萬個三維坐標點,大大提高了測量效率。

2、高精度測量:depending on the model and conditions, 測量精度可達毫米級甚至亞毫米級,滿足各種高精度應用需求。

3、全面覆蓋:通過多站掃描和自動配準,可以實現對復雜物體或場景的全方位測量。

4、非接觸式測量:無需接觸被測物體,特別適合測量危險、不可接觸或難以接近的目標。

5、三維可視化:采集的點云數據可直接用于三維建模和可視化展示,支持虛擬現實和增強現實應用。

6、變形監測:通過多期掃描數據的對比,可以精確檢測出物體的微小變形。

7、逆向工程:能夠快速獲取復雜物體的三維數據,用于產品設計和制造。

五、三維激光掃描儀的應用領域

1、建筑測繪:快速獲取建筑物的精確三維模型,用于施工圖繪制、改造設計等。

2、工程測量:用于隧道、橋梁、道路等大型工程的變形監測和質量控制。

3、文物保護:對歷史建筑和文物進行數字化保存和研究。

4、工業制造:用于大型設備的安裝、調試和維護,以及產品質量控制。

5、智慧城市:為城市規劃、管理和三維GIS提供高精度的三維數據支持。

以下是您可能還關注的問題與解答:

Q:三維激光掃描儀和傳統測量方法相比有什么優勢?

A:三維激光掃描儀具有測量速度快、精度高、數據全面、非接觸式等優勢,特別適合復雜環境和大規模測量任務。

Q:三維激光掃描儀的數據處理需要特殊軟件嗎?

A:是的,三維激光掃描儀的原始數據通常需要使用專業的點云處理軟件進行后期處理,如配準、濾波、建模等操作。

Q:三維激光掃描儀有什么局限性?

A:主要局限包括設備成本較高、對環境條件(如天氣、光照)敏感、對透明或高反射表面的測量效果不理想等。

通過本文的詳細介紹,相信您已經對三維激光掃描儀系統有了全面的認識。這種先進的測量系統正在改變我們獲取和處理三維空間信息的方式,為各行各業帶來了新的機遇和挑戰。隨著技術的不斷進步,三維激光掃描儀必將在更廣泛的領域發揮重要作用,推動測量技術和相關產業的創新發展。
