千分尺是精密機械測量中不可或缺的工具,其精度可達0.01毫米,在工業生產和質量控制中扮演著重要角色。掌握千分尺的正確讀數方法,是確保測量精準度的關鍵。本文將為您詳細解析千分尺的讀數方法,幫助您輕松應對各種精密測量任務。

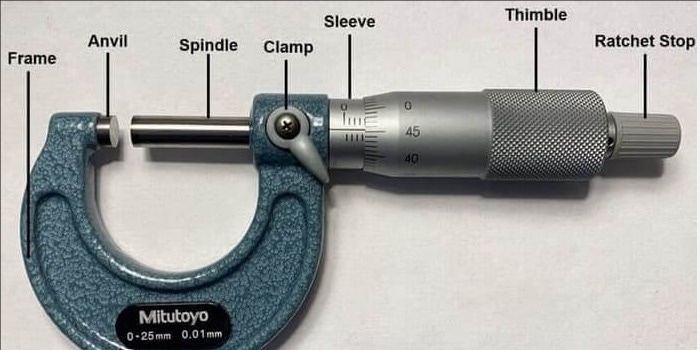

一、千分尺的基本結構
1、套筒:刻有主尺刻度,通常以0.5mm為間隔。
2、微分筒:刻有50等分的刻度,每格代表0.01mm。
3、基準線:位于套筒上,用于對準微分筒刻度。
4、測砧:固定端,與移動的測桿形成測量面。
5、棘輪:用于控制測量壓力,確保讀數準確。
二、千分尺讀數的基本步驟
1、讀取主尺刻度:觀察套筒上露出的最后一條完整刻度。
2、讀取半毫米刻度:如果0.5mm刻度線可見,則加0.5mm。
3、讀取微分筒刻度:找出與基準線對齊的微分筒刻度。
4、綜合計算:將以上三步讀數相加,得到最終測量值。
三、千分尺讀數的詳細說明
1、主尺讀數:每個完整刻度代表1mm,最小刻度為0.5mm。
2、微分筒讀數:每轉一圈代表0.5mm,分為50等份,每份0.01mm。
3、讀數順序:先讀主尺整數部分,再讀0.5mm刻度,最后讀微分筒刻度。
4、注意事項:確保讀數時視線與刻度線垂直,避免視差誤差。

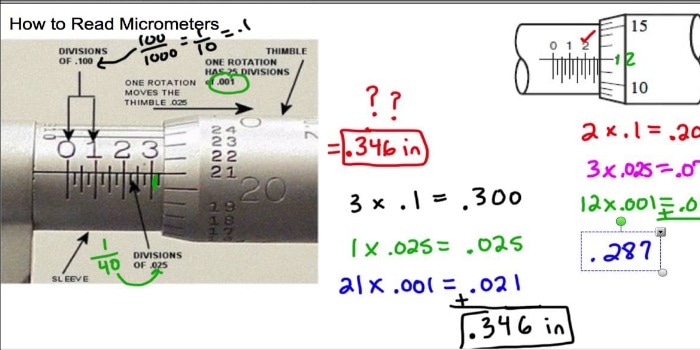

四、千分尺讀數實例解析
1、示例1:主尺顯示5.5mm,微分筒刻度對準27,則讀數為5.5 + 0.27 = 5.77mm。
2、示例2:主尺顯示12mm,微分筒刻度對準3,則讀數為12.0 + 0.03 = 12.03mm。
3、示例3:主尺顯示8mm,0.5mm刻度可見,微分筒刻度對準42,則讀數為8.0 + 0.5 + 0.42 = 8.92mm。
五、提高千分尺讀數準確性的技巧
1、保持清潔:定期清潔千分尺的測量面和刻度,確保讀數清晰。
2、控制測量力:使用棘輪施加適當壓力,避免過度擠壓導致誤差。
3、溫度適應:讓千分尺和被測物體處于相同環境溫度下,減少熱脹冷縮影響。
4、多次測量:對同一位置進行多次測量,取平均值提高準確性。
六、常見的千分尺讀數誤區
1、忽視零點校準:每次使用前應檢查并校準零點,確保起始點準確。
2、讀數四舍五入:千分尺讀數應精確到0.01mm,不建議隨意四舍五入。
3、忽視平行度:測量時確保測砧與被測物體表面平行,避免傾斜導致誤差。
4、過度依賴數字顯示:對于數字千分尺,也應了解機械讀數方法,以便核對。
以下是您可能還關注的問題與解答:
Q:如何判斷千分尺是否需要校準?
A:定期檢查千分尺的零點和已知標準塊。如果零點不準確或測量標準塊時有明顯偏差,就需要進行校準。建議至少每月進行一次檢查,頻繁使用時可增加檢查頻率。
Q:數字千分尺和機械千分尺在讀數方面有什么區別?
A:數字千分尺直接顯示數字讀數,操作更簡單,減少了讀數誤差。但機械千分尺能培養操作者的讀數技能,有助于理解測量原理。建議先熟悉機械千分尺的讀數方法,再使用數字千分尺。
Q:如何選擇合適量程的千分尺?
A:選擇千分尺時,應考慮被測物體的尺寸范圍。一般原則是選擇量程略大于被測物最大尺寸的千分尺。例如,對于10-20mm的零件,可選擇0-25mm的千分尺。這樣可以確保測量精度,同時避免超出量程導致的損壞。
掌握千分尺的讀數方法是精密測量的基礎技能。通過理解千分尺的結構、熟練運用讀數步驟,并注意避免常見誤區,您將能夠進行更加精準的測量工作。記住,精確的測量不僅依賴于工具本身,更取決于操作者的技能和細心。希望本文的詳細解析能夠幫助您提高千分尺的使用技巧,在工作中實現更高的測量精度和效率。無論是在質量控制、產品研發還是精密加工領域,熟練的千分尺讀數技能都將成為您的重要職業技能之一。
