數控車床夾緊信號有哪些反饋方式?探討其工作原理

[原創內容] 發布于:2024-08-19 10:59:01 閱讀:295次 編輯:思誠市場部 核心內容:數控車床夾緊信號反饋方式

數控車床是現代制造業中不可或缺的精密加工設備。在數控車床的操作過程中,夾緊信號的反饋機制扮演著至關重要的角色,它直接關系到加工精度和操作安全。本文將深入探討數控車床夾緊信號的各種反饋方式及其工作原理,為工程技術人員提供深入的見解。

一、機械式夾緊信號反饋

機械式夾緊信號反饋是最傳統也是最直觀的方式之一。這種方法利用機械結構的位移來判斷夾緊狀態。

1. 工作原理:當工件被夾緊時,夾具會產生位移,通過連桿機構將這個位移傳遞到一個機械開關或者限位開關。

2. 優點:結構簡單,可靠性高,適用于惡劣環境。

3. 缺點:精度相對較低,通常在±0.1mm左右,不適用于高精度要求的場合。

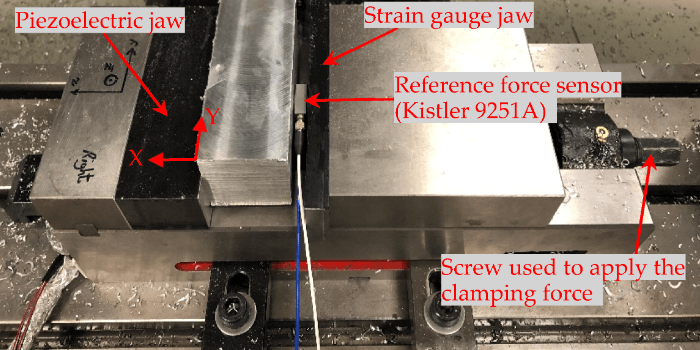

二、壓力傳感器反饋方式

壓力傳感器反饋方式是一種精確測量夾緊力的方法,廣泛應用于現代數控車床中。

1. 工作原理:在夾具系統中安裝壓力傳感器,當工件被夾緊時,傳感器會檢測到壓力變化,并將其轉換為電信號輸出。

2. 優點:精度高,可達±0.1%FS(滿量程),能夠?qū)崟r(shí)監控夾緊力的變化。

3. 缺點:成本較高,對環境要求較高,可能受到切削液和金屬屑的影響。

三、電感式接近開關反饋

電感式接近開關是一種非接觸式的夾緊信號反饋方式,在數控車床中應用廣泛。

1. 工作原理:利用電磁感應原理,當金屬目標進入感應區域時,開關狀態發生改變,從而判斷夾緊狀態。

2. 優點:無機械接觸,壽命長,響應速度快(通常在1-5ms之間)。

3. 缺點:檢測距離有限(通常在0.8-8mm之間),易受金屬屑干擾。

四、光電式傳感器反饋

光電式傳感器是另一種常見的非接觸式夾緊信號反饋方式,特別適用于一些特殊的加工環境。

1. 工作原理:發射器發出光束,當工件被夾緊時會阻斷或反射光束,接收器檢測這種變化并輸出信號。

2. 優點:檢測距離遠(可達幾米),不受金屬屑干擾,響應速度快(可達0.5ms)。

3. 缺點:對環境光敏感,可能受到切削液污染影響性能。

五、液壓/氣壓反饋方式

對于使用液壓或氣壓系統的數控車床,直接監測系統壓力是一種有效的夾緊信號反饋方式。

1. 工作原理:通過壓力傳感器監測液壓或氣壓系統的壓力變化,當壓力達到設定值時,認為夾緊完成。

2. 優點:集成度高,可直接利用現有的液壓或氣壓系統,無需額外的機械結構。

3. 缺點:可能存在壓力波動,需要合適的濾波算法來保證信號的穩定性。

以下是您可能還關注的問題與解答:

Q:如何選擇合適的夾緊信號反饋方式?

A:選擇合適的夾緊信號反饋方式需要考慮多個因素,包括加工精度要求、工作環境、成本預算等。對于高精度加工,壓力傳感器反饋可能是更好的選擇;而在惡劣環境下,機械式或液壓/氣壓反饋可能更為可靠。

Q:夾緊信號反饋的精度如何保證?

A:保證夾緊信號反饋精度的關鍵在于選擇高質量的傳感器,定期校準設備,以及采用適當?shù)男盘?hào)處理算法。例如,對于壓力傳感器,可以使用溫度補償技術來提高精度;對于光電傳感器,可以采用差分放大電路來提高抗干擾能力。

Q:夾緊信號反饋系統出現故障怎么辦?

A:當夾緊信號反饋系統出現故障時,首先應立即停止機器運行,防止發生安全事故。然后,檢查傳感器、線路連接和控制系統是否正常。如果是傳感器故障,可能需要更換;如果是系統設置問題,則需要重新調試參數。定期維護和檢查是預防故障的最佳方法。

總結而言,數控車床夾緊信號反饋方式多種多樣,每種方式都有其特定的應用場景和優缺點。工程技術人員需要根據實際需求和工作環境,選擇最適合的反饋方式,以確保數控車床的加工精度和操作安全。隨著技術的不斷進步,我們可以期待更多創新的夾緊信號反饋方式的出現,進一步提升數控車床的性能和可靠性。
