平面磨床與圓盤式平面磨床的區別及應用分析

[原創內容] 發布于:2024-09-06 10:45:08 閱讀:247次 編輯:思誠市場部 核心內容:平面磨與圓盤式平面磨的區別

平面磨床和圓盤式平面磨床是精密加工領域中兩種常見的磨床類型。雖然它們都用于平面加工,但在結構、工作原理和應用領域上有著顯著的區別。本文將深入探討這兩種磨床的特點、區別以及各自的應用領域,為工程師和技術人員提供全面的參考。

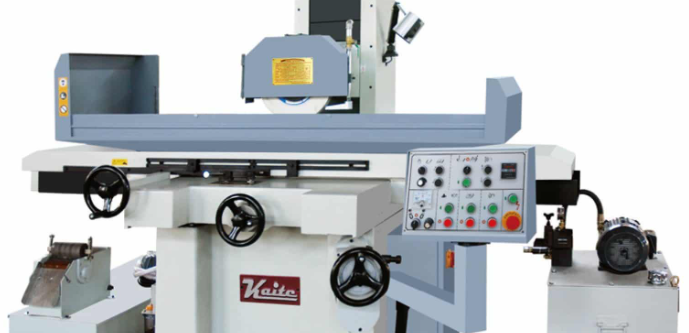

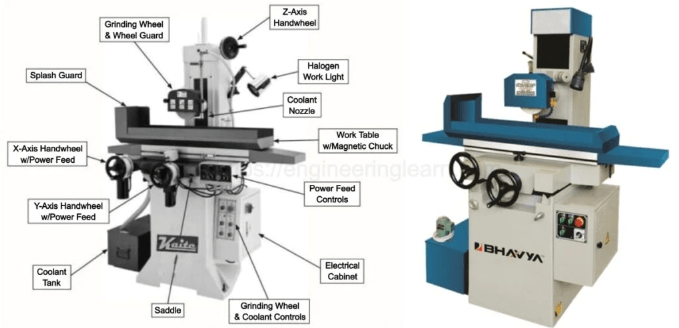

一、平面磨床的基本特征

1. 結構特點:平面磨床通常采用橫向進給方式,砂輪軸與工作臺平行。

2. 工作原理:工件在工作臺上作往復運動,同時砂輪進給,逐步完成整個平面的磨削。

3. 精度:平面磨床能夠達到較高的加工精度,平面度可達0.001-0.003mm

4. 適用工件:適合加工長條形或大型平面工件,如導軌、量具等。

二、圓盤式平面磨床的基本特征

1. 結構特點:圓盤式平面磨床采用垂直進給方式,砂輪軸與工作臺垂直。

2. 工作原理:工件固定在旋轉工作臺上,隨工作臺旋轉,同時砂輪垂直進給進行磨削。

3. 精度:圓盤式平面磨床的加工精度略低于普通平面磨床,但效率更高,平面度通??蛇_0.005-0.01mm。

4. 適用工件:適合加工小型或圓形工件,如軸承座、齒輪等。

三、平面磨床與圓盤式平面磨床的主要區別

1. 砂輪位置:平面磨床的砂輪軸平行于工作臺,而圓盤式平面磨床的砂輪軸垂直于工作臺。

2. 工作臺運動:平面磨床的工作臺做往復直線運動,圓盤式平面磨床的工作臺做旋轉運動。

3. 加工效率:圓盤式平面磨床的加工效率通常高于普通平面磨床,可達到1.5-2倍的效率。

4. 加工精度:平面磨床的加工精度略高于圓盤式平面磨床,但圓盤式平面磨床的表面粗糙度可能更好。

5. 砂輪直徑:平面磨床的砂輪直徑通常在200-400mm之間,而圓盤式平面磨床的砂輪直徑可達500-1000mm。

四、平面磨床的應用分析

1. 精密零件加工:平面磨床適用于高精度平面零件的加工,如量具、刀具等。

2. 大型工件加工:對于長條形或大面積平面工件,平面磨床更具優勢。

3. 硬質合金加工:平面磨床適合加工硬度較高的材料,如硬質合金、高速鋼等。

4. 模具制造:在模具制造中,平面磨床常用于加工型腔、型芯的平面。

5. 精密機床部件:如床身、導軌等需要高平面度的機床部件,通常使用平面磨床加工。

五、圓盤式平面磨床的應用分析

1. 批量生產:圓盤式平面磨床適合小型零件的批量加工,如軸承、齒輪等。

2. 圓形工件加工:對于圓形或環形工件的平面加工,圓盤式平面磨床效率更高。

3. 雙面磨削:某些圓盤式平面磨床可實現工件雙面同時磨削,大大提高加工效率。

4. 薄型工件加工:圓盤式平面磨床適合加工厚度較薄的工件,如墊片、刀片等。

5. 表面粗糙度要求高的工件:圓盤式平面磨床可以實現較好的表面粗糙度,Ra值可達0.2-0.4μm

以下是您可能還關注的問題與解答:

Q:如何選擇合適的磨床類型?

A:選擇磨床類型需考慮以下因素:1) 工件尺寸和形狀;2) 加工精度要求;3) 生產批量;4) 材料特性;5) 加工效率需求。通常,大型或長條形工件選擇平面磨床,小型或圓形工件選擇圓盤式平面磨床。高精度要求選擇平面磨床,高效率需求選擇圓盤式平面磨床。

Q:平面磨床和圓盤式平面磨床的維護有何不同?

A:兩種磨床的基本維護原則相似,但有些細節不同。平面磨床需要特別注意導軌的潤滑和清潔,以保證工作臺的平穩運動。圓盤式平面磨床則需要重點關注工作臺的旋轉精度,定期檢查軸承狀況。兩種磨床都需要定期檢查和修整砂輪,以確保加工質量。

Q:這兩種磨床在能耗方面有什么區別?

A:一般來說,圓盤式平面磨床的能耗略高于普通平面磨床。這是因為圓盤式平面磨床通常使用更大直徑的砂輪,且工作臺需要持續旋轉。但考慮到圓盤式平面磨床的效率更高,在單位產品的能耗上,兩者可能相差不大。具體數值需要根據實際機型和加工參數計算。

總結來看,平面磨床和圓盤式平面磨床各有其特點和適用范圍。平面磨床以其高精度和靈活性在精密加工領域占據重要地位,而圓盤式平面磨床憑借其高效率和批量加工能力在大規模生產中發揮著關鍵作用。選擇合適的磨床類型不僅能提高加工效率和質量,還能優化生產成本。隨著現代制造業對精度和效率的不斷追求,這兩種磨床也在不斷發展,融合了更多先進技術,如數控系統、自動化裝置等,為用戶提供更優質的加工解決方案。作為工程技術人員,我們需要深入理解這兩種磨床的特性,根據實際需求做出明智的選擇,以實現最佳的加工效果。
