數控機床編程是現代工業生產中不可或缺的技能。在眾多數控代碼中,G21代碼是一個經常被提及但有時容易被忽視的重要指令。本文將深入解析G21代碼的含義,并詳細探討其在數控編程中的應用,幫助您更好地理解和使用這一關鍵指令。
一、G21代碼的基本含義
1、G21代碼在數控編程中表示"公制單位"或"毫米單位"。當程序中使用G21指令時,后續的所有尺寸輸入都將被解釋為毫米。
2、G21是一個模態代碼,意味著一旦被激活,它將持續有效,直到被其他單位指令(如G20英制單位)取代。
3、在大多數現代數控系統中,G21已經成為默認設置,特別是在使用公制單位的國家和地區。
二、G21代碼在數控編程中的重要性
1、單位統一:使用G21代碼可以確保整個程序中的尺寸單位保持一致,避免因單位混淆導致的加工錯誤。
2、國際標準:毫米制是國際通用的計量單位,使用G21可以提高程序的兼容性和可移植性。
3、精確控制:毫米單位允許更精細的尺寸控制,特別是在需要高精度加工的場合。
三、G21代碼的正確使用方法

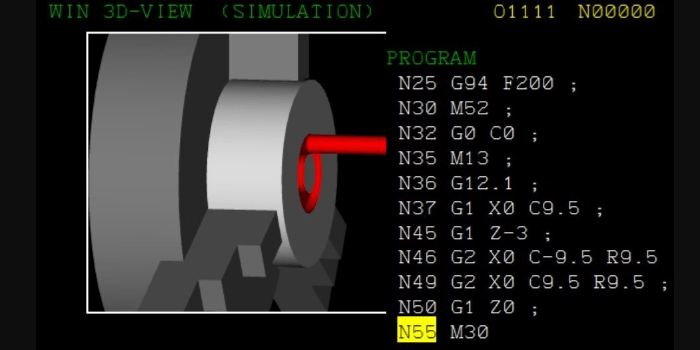

1、程序開頭聲明:建議在數控程序的開始部分就使用G21指令,明確后續所有尺寸的單位。例如:
%
O1000 (SAMPLE PROGRAM)
G21 G90 G54 (MM, ABSOLUTE, WORK OFFSET)
...
2、與其他代碼配合:G21通常與G90(絕對坐標)或G91(增量坐標)等指令一起使用,以明確定義坐標系統。
3、切換注意事項:如果需要在程序中切換單位,應格外小心,確保所有相關參數都進行相應調整。
四、G21代碼與G20代碼的對比
1、G20代表英制單位(英寸),而G21代表公制單位(毫米)。
2、在使用G21時,1單位等于1毫米;而使用G20時,1單位等于1英寸。這意味著相同的數值在不同單位系統下代表的實際尺寸差異巨大。
3、選擇使用G20還是G21通常取決于工件圖紙的單位、機床的默認設置以及操作者的習慣。
五、G21代碼在不同數控系統中的應用

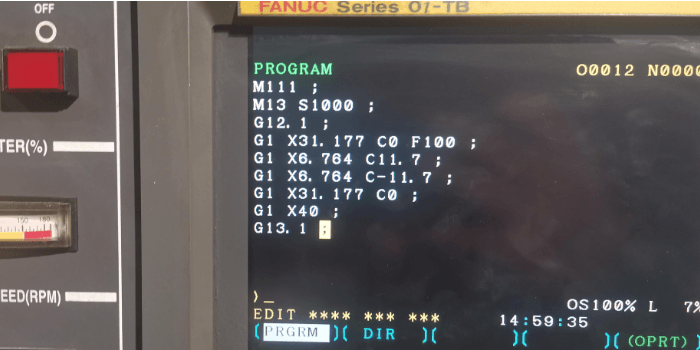

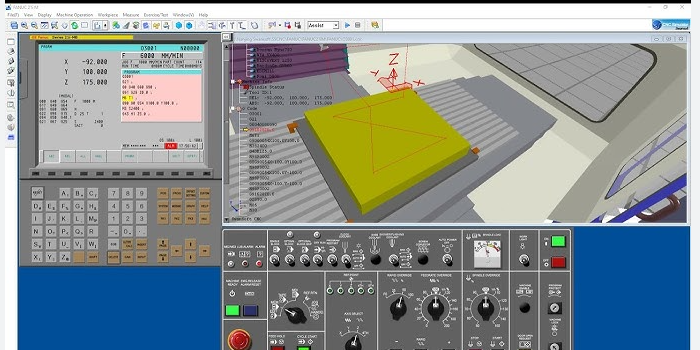

1、FANUC系統:在FANUC控制器中,G21是默認的單位設置,通常不需要特別聲明。
2、Siemens系統:Siemens控制器也廣泛支持G21代碼,但某些型號可能需要在機床參數中預先設置。
3、Haas系統:Haas機床默認使用英制單位(G20),如果需要使用公制單位,必須明確指定G21。
以下是您可能還關注的問題與解答:
Q:如果程序中沒有指定G21或G20,系統會默認使用哪種單位?
A:這取決于具體的數控系統設置。大多數歐洲和亞洲的機床默認使用G21(毫米),而北美的機床可能默認使用G20(英寸)。為避免混淆,建議總是在程序開始明確指定單位。
Q:在使用G21代碼時,如何輸入小于1毫米的尺寸?
A:直接使用小數點即可。例如,0.5表示0.5毫米,0.05表示0.05毫米。數控系統能夠精確識別這些小數值。
Q:G21代碼會影響進給速度(F)的單位嗎?
A:是的,G21不僅影響坐標值,也會影響進給速度的單位。在G21模式下,F(xiàn)100表示100毫米/分鐘,而不是100英寸/分鐘。
理解和正確使用G21代碼對于確保數控加工的精度和一致性至關重要。無論您是經驗豐富的數控編程師還是剛?cè)腴T的學習者,掌握G21代碼的應用都將有助于提高您的編程技能和工作效率。在實際編程中,請始終注意單位的一致性,并根據具體的機床和加工要求靈活運用G21代碼。隨著數控技術的不斷發展,我們相信未來會有更多智能化的單位管理方式,但G21作為一個基礎且重要的指令,其價值將長期存在。
