平面度是機械加工中重要的幾何量之一，它反映了零件表面的平整程度。本文將介紹幾種常用的平面度測量方法，并分享一些在工業應用中的實用技巧，幫助您更好地理解和應用這些方法。

一、水平儀測量法

1、這是一種傳統的平面度測量方法，使用水平儀測量表面上不同位置的傾斜度，從而判斷表面的平整程度。這種方法簡單易行，適用于現場快速檢測。

2、需要注意的是，水平儀的精度有限，一般只適用于粗略的平面度測量。

3、選擇合適的水平儀量程和精度等級對于測量結果的準確性至關重要。

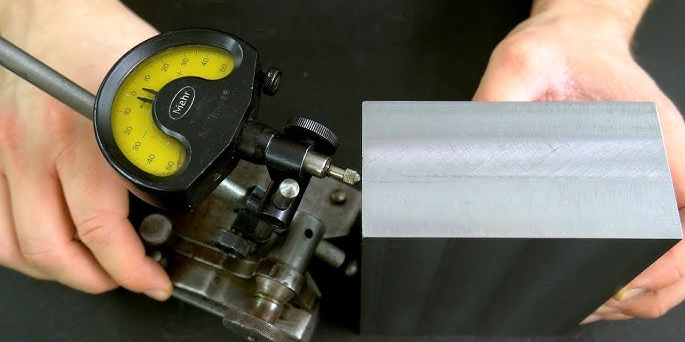

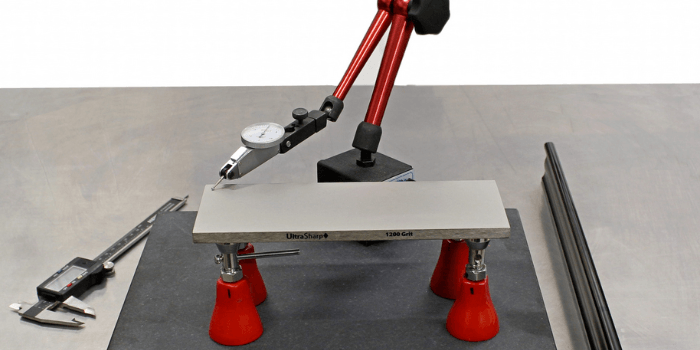

二、千分表測量法

1、將千分表固定在高度計上，然后在被測表面上移動高度計，通過讀取千分表的示值來判斷表面的平整程度。這種方法比水平儀測量法更精確，應用也更廣泛。

2、測量前需要對千分表進行校準，以確保測量的準確性。

3、測量過程中要保持高度計的穩定性，避免晃動或傾斜。

三、三坐標測量機(CMM)測量法

1、三坐標測量機是一種高精度的測量設備，可以快速、準確地測量平面度。它適用于對平面度要求較高的場合。

2、測量前需要建立合適的坐標系，并選擇合適的測量參數。

3、測量結果可以直接以數字形式輸出，方便數據處理和分析。

四、光學干涉法

1、光學干涉法利用光的干涉原理測量平面度，具有很高的精度。這種方法適用于對平面度要求極高的場合，例如光學元件的測量。

2、光學干涉法需要專業的設備和操作人員。

3、測量環境要保持穩定，避免振動和溫度變化的影響。

五、自準直儀測量法

1、自準直儀利用光學原理測量平面度，精度較高，常用于測量小尺寸零件的平面度。

2、測量前需要對自準直儀進行調整和校準。

3、被測表面需要具有一定的反射率。

以下是您可能還關注的問題與解答：

Q：如何選擇合適的平面度測量方法？

A：需要根據被測零件的尺寸、精度要求以及現場條件選擇合適的測量方法。

Q：如何提高平面度測量的精度？

A：選擇合適的測量?jī)x器，規范操作步驟，控制測量環境等都可以提高平面度測量的精度。

Q：平面度測量有哪些常見誤差來源？

A：測量?jī)x器的誤差、測量方法的誤差、環境因素的影響等都是平面度測量的常見誤差來源。

平面度測量方法有很多種，選擇合適的測量方法對于保證測量結果的準確性至關重要。在實際應用中，我們需要根據具體情況選擇合適的測量方法，并注意操作規范，以獲得可靠的測量結果。
