數控機床加工精度很大程度上取決于坐標軸的正確設定。將詳細講解數控機床坐標軸的確定方法，并分享一些操作技巧，幫助大家更好地理解和應用。

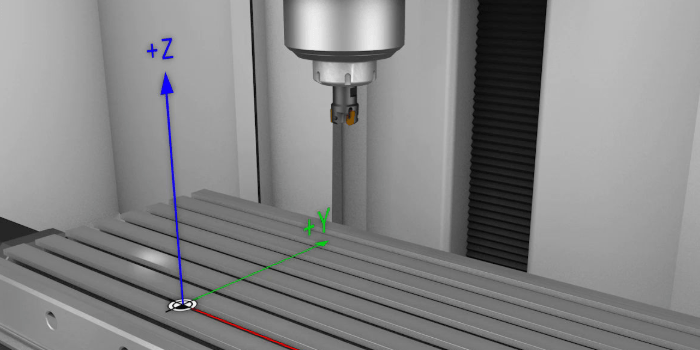

一、什么是數控機床坐標系？

1、要控制機床的運動，就需要告訴它往哪個方向走，走多遠。這就需要一個參照系，也就是坐標系。數控機床坐標系就是用來確定機床各運動部件相對位置的參照系。

2、數控機床通常使用右手笛卡爾坐標系。還記得怎么判斷右手坐標系嗎？伸出右手，大拇指指向X軸正方向，食指指向Y軸正方向，中指指向Z軸正方向。

3、理解坐標系是操作數控機床的基礎，它能幫助我們準確地控制刀具的運動軌跡。

二、如何確定數控機床的坐標軸？

1、確定X軸：通常情況下，X軸是平行于工作臺水平面，并與主軸中心線垂直的軸。對于臥式機床，X軸通常代表刀具左右移動的方向；對于立式機床，X軸通常代表工作臺左右移動的方向。

2、確定Y軸：Y軸與X軸和Z軸垂直，構成右手坐標系。對于臥式機床，Y軸通常代表刀具前后移動的方向；對于立式機床，Y軸通常代表工作臺前后移動的方向。

3、確定Z軸：Z軸通常平行于主軸中心線。對于臥式機床，Z軸通常代表刀具上下移動的方向；對于立式機床，Z軸通常代表主軸上下移動的方向。

三、數控機床坐標軸的常見確定方法

1、根據機床結構：不同類型的數控機床，其坐標軸的設定也會有所不同。我們需要仔細閱讀機床的使用說明書，了解其具體的坐標軸設定方法。

2、根據加工需求：在實際加工過程中，我們需要根據具體的加工需求來確定坐標軸的方向和零點位置。例如，在進行孔加工時，通常將孔的中心設置為坐標系的零點。

3、使用機床的操作面板：大多數數控機床都配備了操作面板，可以用來設定坐標系的參數，包括坐標軸的方向、零點位置等。

四、操作技巧

1、在設定坐標系時，一定要仔細檢查，確保坐標軸的方向和零點位置的正確性，避免出現加工錯誤。

2、可以利用機床的手動脈沖發生器來微調坐標軸的位置，提高設定精度。

3、在進行復雜零件的加工時，可以建立多個坐標系，方便程序的編寫和加工操作。

五、一些重要的參數

1、行程：每個坐標軸都有其最大移動范圍，稱為行程。例如，X軸行程為500mm，表示X軸可以在500mm的范圍內移動。

2、分辨率：分辨率是指機床能夠識別的最小移動單位。分辨率越高，加工精度越高。

3、快速移動速度：快速移動速度是指機床在空行程時的移動速度，通常用mm/min表示。

以下是您可能還關注的問題與解答：

Q：如何判斷坐標軸的正負方向？

A：使用右手定則，大拇指指向X軸正方向，食指指向Y軸正方向，中指指向Z軸正方向。

Q：坐標系零點如何設定？

A：可以根據工件的具體情況和加工需求來設定，通常選擇工件上的一個特征點作為坐標系零點。

Q：如何提高坐標系設定的精度？

A：可以使用機床的測量裝置，例如探頭，來精確測量工件的特征點，然后將測量結果輸入到數控系統中，作為坐標系零點。

數控機床坐標軸的確定是數控加工的基礎，希望掌握這些知識和技巧，在未來的工作中能夠得心應手。
